二合一Type-C接口5V充放电UPS电源模块

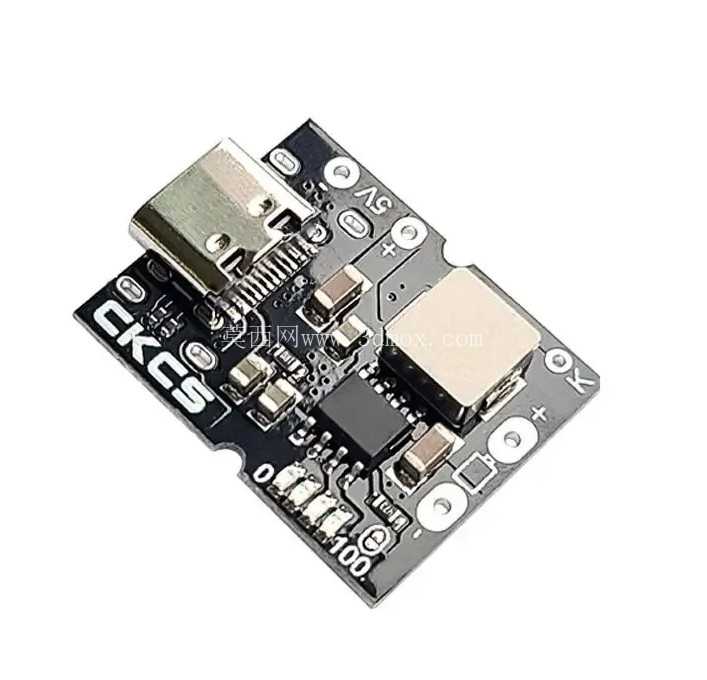

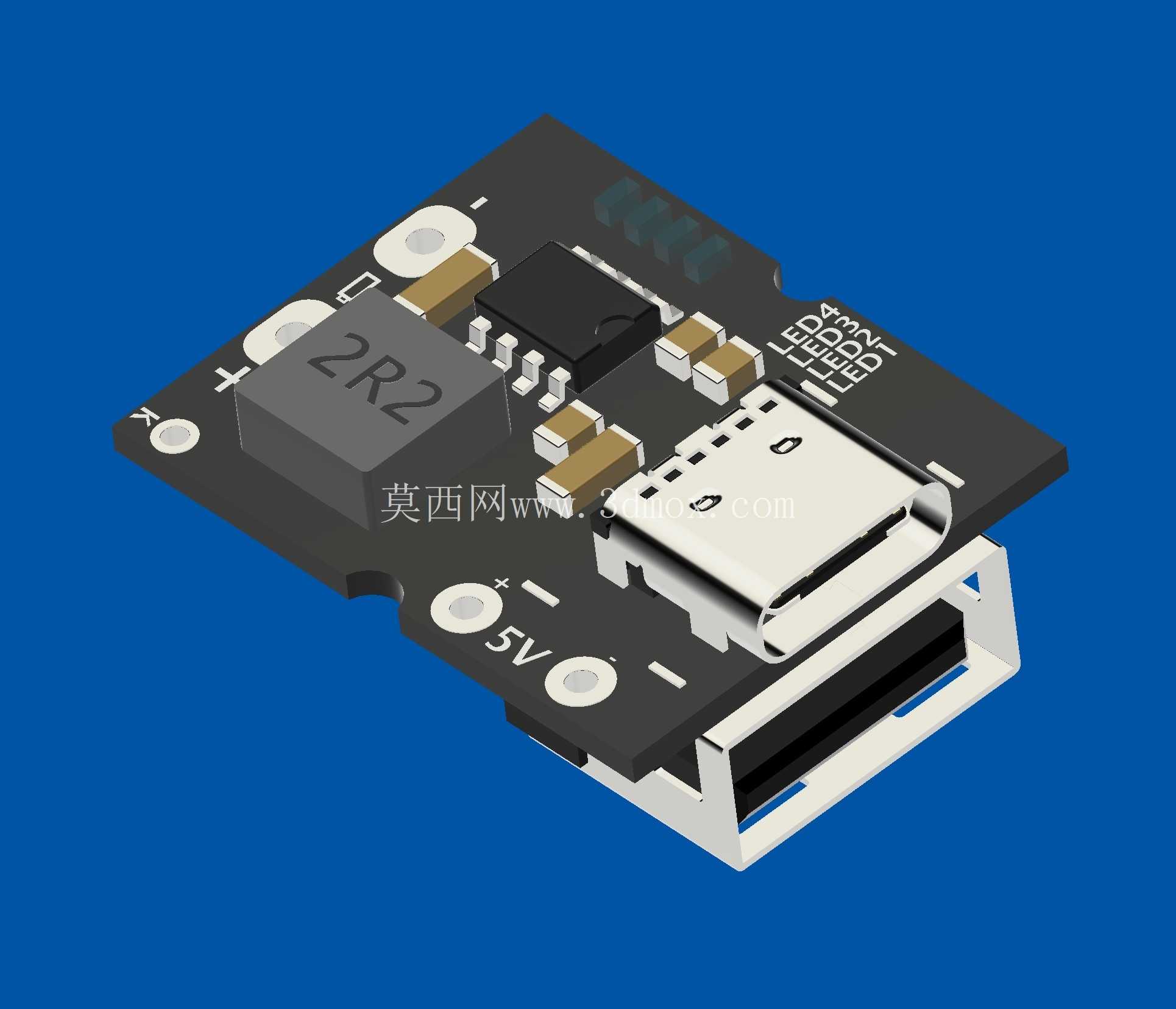

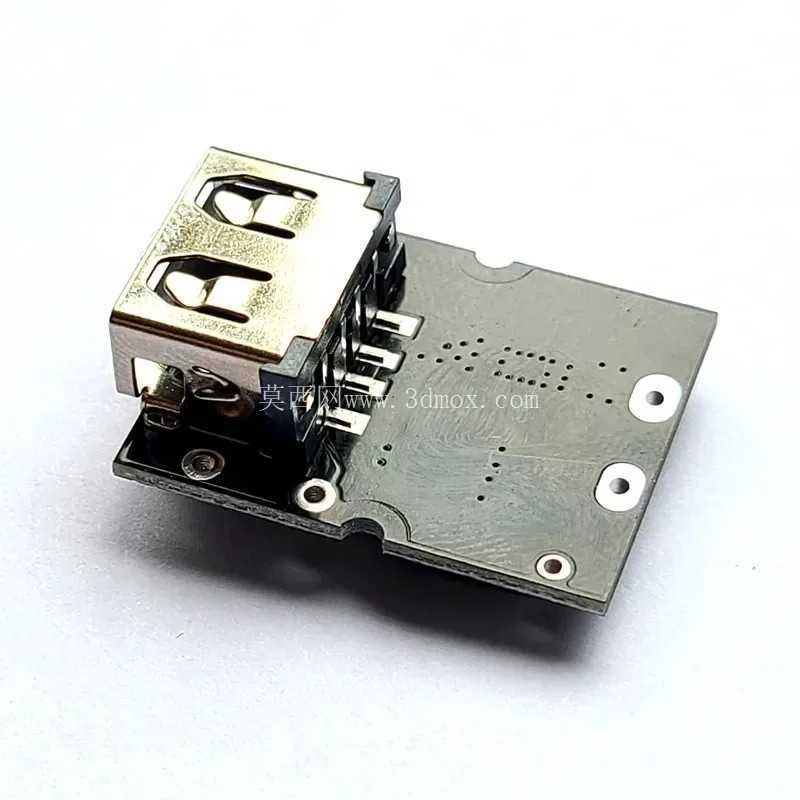

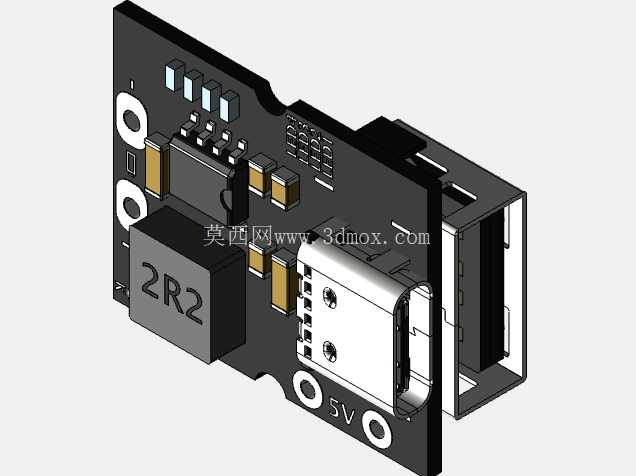

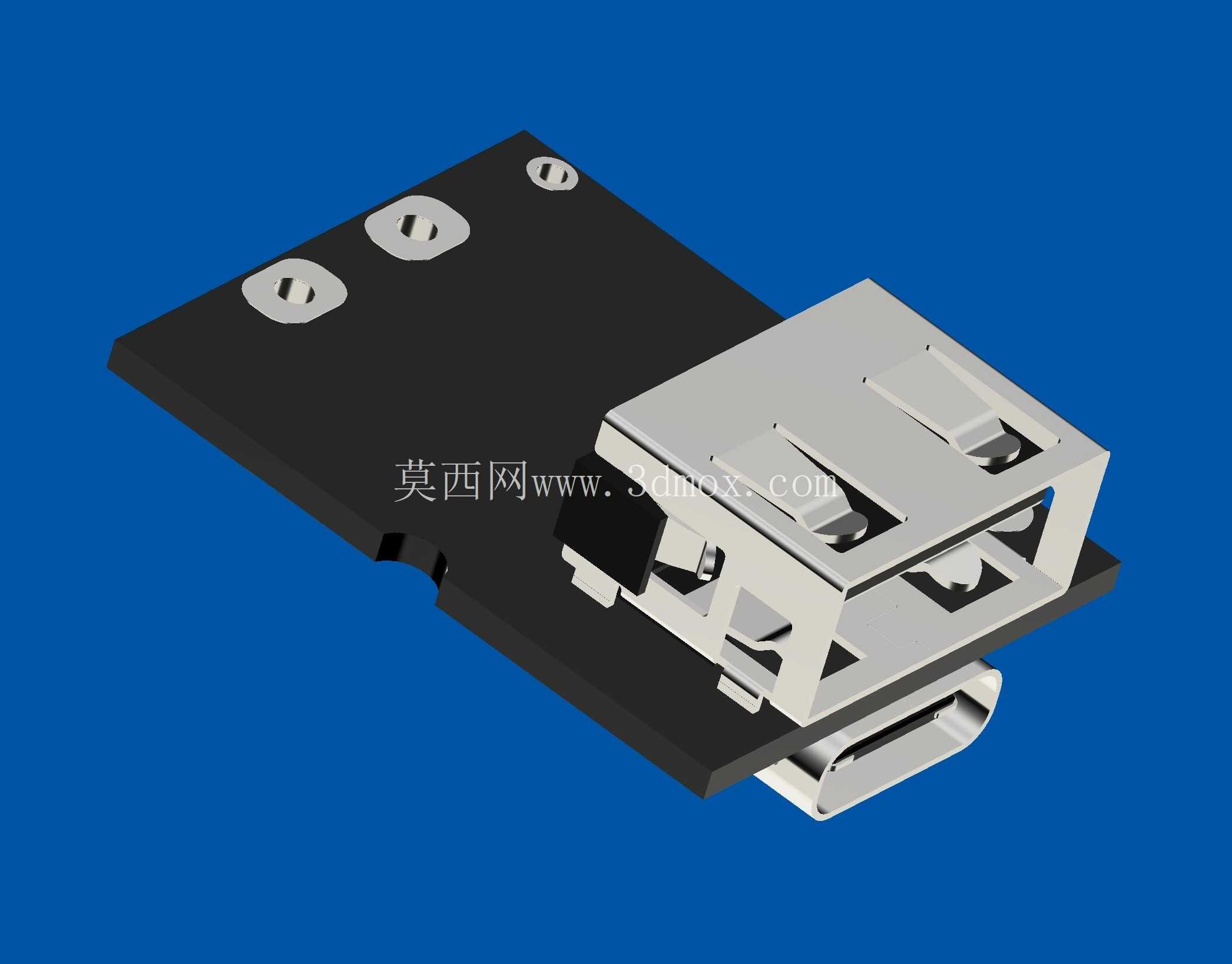

在便携电子设备、小型嵌入式系统、户外临时供电装置的开发与运维场景中，小功率不间断供电模块是保障设备稳定运行的核心部件，这款二合一Type-C接口的5V充放电模块，正是针对这类小功率供电需求设计的集成化功能单元，可直接适配常规18650锂电池组，完成充放电管理、电路保护与电压升压转换的全流程功能。从实际使用场景来看，这类模块常被应用在小型物联网节点、便携检测仪表、DIY手持电子设备、临时备用供电装置中，当外部供电断开时可无缝切换到电池供电模式，避免设备因突然掉电出现数据丢失、运行中断的问题，相比分立元件搭建的供电电路，集成化模块的一致性更好，调试成本更低，适合小批量设备开发与个人电子项目使用。模块的功能设计围绕充放电全流程的可靠性展开，充电端采用Type-C接口作为输入端口，兼容常规的5V充电适配器，内置的充电管理电路可完成锂电池的恒流恒压充电流程，同时集成过充保护、过放保护、过流保护与短路保护机制，避免锂电池因异常充放电出现安全隐患；放电端集成升压转换电路，可将锂电池的3.7V左右标称电压稳定升压至5V输出，输出能力可达2A，能够满足绝大多数小型5V供电设备的功率需求，充放电通路的切换采用自动控制逻辑，无需额外设置切换开关，外部供电接入时自动为电池充电同时为后端设备供电，外部供电断开时自动切换到电池升压输出状态，切换过程的电压跌落控制在设备可承受范围内，不会造成后端设备复位。从结构设计层面来看，这款模块采用PCB板载集成的布局方式，所有功能元件均焊接在同一块FR4材质的PCB基板上，元件布局充分考虑了散热与电气间隙要求，功率元件与升压电感布置在PCB的边缘区域，避免工作时的热量集中影响周边敏感元件；接口部分同时集成了Type-C输入接口与USB-A输出接口，两个接口分别布置在PCB的相邻侧边，方便外部线材的插拔操作，不会出现线材干涉的问题。PCB板上预留了电池焊接焊盘，分别标注了正负极标识，可直接焊接18650锂电池的连接导线，同时板上还预留了5V输出的外接焊盘，除了板载USB-A接口外，也可以通过焊盘直接引线为内置的后端设备供电，适配不同的安装接线需求。在安装边界方面，模块整体为矩形板状结构，PCB板的四个角预留了标准的安装固定孔，孔径适配常用的M2螺丝，可直接通过铜柱或螺丝固定在设备的内部安装位上，安装孔的位置避开了板上的元件与走线区域，固定时不会对电路造成损伤；模块的整体厚度控制在较低水平，板上最高的元件为升压电感与USB接口，整体安装高度可适配绝大多数小型电子设备的内部空间，不会出现空间干涉的问题。设计过程中对每个元件的占位、引脚间距都做了精准的逆向校核，测量精度控制在±1mm范围内，除了最小尺寸的电阻类元件外，所有板载组件的外形尺寸、安装位置都做了1:1的还原，孔位与元件间距的误差控制在工业设计允许的公差范围内，可直接用于设备的结构干涉检查、安装空间校核，也可以直接整合到整体设备的三维装配模型中，避免结构设计时出现元件碰撞、接口对位不准的问题。这类集成化供电模块的三维建模，核心价值在于为电子设备的结构设计提供精准的空间参考，很多工程师在设计小型电子设备的外壳与内部安装结构时，往往因为缺少供电模块的精准三维模型，导致预留的安装空间不足、接口开孔位置错位，最终打样后出现装配问题，需要反复修改结构，拉长开发周期；精准的模块三维模型可以在设计阶段就完成装配干涉检查，提前确认接口位置、安装孔位、元件高度的匹配度，减少后期改模的成本。另外，模型也可用于教学演示场景，帮助电子结构设计初学者理解集成电源模块的布局逻辑、元件排布方式与安装固定方式，掌握小型电子功能模块的结构设计要点。从实际工程应用的角度，这类小功率UPS模块的选型与安装，除了关注电气参数外，结构尺寸的匹配度也是非常重要的考量因素，不同厂家的同类型模块在接口位置、安装孔位、元件高度上都存在差异，精准的三维模型可以帮助工程师快速完成选型匹配，确认模块是否能够适配现有设备的内部空间，不需要拿到实物后再进行尺寸测量，大幅提升设计效率。建模过程中对板上的丝印标识也做了还原，包括正负极标识、接口定义标识、元件参数标识，这些细节可以帮助工程师在虚拟装配时快速识别接口方向，避免出现接线错误的问题；PCB板的边缘做了圆角处理，避免安装时划伤导线或操作人员，这些细节特征在模型中都有体现，完全还原实物的结构特征。
