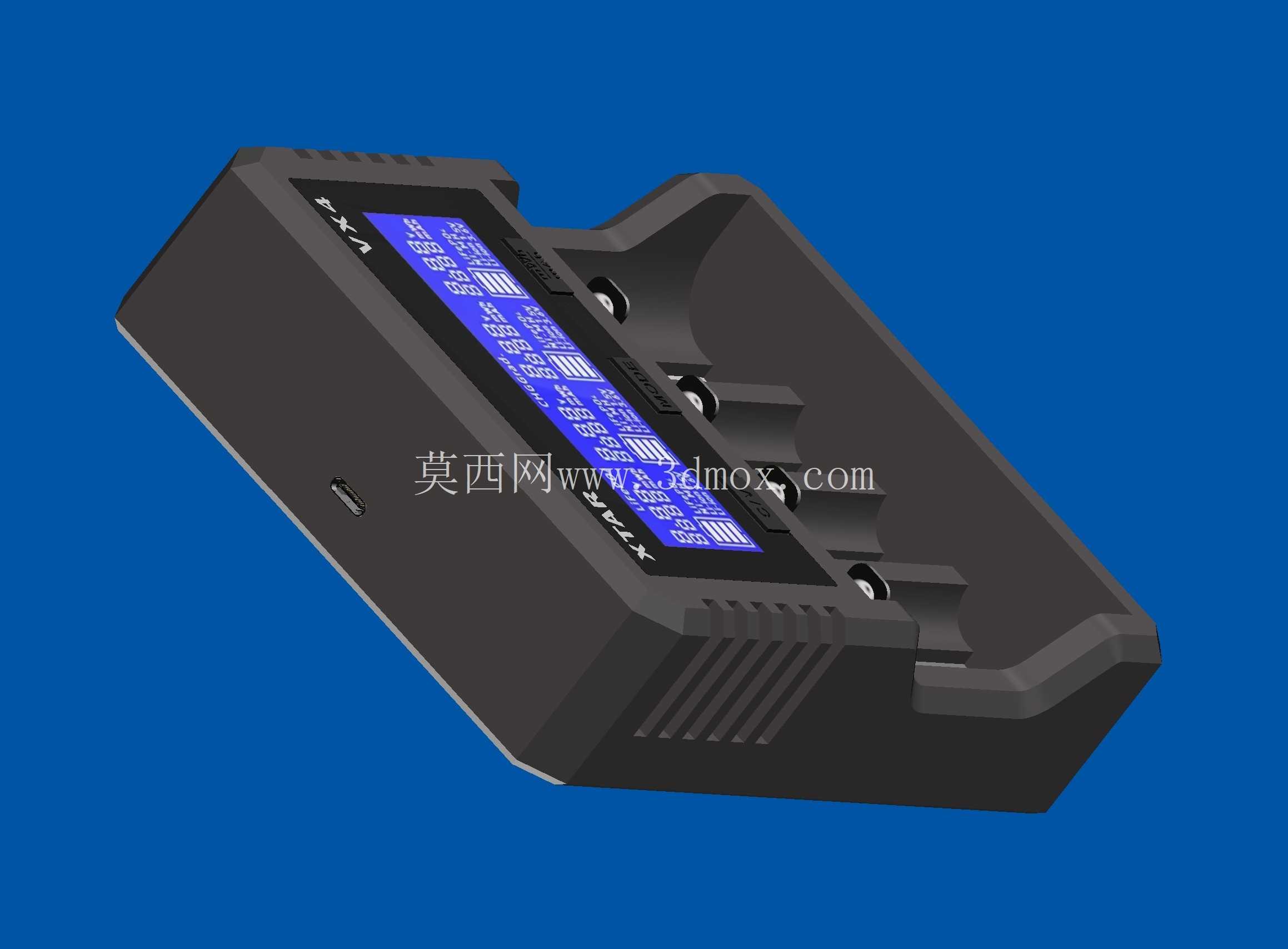

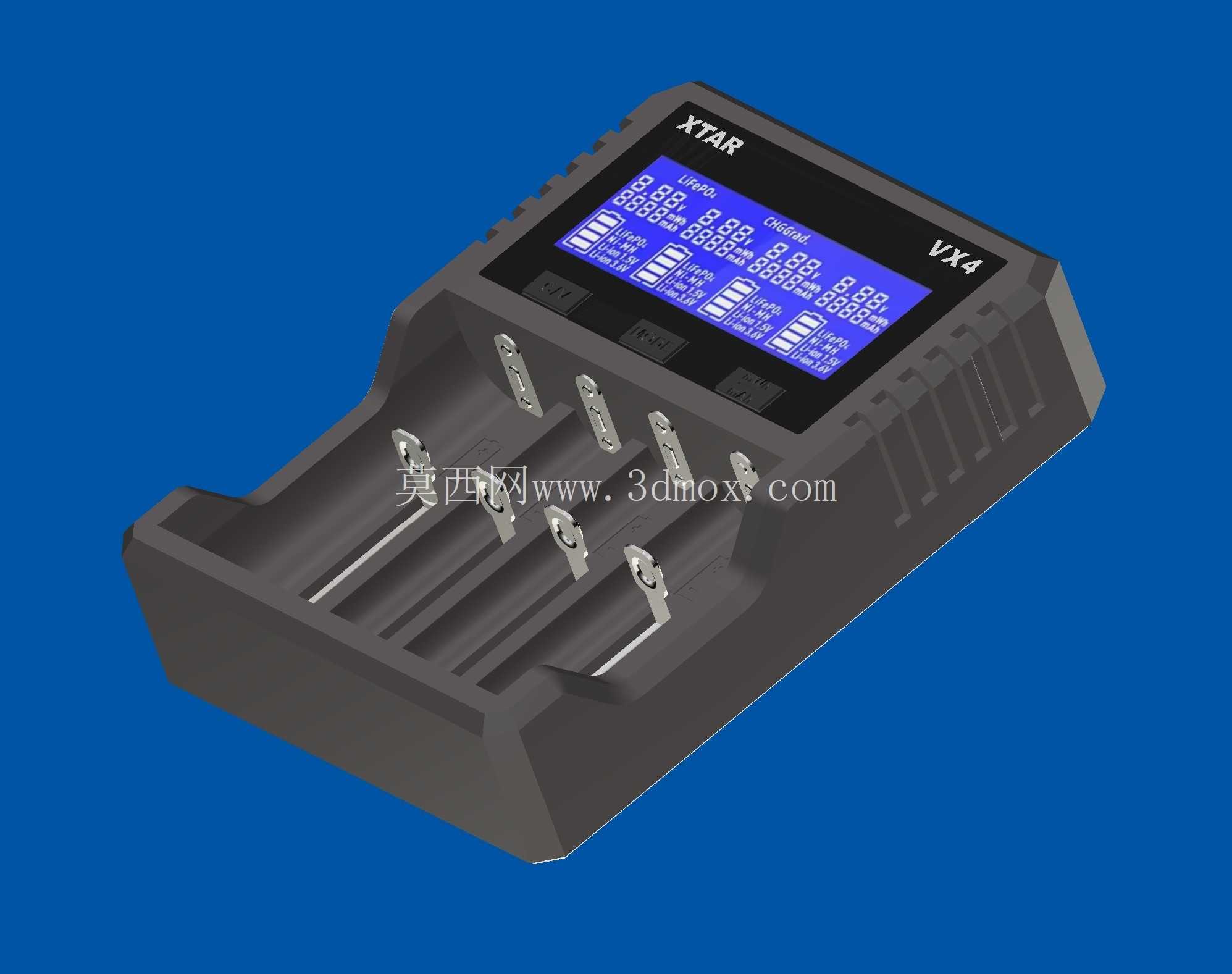

四槽多类型兼容电池充电器结构设计

日常电子设备运维、户外作业装备补给、小型数码产品供电场景中，多类型兼容的电池充电器一直是高频使用的周边配件，这款四槽位充电器的结构设计，正是针对LiPo、LiFeO、NiMH三类常见圆柱电池的充电需求完成的三维建模还原。从实际使用场景出发，户外作业人员常需要同时为手电、测距仪、对讲设备等不同器材的备用电池补能，家用数码玩家也会同时持有多种规格的圆柱充电电池，单槽或双槽充电器无法满足多电池同时补能的效率需求，四槽独立并联的结构设计，可同时容纳四节圆柱电池完成充电作业，每个槽位独立匹配对应电池类型的充电逻辑，不会出现不同类型电池混充的适配问题。

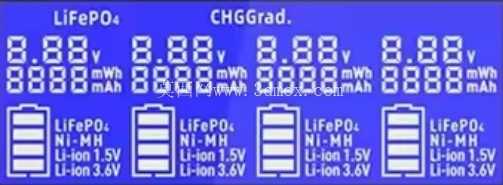

设计过程中优先考虑了槽位的空间兼容性，每个电池槽的弹片接触结构做了自适应尺寸调整，可适配不同长度规格的常见圆柱充电电池，弹片采用弹性接触结构，既保证电池装入后电极接触的可靠性，避免接触不良导致的充电中断，也不会因为夹持力过大造成电池外皮磨损。机身正面的显示屏区域做了下沉式安装位设计，屏幕与机身外壳的配合间隙控制在0.5mm以内，既保证屏幕安装后的平整度，也预留了屏幕面板的粘贴固定空间，屏幕下方的操作按键区域做了凸起的筋位分隔，方便盲操作时区分不同功能按键。

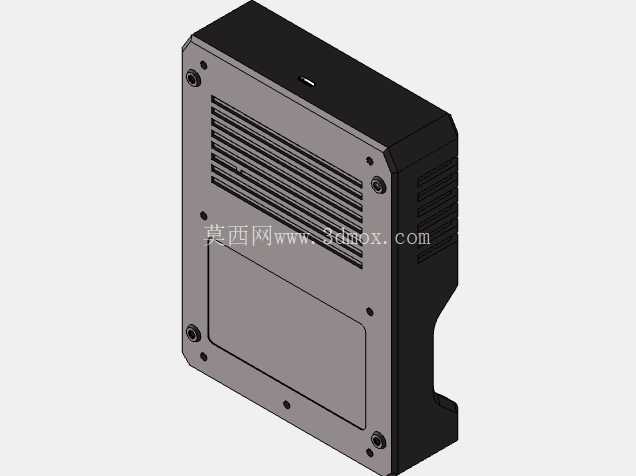

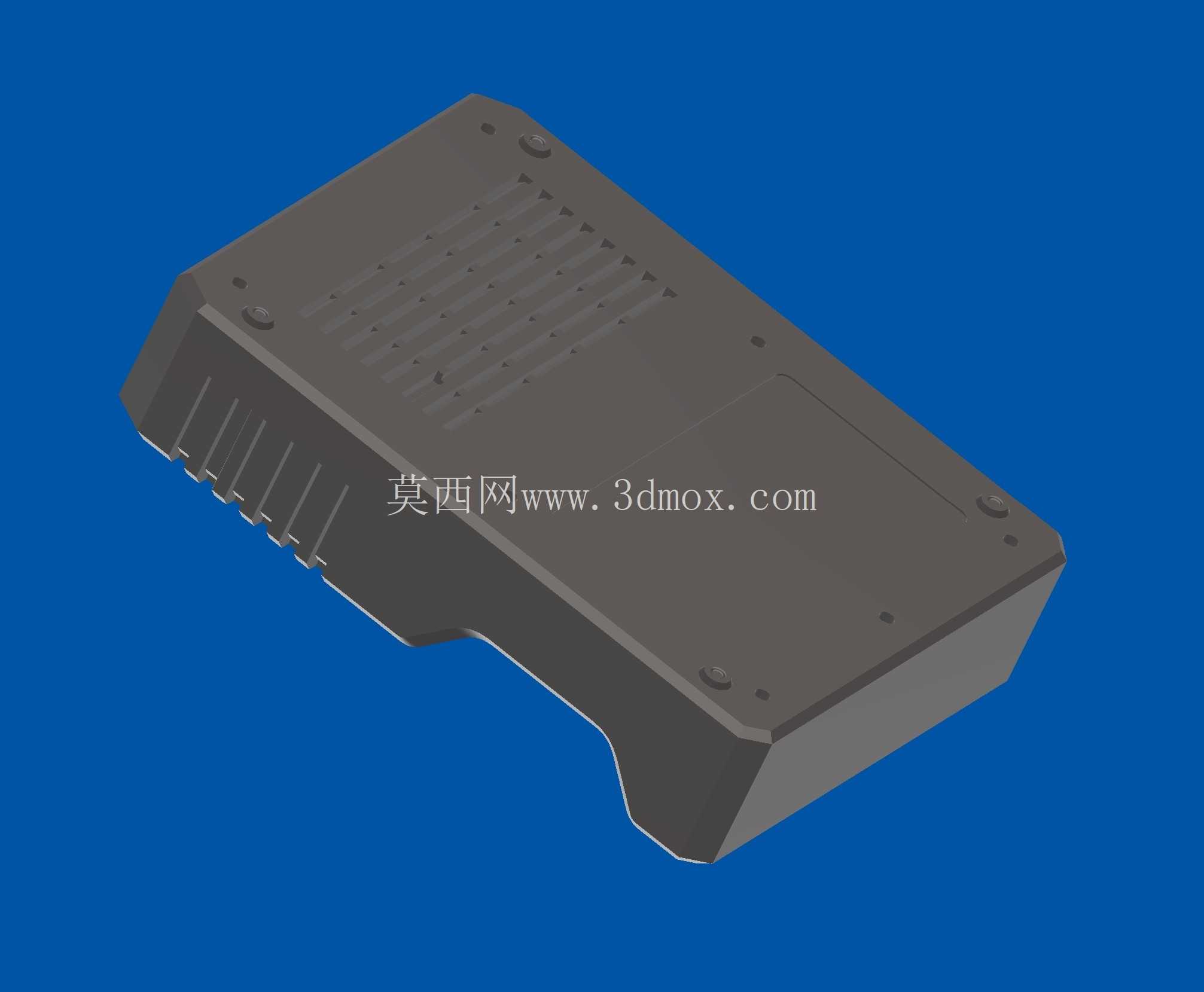

从安装边界来看，整机外形为规整的长方体结构，边角做了R3的圆弧过渡，避免日常放置时剐蹭周边物品，机身底部预留了四个防滑胶垫的安装凹槽，胶垫嵌入后与机身底面齐平，放置在桌面时不会出现滑动，同时抬高机身底部1.2mm，为机身内部的电路散热预留空气流通间隙。机身侧面的散热格栅做了斜向开孔设计，开孔方向朝向斜下方，既可以保证内部电路工作时的热量顺利散出，也能避免日常使用时灰尘、水滴直接从格栅落入机身内部。

建模过程中对容易出现装配干涉的部位做了重点校验，比如电池弹片与槽位侧壁的间隙、屏幕排线与内部电路板的走线路径、外壳上下盖的卡扣配合位置，都做了公差预留，单个零件的尺寸公差控制在±0.5mm范围内，完全满足3D打印手板验证或者开模生产的尺寸精度要求。每个槽位的正负极弹片位置做了防反接结构设计，电池反向装入时无法完全卡入槽位，从结构层面避免反接造成的电路损坏。机身顶部的XTAR品牌标识区域做了凹刻处理，标识深度0.3mm，可通过丝印或者激光雕刻完成标识加工，不会因为日常摩擦出现标识磨损脱落的问题。

考虑到实际使用中用户可能会频繁取放电池，电池槽的入口位置做了15度的导向斜角，电池装入时可以顺着斜角顺利滑入接触弹片位置，不需要刻意对准就能完成电池安装。内部电路板的安装柱做了统一高度设计，电路板通过螺丝固定在安装柱上后，与上下外壳之间都预留有2mm的间隙，避免电路板上的元器件与外壳发生硬接触，同时也为元器件的焊脚预留足够的安全空间，防止焊脚顶到外壳造成装配间隙过大的问题。整机的结构拆分遵循易装配易维护的原则，上下外壳通过周边的卡扣加底部两颗螺丝固定，日常维护拆卸时不需要撬开大量卡扣就能打开机身，不会因为拆卸造成外壳卡扣断裂。
