弧形弯轨导向支撑结构三维建模

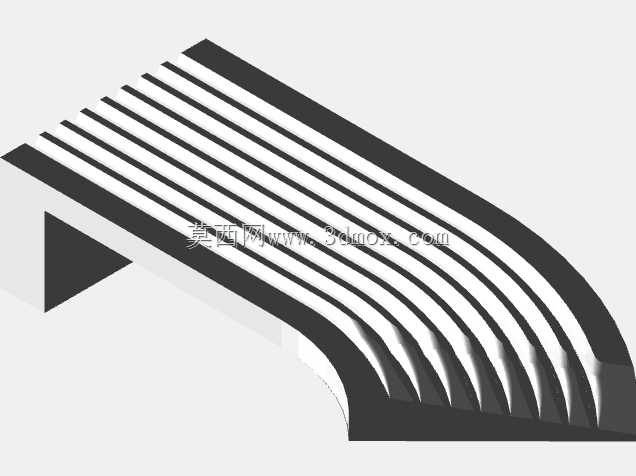

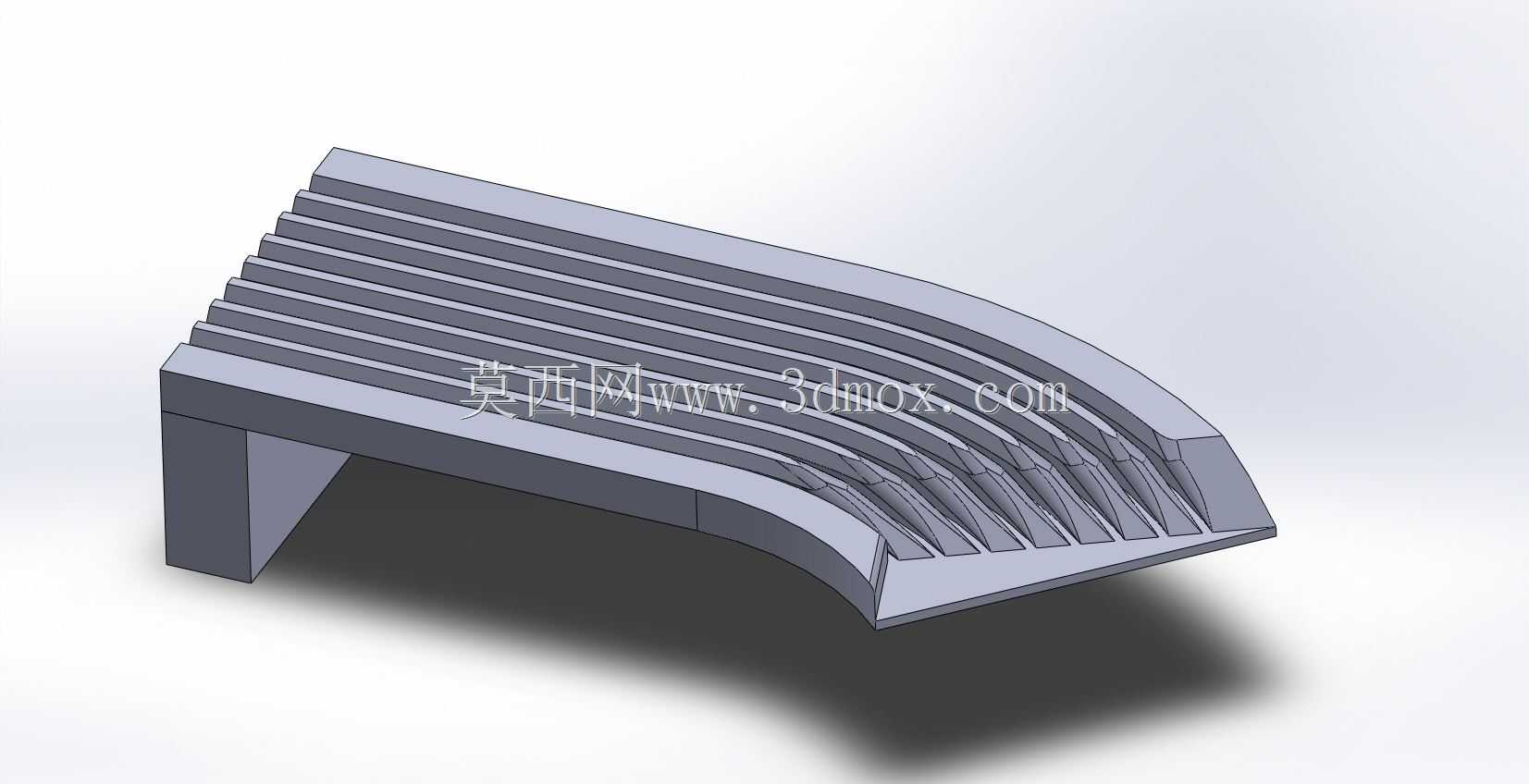

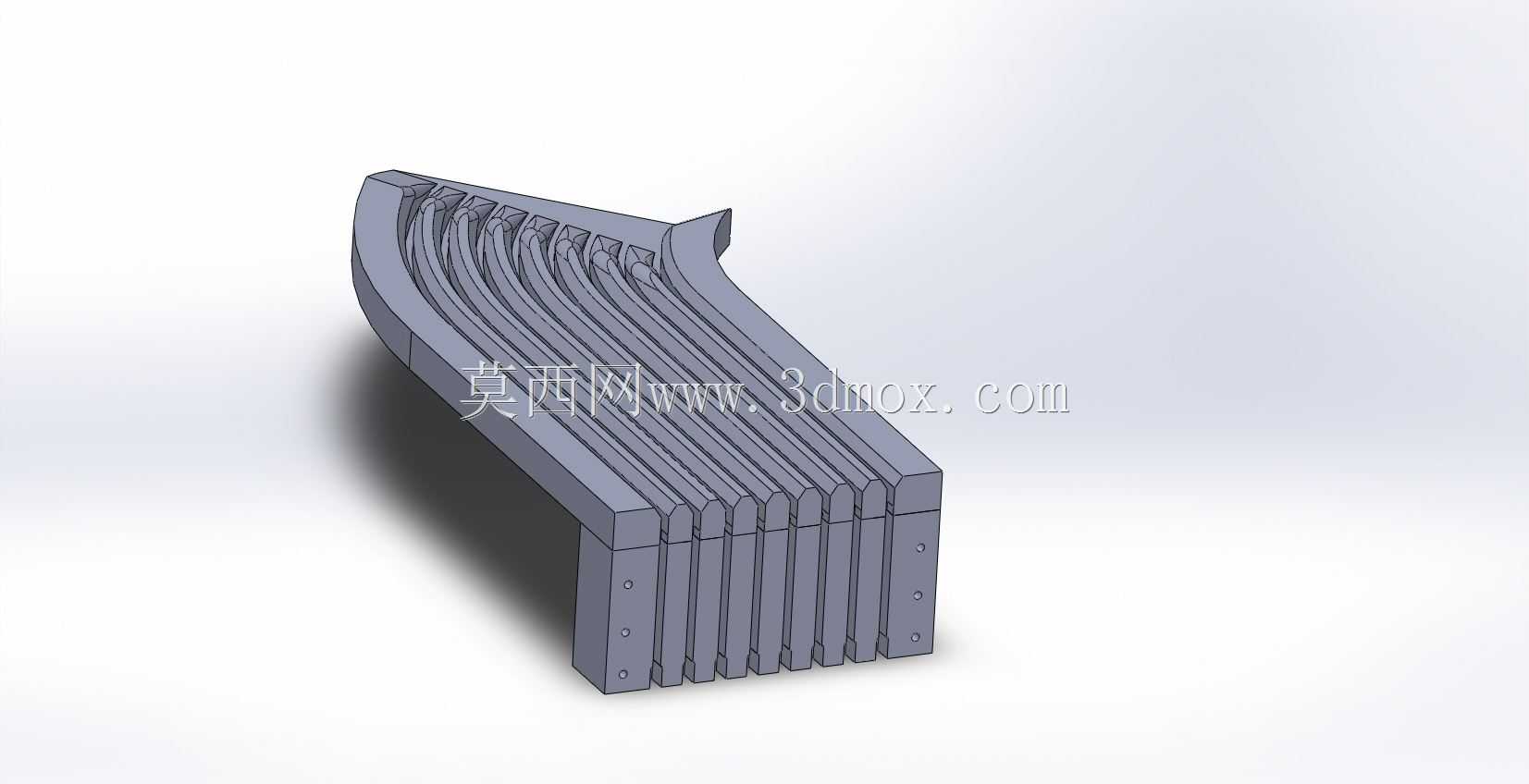

　　这款弧形弯轨结构，主要面向需要弧形路径导向的工位场景设计，常见于医疗设备的耗材输送、小型自动化产线的转弯段导向、检测设备的样件滑移导向等工况，区别于常规直导轨的直线运动约束，该结构可实现运动部件沿固定弧形轨迹的平稳滑移，避免运动件在转弯段出现卡滞、偏移、轨迹超差的问题。从结构功能来看，该导轨采用多道平行肋条的设计形式，相邻肋条之间形成等宽的导向槽，可与配套的滑动件凸台形成嵌合约束，限制滑动件除沿导轨弧向运动之外的其余五个自由度，保证运动过程的姿态稳定；两侧的支撑腿采用一体化弯折成型结构，无需额外拼接装配，可直接通过支撑腿底面与安装基面贴合固定，减少装配环节的累计误差。

　　设计过程中优先考虑了导向接触面的受力均匀性，肋条的顶面与侧面均做了等截面处理，沿弧形轨迹的截面尺寸保持一致，避免滑动件在行进过程中出现间隙突变；导轨的弧形段采用大曲率过渡设计，转弯处无锐角折边，可降低滑动件经过时的冲击载荷，减少运行噪音与接触面磨损。安装边界方面，该导轨的支撑腿间距与导轨整体宽度做了匹配设计，固定时仅需在支撑腿底面加工对应安装孔即可完成定位，无需额外设计转接支架；导轨的整体高度经过压缩，可适配安装空间局促的小型设备内部，不会占用过多的竖向安装空间；导向肋条的高度经过核算，既保证足够的导向嵌合深度，避免滑动件脱出，又不会因肋条过高导致滑动件运行阻力增大。

　　从实际使用场景出发，该导轨可适配低速轻载的滑移工况，比如医疗检测设备中样件架的弧形转运、小型电子产品组装工位的治具转弯输送、实验设备中试剂架的弧形换位等场景，相比拼接式的弯轨结构，一体化的结构形式不存在拼接接缝，滑动件经过接缝位置时不会出现顿挫，运行平顺性更优。建模过程中对弧形轨迹的曲率做了连续校验，保证每一条导向肋条的曲率中心重合，避免出现不同肋条轨迹偏差导致的滑动卡滞；肋条之间的槽宽公差按照常用滑动配合的精度等级预留，既保证滑动间隙不会过大导致运动晃动，又不会因间隙过小导致滑动阻力超标。支撑腿的厚度与肋条厚度做了等强度匹配，在承受滑动件的竖向载荷与侧向载荷时，不会出现局部变形过大的问题，导轨末端做了斜切收口处理，可引导滑动件顺利导入导向槽，降低初始对位的难度。
