185纳米10瓦紫外杀菌灯管结构设计

在空气消毒与水体净化的工程场景中，紫外杀菌器件的结构合理性直接决定整套消毒系统的运行稳定性与消杀效率，这款185纳米波段的紫外杀菌灯管，正是针对小通量密闭空间消杀需求开发的专用光源部件。从实际应用场景来看，这类灯管常被嵌入小型新风系统的风道段、家用净水机的过流腔、桌面式空气消毒机的腔体内部，也可作为小型物表消毒舱的核心光源，适配对安装空间有严格限制的紧凑型消杀设备。

从功能特性上看，185纳米波段的紫外辐射不仅可以直接破坏微生物的DNA与RNA结构实现消杀，还能电离空气中的氧分子产生微量臭氧，对紫外光直射不到的死角进行辅助消杀，相比常规254纳米波段灯管，在密闭无遮挡的小空间内消杀覆盖度更优。灯管两端的密封端座采用耐高温绝缘材质，一端为平面透光封端，保证紫外辐射的有效射出，另一端集成插针式电极结构，适配常规紫外灯座的插接供电方式，无需额外定制接线结构，降低设备端的适配改造成本。

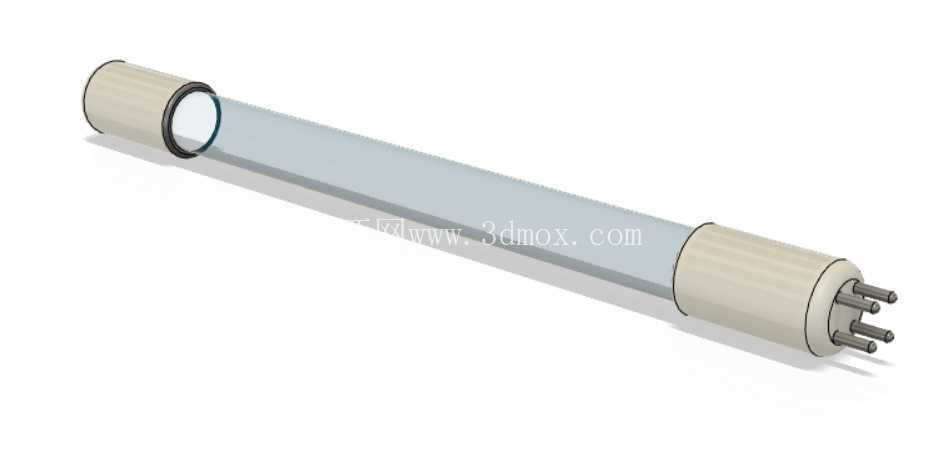

设计过程中首先要平衡的是灯管有效发光段长度与整体安装尺寸的关系，这款灯管外径控制在18.6毫米，总长度210毫米，其中有效发光弧长占总长度的75%以上，在有限的尺寸边界内最大化辐射覆盖范围。端座与玻璃管体的衔接处采用阶梯式密封结构，既保证粘接密封的接触面积，避免长期使用过程中出现漏气、电极氧化的问题，也能在安装时起到轴向定位的作用，当灯管插入配套灯座时，端座的台阶面可与灯座端面贴合，限制灯管的插入深度，避免电极插针过度受力弯折。

建模过程中需要重点关注几个结构细节：一是玻璃管体的壁厚控制，过厚会增加紫外辐射的穿透损耗，过薄则会降低管体的机械强度，运输与安装过程中容易出现碎裂问题，常规工况下0.8-1.2毫米的壁厚区间可兼顾透光率与结构强度；二是电极插针的位置度公差，四根插针呈圆周均匀分布，插针之间的中心距偏差需要控制在0.1毫米以内，否则会出现插装困难、接触不良的问题，建模时需要对插针的安装基准做严格约束，以端座的中心轴线为基准标注所有插针的位置尺寸；三是端座的外圆粗糙度，端座外圆需要与设备安装孔的密封圈配合，表面粗糙度需要达到Ra1.6以下，才能保证密封配合的可靠性，避免风道或者水腔出现泄漏问题。

从安装边界来看，这款灯管为水平安装设计，安装时需要预留至少10毫米的端部接线空间，两端灯座的同轴度偏差不能超过0.5毫米，否则长期点亮过程中管体受热产生的微形变会导致端部密封处出现应力集中，缩短灯管使用寿命。灯管的供电端需要预留高压启动的绝缘距离，插针与周边金属结构件的间隙不能小于3毫米，避免出现高压打火的问题。在配套设备的结构设计中，灯管周边10毫米范围内尽量不要设置塑料结构件，长期紫外直射会加速普通塑料的老化脆化，如果必须设置结构件，需要选用耐紫外的PTFE或者改性PP材质。

实际选型过程中，这款10瓦功率的灯管适配0.5立方米以内的密闭消杀空间，在空气流速1m/s的风道内，单根灯管可实现90%以上的单次通过消杀率，在水体消杀场景中，适配过流速度不超过2L/min的管路，可满足饮用水终端的消杀需求。建模时还原的所有结构尺寸都可直接用于配套灯座、安装卡扣的结构设计，不需要额外做尺寸测绘，端座的卡扣槽位置、插针的伸出长度都按照行业通用规范设置，可直接适配市面上多数标准紫外灯座，降低设备开发过程中的零件开模成本。
