FDM熔融沉积3D打印机MK8红宝石喷嘴结构

　　在桌面级FDM熔融沉积成型设备的挤出系统中，喷嘴是直接决定成型精度、耗材适配性与连续作业时长的核心终端零件，这款适配MK8挤出机构的红宝石喷嘴，是针对常规黄铜喷嘴在长时间打印碳纤维、玻璃纤维填充耗材时易出现出料口磨损、孔径扩径导致打印精度漂移问题开发的升级结构。从实际装机应用场景来看，这类喷嘴广泛适配市面上绝大多数采用MK8挤出架构的桌面级FDM设备，涵盖入门级家用打印设备、教育场景实训打印设备以及小批量打样的桌面级工业原型打印机，在打印含硬质填充颗粒的工程耗材、长时间连续作业的生产场景中，相比常规黄铜喷嘴能维持更稳定的出料口径一致性，减少因喷嘴磨损导致的层厚不均、线宽偏差、堵头频率升高等常见故障。

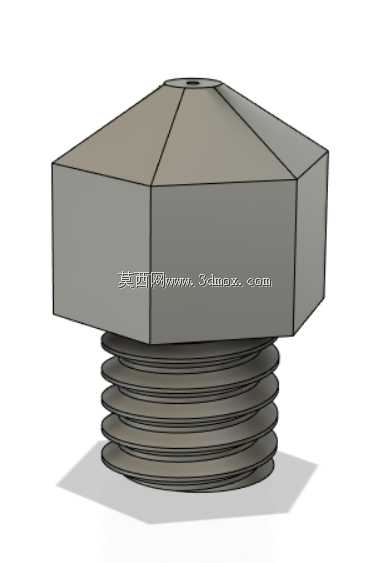

　　从结构设计逻辑来看，这款喷嘴采用分体式复合结构设计，主体基座采用六角棱柱外形，六角对边尺寸匹配常规M6喷嘴的标准扳手夹持尺寸，现场拆装更换时可直接使用通用8mm开口扳手或套筒操作，无需定制专用拆装工具，降低运维替换的工具门槛。基座下部的外螺纹采用标准M6×1公制细牙螺纹，螺纹有效旋合长度匹配MK8加热块的标准安装厚度，安装时可直接替换原有同规格黄铜喷嘴，无需对加热块、喉管等原有挤出结构做任何改造，安装边界完全兼容现有MK8挤出模组的装配尺寸，替换时仅需在加热到耗材熔融温度后拧紧即可，装配公差控制在螺纹同轴度0.02mm以内，可保证喷嘴出料口与喉管进料通道的同轴度，避免出现进料偏磨、出料歪斜的问题。

　　喷嘴的出料端采用红宝石嵌件结构，将高硬度的红宝石材质作为出料口的直接接触工作面，红宝石的莫氏硬度达到9级，远高于黄铜、硬化钢等常规喷嘴材质，在持续通过含碳纤维、碳化硅、金属粉末等硬质填充相的熔融耗材时，出料口内壁的磨损速率仅为黄铜喷嘴的数百分之一，可在数千小时的连续打印作业中维持出料孔径的尺寸精度，不会因为长期磨损导致出料线宽变大、成型件尺寸超差。喷嘴内部的流道采用平滑收敛的锥形过渡设计，从喉管对接端的进料大直径平滑收窄至端部的出料小孔，流道内壁做镜面抛光处理，减少熔融耗材在流道内的流动阻力，避免耗材在流道内滞留降解导致的堵头、色差问题，针对不同粘度的PLA、ABS、PETG、PC等常见打印耗材都能实现稳定的压力输送，在高速打印工况下也能维持均匀的出料线宽。

　　喷嘴上部的锥面结构做了扁平化设计，在安装到加热块后，锥面与加热块下端面的贴合间隙控制在0.1mm以内，可保证加热块的热量能够高效传导到喷嘴主体，减少喷嘴端部的温度差，避免因为温度不足导致的耗材熔融不充分、出料断续问题。六角基座的上端面做了平面度处理，与喉管下端的对接面完全贴合，装配后不会出现溢料漏料的问题，不需要额外添加密封材料即可实现熔融腔的密封。从实际使用的选型角度来看，这款喷嘴的安装尺寸完全兼容现有MK8挤出系统的所有安装接口，用户在升级更换时不需要调整挤出机的步进电机参数、加热块温度校准参数，仅需根据实际打印需求选择对应出料孔径的规格即可直接替换使用，在打印普通无填充耗材时也能维持和常规黄铜喷嘴一致的出料性能，不会出现导热不足导致的温度波动问题，兼顾了通用耗材打印的适配性和硬质填充耗材打印的耐用性。

　　在结构建模过程中，需要重点控制螺纹的中径公差、六角面的同轴度、红宝石嵌件的安装位过盈配合尺寸，以及内部流道的过渡曲面顺滑度，避免出现台阶、锐角导致的耗材滞留。外螺纹的起始端做了倒角导向处理，方便安装时顺利旋入加热块的螺纹孔，不会出现螺纹错牙导致的安装卡顿。出料口的端面做了0.1mm的微小倒角，既可以避免喷嘴端部磕碰加热床导致的出料口损伤，也能减少打印过程中喷嘴剐蹭成型件表面时的带料问题，提升首层打印的成功率。
