外六角螺纹连接式MK6喷嘴结构设计

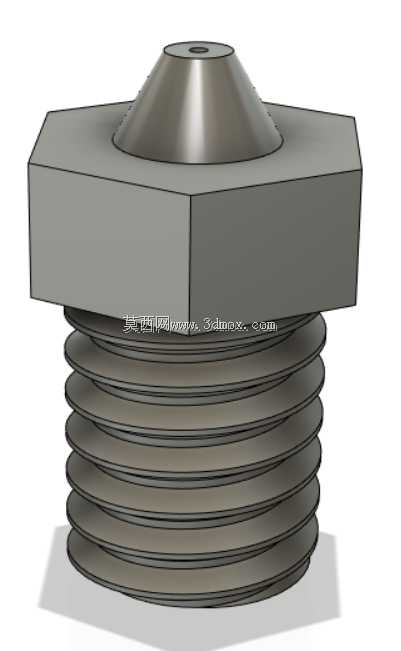

　　在流体喷射类设备的配套选型中，喷嘴作为直接决定介质输出形态、喷射精度的终端执行零件，其结构合理性直接影响整套设备的运行效果，这类带外六角安装段、外螺纹连接结构的MK6规格喷嘴，常被应用在小流量精准喷射场景中，比如桌面级熔融沉积成型设备的耗材挤出终端、小型喷涂设备的介质输出端、实验室微量流体加注工位的执行端，不同场景下对喷嘴的流道顺滑度、安装同轴度、端面密封性能的要求各有侧重，但核心的结构设计逻辑始终围绕安装便捷性、喷射稳定性、连接可靠性三个核心维度展开。从结构细节来看，该喷嘴整体分为三个功能段，最上方的锥形喷头部做了收窄设计，顶端开设极小直径的喷孔，锥形段的锥角经过反复校核，既能够保证喷孔出口处的介质流速满足喷射要求，又能避免锥度过大导致的端部结构强度不足，在日常拆装、触碰工位周边零件时不容易出现磕碰变形，毕竟喷孔一旦出现磕碰缺口，会直接导致介质喷射方向偏移、流道截面变形，直接影响输出精度。中间的外六角段是专门为安装操作设计的受力结构，六角的对边尺寸符合常规手动扳手、套筒的通用尺寸规格，安装时不需要定制专用工装，用常规的五金工具就能完成拧紧操作，六角段的上下端面都做了平面度处理，下端面和螺纹段的衔接处做了微小的退刀槽设计，既能够保证螺纹加工时的退刀空间，又能让六角下端面和安装基座的贴合面完全压紧，配合密封垫片就能实现可靠的端面密封，避免介质从螺纹连接缝隙处渗漏。下方的外螺纹段采用标准公制细牙螺纹设计，螺纹的牙型角、

　　螺距都符合通用连接螺纹的标准规范，能够直接和对应规格的内螺纹基座适配，不需要额外加工转接结构，螺纹段的长度经过精准控制，既能够保证拧入基座后有足够的啮合牙数，承受额定工作压力下的介质推力不会出现松脱，又不会因为螺纹过长导致拧入后顶到基座内部的流道，造成流道截面缩小、介质输送阻力增大的问题。在建模过程中，这类喷嘴的结构设计需要重点关注几个边界尺寸的配合：首先是喷孔的同轴度，整个流道从螺纹段的入口端到顶端喷孔的出口端，必须保证全程同轴，一旦出现偏心，介质在流道内的流动轨迹会出现偏移，出口处的射流就会出现偏斜，在3D打印场景下会直接导致成型件层纹错位、尺寸超差，在喷涂场景下会导致喷涂范围偏移、涂层厚度不均。其次是六角段和螺纹段的同轴度，

　　这部分如果出现偏心，安装拧紧时会出现螺纹别劲的问题，不仅拧入过程阻力大，还会导致螺纹牙型受力不均，在反复拆装后容易出现螺纹滑牙、连接失效的问题。另外锥形头部和六角段上端面的衔接处做了圆角过渡，避免尖角处的应力集中，因为喷嘴在工作时会持续承受介质的压力，同时在部分高温工况下（比如熔融挤出场景下喷嘴需要持续保持两百摄氏度以上的工作温度），尖角位置容易出现应力集中导致的开裂，圆角过渡能够有效分散应力，提升零件的长期工作稳定性。从安装边界来看，该喷嘴的最大外径就是外六角段的对边尺寸，在做设备整体布局时，只需要预留出对应扳手操作的空间即可，不需要额外预留过大的安装工位，螺纹段的拧入深度可以根据基座的内螺纹深度做适配，

　　只要保证啮合牙数不少于5牙，就能满足常规工况下的连接强度要求，六角下端面和基座之间的密封垫片厚度控制在0.5到1毫米之间即可，过厚的垫片会导致拧紧后喷嘴的轴向位置偏移，影响喷孔到工作面的距离精度，过薄的垫片则容易在拧紧过程中被压裂，失去密封效果。流道部分的设计采用等径过渡加锥形收窄的结构，螺纹段内部的流道直径较大，能够降低介质输送过程中的阻力，到锥形段位置逐步收窄到喷孔直径，过渡位置做了顺滑的圆弧处理，没有直角台阶，避免介质在台阶位置出现滞留、积料的问题，在输送熔融态耗材、粘性涂料这类容易残留的介质时，顺滑的流道能够减少介质残留，降低停机清理的频率，也能避免残留介质固化后堵塞喷孔。这类喷嘴的材质选型通常根据工作介质和工况温度确定，常温下输送低腐蚀性介质可以选用黄铜材质，加工成本低、导热性好；高温工况或者输送弱腐蚀性介质时可以选用不锈钢材质，强度更高、耐腐蚀性更好；部分有耐磨要求的场景还可以在喷孔位置镶嵌硬质合金衬套，提升喷孔的耐磨性能，延长喷嘴的使用寿命。在实际选型替换时，只需要确认螺纹规格、喷孔直径、六角对边尺寸三个核心参数和原有零件一致，就可以直接替换安装，不需要对原有设备的基座结构做任何修改，安装完成后只需要做简单的密封测试，确认没有渗漏、喷射方向正常即可投入使用。
