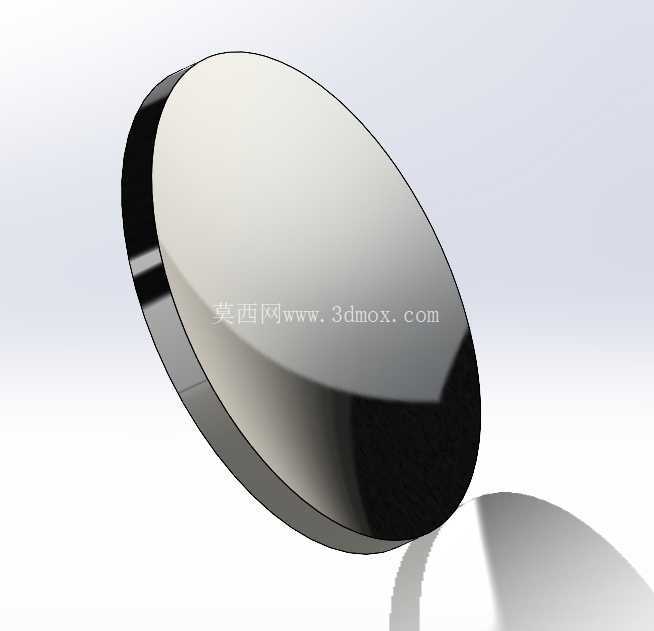

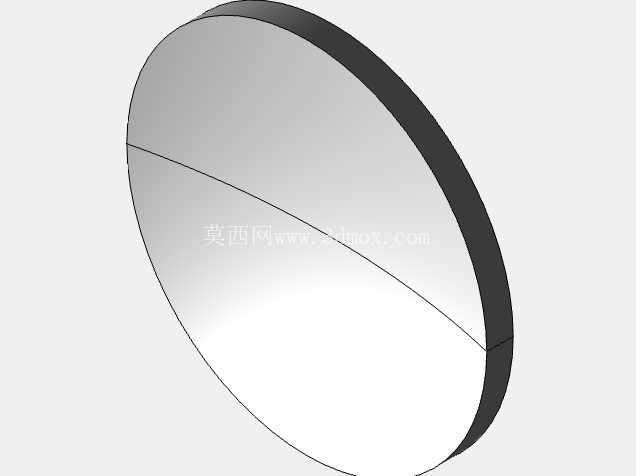

光学系统用平凹透镜结构设计

　　从设计逻辑来看，平凹透镜的凹面曲率半径需要匹配对应光路的入射光束直径、发散角要求，曲率偏差过大会直接导致出射光束的发散角偏离设计值，在光通讯信号传输场景中，这类偏差会引发耦合效率下降，直接提升信号传输的误码率；在机器视觉检测场景中，曲率不匹配会引入场曲、球差等像差，造成成像边缘模糊，降低视觉检测的识别精度。透镜的边缘厚度设计需要兼顾光学性能与机械安装强度，边缘过薄会导致加工过程中出现裂片风险，装配时压合受力也容易产生崩边，边缘过厚则会增加透镜整体重量，在小型化光学模组中占用过多安装空间，同时多余的边缘材料会在光路中引入不必要的杂散光反射，需要额外做涂黑消光处理，增加加工工序成本。在各类光学成像、光束调控系统中，平凹透镜是承担发散光束、调整像差、平衡光路光程的核心基础元件，从通讯领域的光信号耦合模块，到工业检测的视觉成像光路，再到实验室光学搭建平台，这类透镜的结构精度直接决定整套光学系统的最终性能。不同于双凹透镜的对称发散特性，平凹透镜采用单平面+单凹球面的非对称结构，在光路布置中可以直接将平面端贴合安装基准面，省去额外的角度调整垫片，降低装配环节的同轴度校准难度。

　　平凹透镜的平面端作为安装贴合面，其平面度、表面粗糙度有严格要求，平面度不足会导致安装后透镜出现倾斜，引发光轴偏移，表面粗糙度过高则会产生漫反射，在光路中形成杂散光斑，影响成像质量或光信号传输稳定性。凹球面的面型精度是透镜的核心性能指标，面型偏差会直接改变透镜的焦距值，在多透镜组合的光学系统中，单块透镜的焦距偏差会累积造成整个系统的像面偏移，需要在结构设计阶段预留一定的调焦余量，但过大的偏差会超出调焦机构的行程范围，导致整套光学组件无法达到设计性能。在安装边界设计上，平凹透镜通常采用压圈固定、镜座胶粘两种安装方式，压圈固定时需要在透镜外径与镜座内孔之间预留合理的配合间隙，间隙过小会因为温度变化产生的热胀冷缩挤压透镜，造成透镜面型变形甚至碎裂，间隙过大则会导致透镜光轴与镜座基准轴不同轴，引入装配偏心误差；胶粘固定时需要在透镜边缘预留均匀的涂胶空间，避免胶层溢入光学通光面，同时胶层的厚度需要均匀控制，防止固化过程中胶层收缩应力拉扯透镜，造成面型畸变。

　　在光通讯类器件的应用场景中，平凹透镜常被用于激光二极管的输出光束准直前的预发散调整，匹配后续准直透镜的数值孔径，提升激光耦合进光纤的效率，这类场景下透镜的通光口径需要完全覆盖激光二极管的出射光斑，避免边缘光束能量损失，同时透镜的安装位置需要严格控制与激光二极管出光面的距离，距离偏差会直接改变入射到后续准直透镜的光束发散角，导致耦合效率下降。在工业视觉检测的远心光路设计中，平凹透镜可以配合凸透镜组成远心镜头的透镜组，校正场曲和畸变，保证不同物距下的成像放大率一致，这类应用中透镜的材料选择需要匹配工作波段的透光率要求，在可见光波段常用冕牌玻璃材料，在近红外通讯波段则需要选用对应波段透光率更高的光学材料，避免材料吸收造成光能量损失。从加工工艺适配性来看，平凹透镜的平面端可以采用传统的平面研磨工艺加工，加工效率高且面型精度容易保证，凹球面则需要采用球面铣磨、抛光工艺加工，设计时需要避免凹面的曲率半径过小，否则会提升抛光工序的加工难度，增加面型超差的风险。透镜的外径尺寸需要与标准镜座的安装尺寸匹配，在小型化光通讯模块中，透镜外径通常控制在几毫米到十几毫米区间，过大的外径会占用模组内部宝贵的安装空间，不利于设备的小型化集成设计。

　　在装配环节，平凹透镜的平面端朝向需要根据光路设计确定，通常在光路中平面端朝向平行光入射方向，凹面朝向会聚或发散方向，这样的布置方式可以最大程度减少透镜表面的反射损失，同时降低像差的引入量，如果装反方向，虽然同样具备光束发散能力，但会引入更大的球差，导致光学系统性能下降。透镜的边缘通常会做倒角处理，避免装配过程中锋利的边缘划伤操作人员或者镜座表面，同时倒角也可以去除加工过程中产生的边缘微裂纹，提升透镜的机械强度，降低使用过程中受振动冲击产生裂片的风险。在环境适应性设计上，平凹透镜的材料热膨胀系数需要与镜座材料尽可能匹配，在高低温工作环境下，避免因为热膨胀量差异导致透镜受到额外的应力，造成面型变化，影响光学性能，在户外使用的光学设备中，透镜表面还需要镀增透膜和防护膜，提升透光率的同时，防止表面被水汽、粉尘侵蚀，延长元件使用寿命。
