可折叠四天线铝板支撑机架结构设计

　　在野外临时通讯站点搭建、应急通讯保障、户外无线电作业等场景中，天线支撑结构的便携性与架设效率直接影响作业开展进度，传统单一天线支架单次仅能支撑单根天线，多天线布设时需要携带多套支架，不仅增加负重，还会占用更多布设场地，多套支架分散架设也容易出现天线间距不符合信号收发要求、整体抗风性能不足的问题。这款四天线支撑机架采用分段折叠式结构设计，主体选用铝板加工成型，兼顾结构强度与整体自重控制，单套支架即可同时完成四根天线的支撑固定，大幅减少户外作业的装备携带量，也能通过统一的结构基准保证多天线之间的相对位置精度，避免分散架设带来的信号干扰问题。

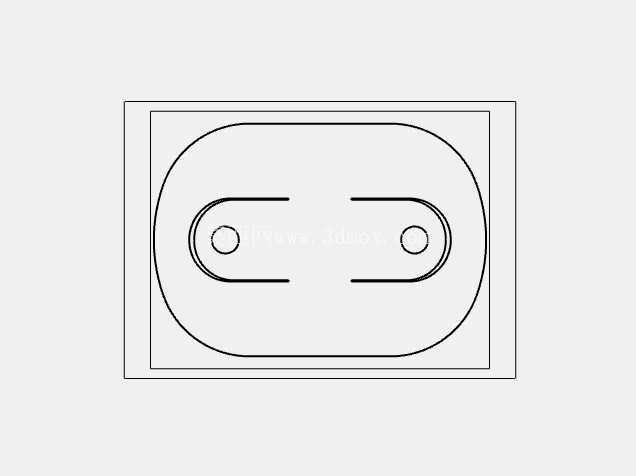

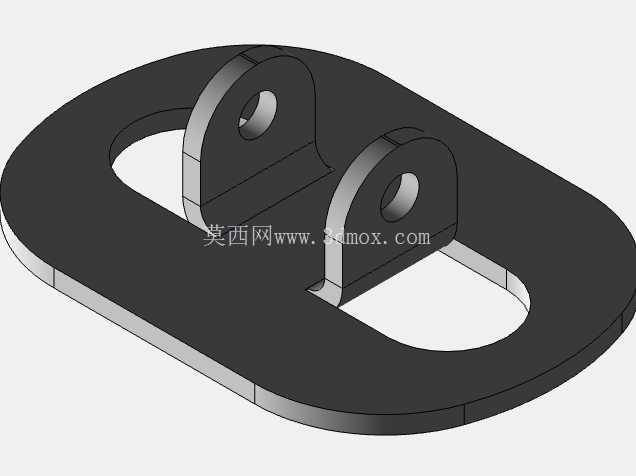

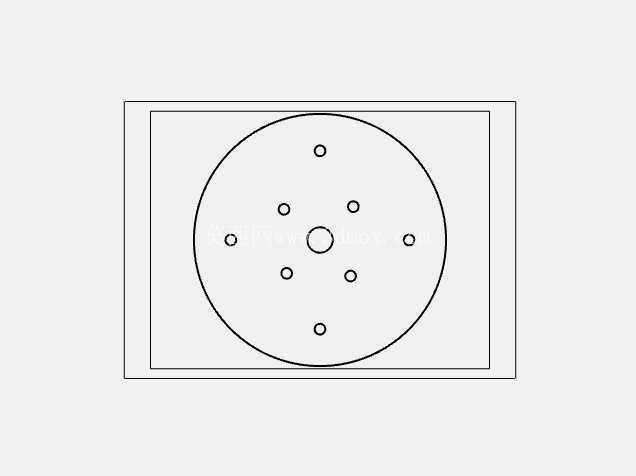

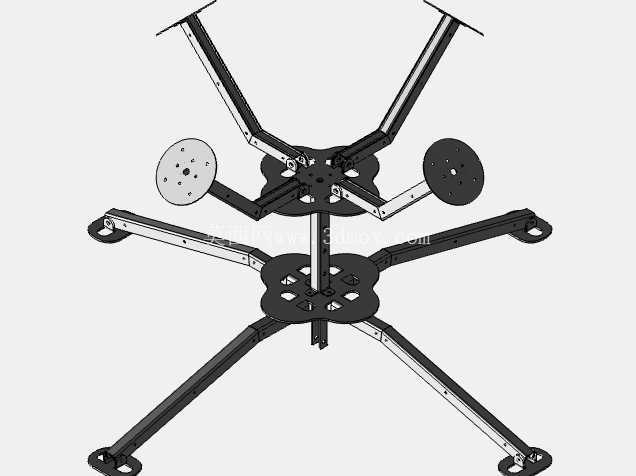

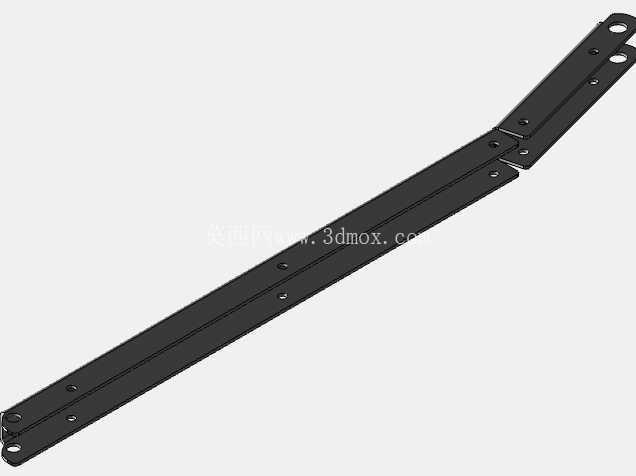

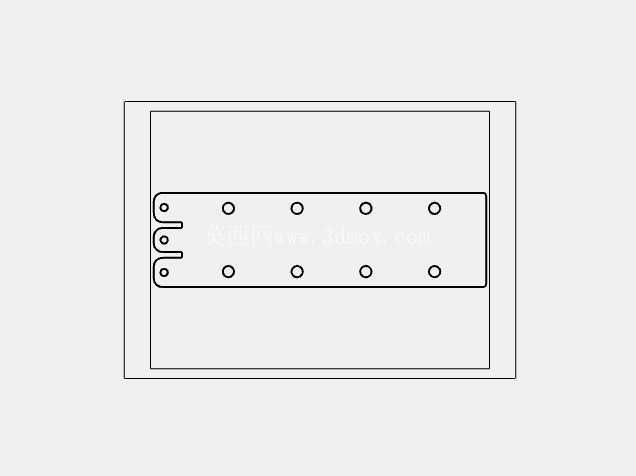

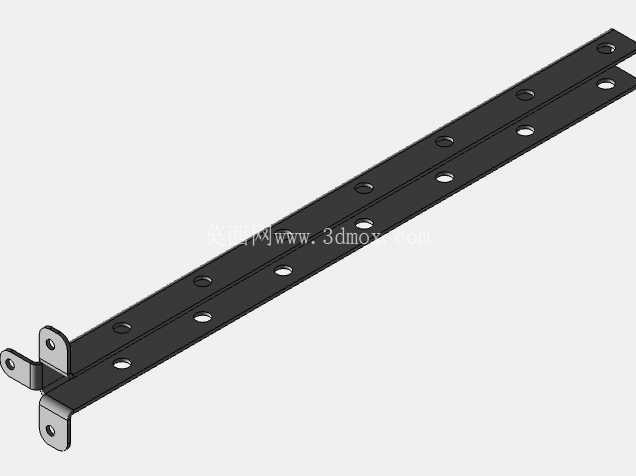

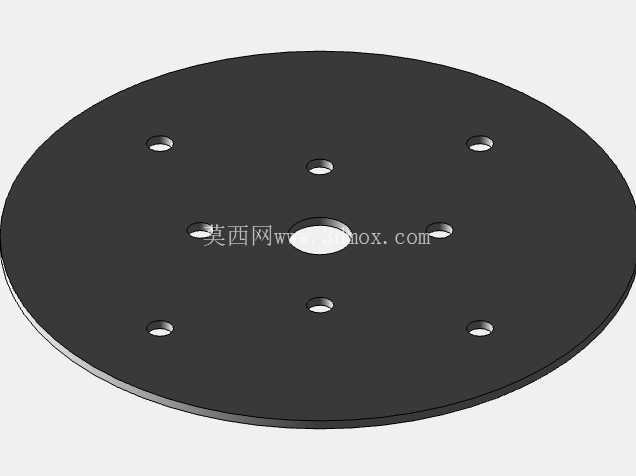

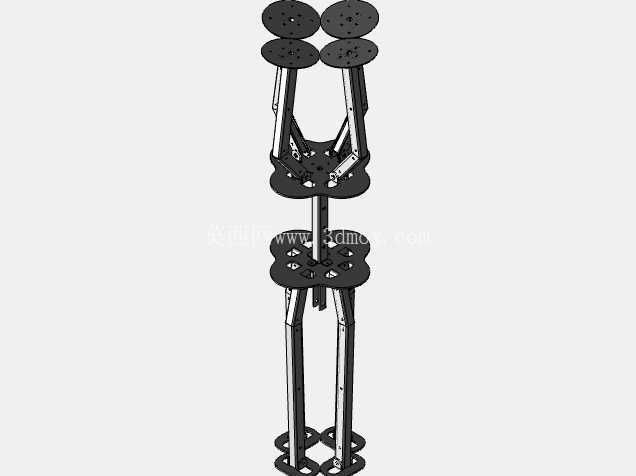

　　从结构设计逻辑来看，机架采用中心对称的多臂布局，中心设置上下两层带定位孔的花盘式连接座，所有支撑臂与天线安装臂均通过铰接结构与中心连接座装配，非使用状态下所有臂体可沿铰接轴转动收拢，收拢后整体轮廓尺寸紧凑，可直接放入常规装备储运箱，无需额外定制大尺寸包装容器。展开状态下，下层共设置六根支撑臂，其中四根长支撑臂向外伸展后形成稳定的三脚支撑拓展结构，臂体上预留的长条安装孔可配合地钉或配重块完成地面固定，在硬质铺装地面无法打地钉的场景下，也可通过压载方式保证支撑稳定性；上层设置四根独立的天线安装臂，每根臂体末端配备带标准安装孔位的圆形法兰盘，法兰盘上的孔位按照常规通讯天线的安装尺寸设计，可直接适配多数杆状通讯天线的固定需求，无需额外加工转接件。考虑到户外作业的地形适配需求，每根支撑臂与安装臂的铰接位置均设置了阻尼定位结构，臂体展开角度可根据实际地形与天线架设角度需求在一定范围内调整，在不平整的坡地架设时，可通过单独调整各支撑臂的展开角度保证中心连接座处于水平状态，避免天线安装后出现倾斜影响信号覆盖范围。臂体本身采用铝板折弯成型的槽型截面，在降低整体重量的同时保证截面抗弯模量，相比同尺寸的实心型材结构重量降低40%以上，槽型结构内部还可预留走线空间，天线的馈线可沿臂体内部凹槽布设，避免馈线外露被外力拉扯损坏，也能减少馈线对天线信号的遮挡影响。

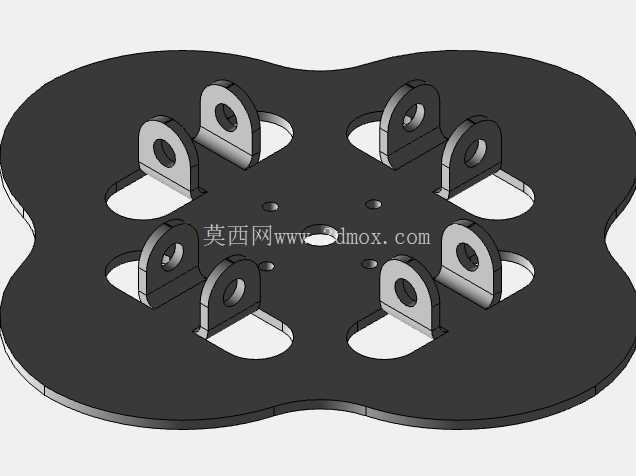

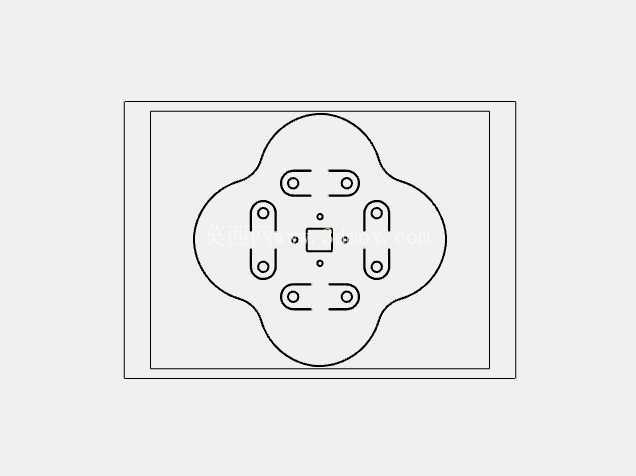

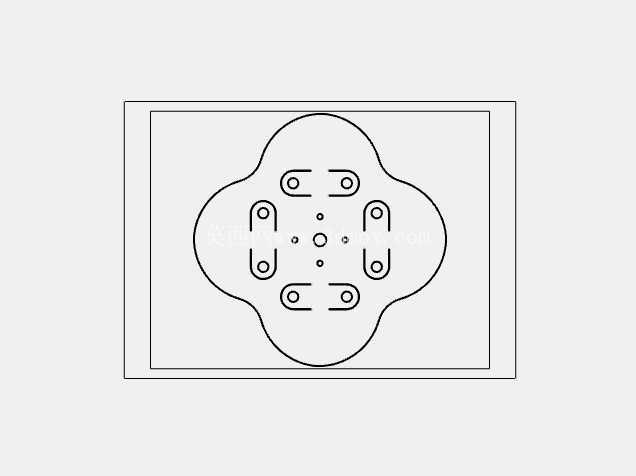

　　中心连接座上的定位孔按照等角度分布设计，四根天线安装臂展开后相邻天线的夹角保持一致，可满足多天线MIMO系统对天线间距的布设要求，减少天线之间的信号耦合干扰；支撑臂与安装臂之间设置了独立的转动副，天线安装角度调整不会影响支撑结构的稳定性，支撑臂的受力也不会传递到天线安装位，避免外力扰动导致天线指向偏移。在安装边界方面，机架展开后最大支撑直径可满足常规户外多天线系统的布设间距要求，收拢后整体长度控制在常规单兵携行装备的尺寸范围内，单套机架整体重量控制在单人可独立搬运的范围内，无需额外辅助设备即可完成快速架设与撤收。

　　所有铰接位置均采用耐磨衬套配合锁紧螺栓，长期反复折叠展开也不会出现铰接间隙过大的问题，臂体表面做硬质氧化处理，在户外高湿、高盐雾环境下也能保持结构性能稳定，不会出现锈蚀导致铰接转动卡滞的问题。相比传统的固定式天线支架，这种分段折叠的四天线机架在便携性、布设效率、多天线适配能力上都有明显优势，既可以用于野外应急通讯的快速布设，也可作为固定临时通讯站点的支撑结构使用，在无线电监测、户外赛事通讯保障、灾害现场应急通讯组网等场景下都能适配使用需求。结构设计过程中充分考虑了加工工艺性，所有铝板零件均采用常规钣金加工工艺即可完成生产，无需复杂的五轴加工工序，铰接零件均为标准件可直接采购，整体制造成本可控，后期维护时仅需更换磨损的铰接衬套即可完成保养，无需整体更换结构件。
