龙门式数控泡沫铣削加工设备结构设计

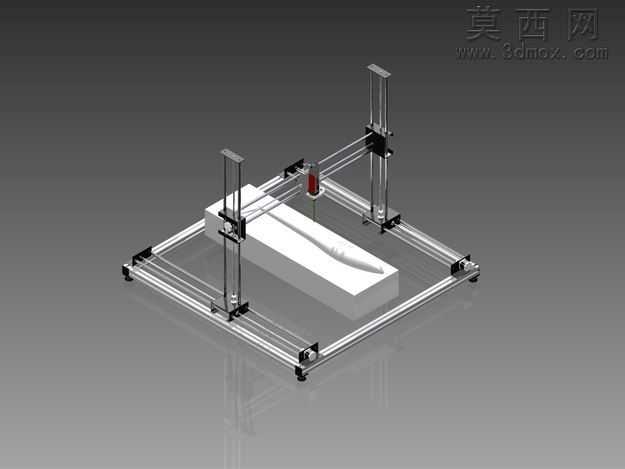

本作品为针对泡沫材料加工设计的数控铣削设备，整体采用龙门式双立柱移动结构，在三维建模过程中严格遵循机械设计规范，先完成整体运动方案的推演，确定X轴采用双侧直线导轨搭配同步带传动的布局，保障长行程运动的平稳性，Y轴搭载于横梁之上采用滑块导轨组合实现横向进给，Z轴集成铣削动力头完成垂直方向的进刀运动，三轴运动逻辑完全匹配数控加工的坐标控制逻辑。建模阶段对铝型材框架的拼接结构做了精细化还原，每一处角码连接、导轨安装位、滑块固定孔位都按照实际装配尺寸绘制，保障模型可直接用于装配验证；针对泡沫加工的特性，动力头部分选用适配泡沫铣削的高速主轴结构，搭配专用的铣削刀具装夹位，避免加工过程中出现泡沫熔融粘刀的问题。渲染阶段采用哑光工业金属材质还原铝型材框架的质感，导轨、滑块等运动部件赋予镀铬金属材质表现金属光泽，加工工作台采用磨砂硬质板材材质，待加工的泡沫胚料赋予白色多孔泡沫材质，通过光影调整突出设备的空间结构层次，清晰展现各运动轴的行程范围与装配关系。设计过程中充分考虑泡沫材料质地松软、切削力小的加工特性，整体框架在保证结构刚性的前提下尽可能简化结构，降低设备整体制造成本，同时预留了电控元件的安装空间，可直接适配通用的数控运动控制系统，工作台面采用平整的大尺寸平板设计，可适配大尺寸泡沫工件的装夹需求，双侧立柱的对称布局有效抵消运动过程中的偏载力矩，保障长周期加工的运动精度，模型还还原了设备的可调脚杯结构，可实现设备安装时的水平调节，适配不同平整度的安装场地。
