双X轴模拟Y轴线性直驱重型数控单元

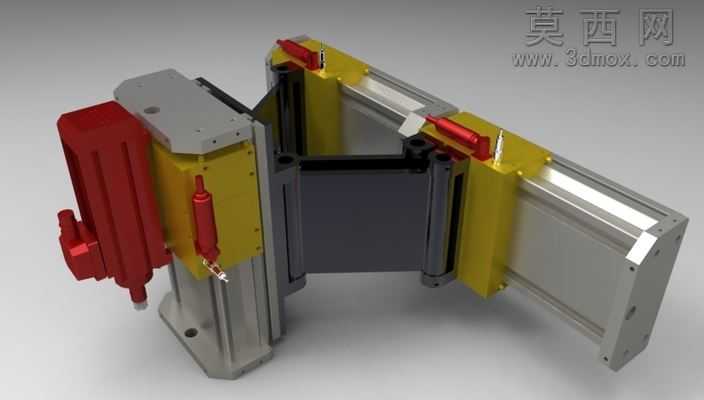

本作品为线性轴直接驱动的紧凑型数控加工单元三维模型，建模过程中严格遵循机械设计的装配逻辑，对每一个零部件的尺寸公差、装配间隙进行了1:1还原，确保模型可直接用于结构验证、运动仿真以及后续的工程出图工作。模型整体采用模块化建模思路，将直驱传动模块、主轴安装模块、滑动导向模块、防护结构模块拆分建模，每个子模块内部的零件层级清晰，可单独导出进行二次修改或零件加工参考。渲染阶段采用工业产品级渲染参数，对不同材质的物理属性进行了精准调校：铸铝机身部件赋予哑光金属材质，还原铸铝表面细腻的磨砂颗粒质感与低反光特性；直线导轨、传动丝杆等精密传动部件赋予高抛光金属材质，通过调整粗糙度与反射参数，还原精密加工金属表面的冷冽光泽与清晰环境反射；红色的主轴安装座与润滑组件采用工业烤漆材质，调整漆面的漫反射颜色与高光层级，还原机床烤漆表面的厚重质感与均匀光泽；黄色的安装支架采用阳极氧化金属材质，还原氧化层特有的半哑光金属质感与细微的色彩层次。结构设计上采用双X轴搭配模拟Y轴的布局形式，摒弃了传统数控单元冗余的结构部件，在保证整体结构刚性的前提下最大限度压缩了单元整体重量，双X轴对称布局的设计可有效抵消单轴传动产生的偏载力矩，提升高速运动状态下的重复定位精度，直驱传动的结构省去了中间传动环节，可有效降低传动背隙，提升传动响应速度与运动精度。模型完整还原了润滑管路、安装定位孔、线缆走线槽等细节结构，每一处安装孔的位置、孔径都符合通用机械安装标准，可直接用于同类数控加工单元的方案设计参考、教学演示以及虚拟装配验证工作，能够帮助设计人员快速验证结构布局合理性，缩短产品开发周期，降低实物打样的成本投入。
