多轴联动数控加工机床核心结构设计

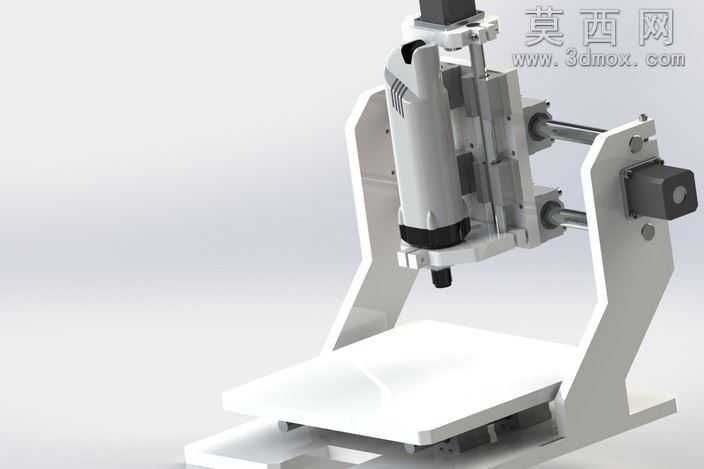

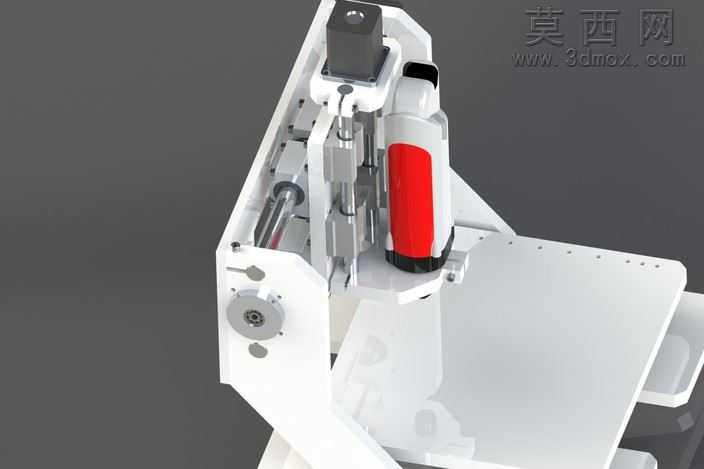

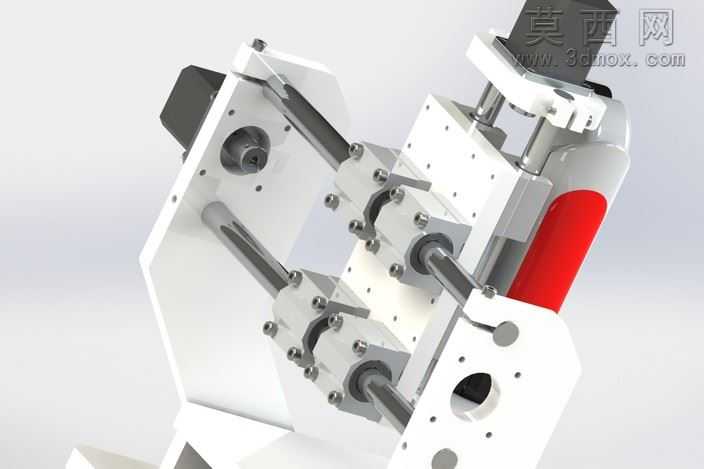

本作品为多轴联动数控加工机床的核心传动与执行结构三维建模成果，建模过程中严格遵循精密数控机床的结构设计逻辑，对各运动模组的装配关系、运动行程约束进行了精准还原。模型整体采用模块化设计思路，将主轴安装座、直线进给导轨副、传动丝杆组件、角度摆动支座等核心功能部件进行独立建模后完成虚拟装配，各部件间的配合公差、安装定位孔位均按照实际机械加工的工艺要求进行参数化设定，确保模型可直接用于结构验证与装配干涉检查。材质渲染阶段，对机床结构件采用哑光灰白色金属漆材质模拟实际机床的铸铁喷塑机身，对传动导轨、丝杆等运动部件赋予高抛光金属材质体现加工精度，对机身侧部的防护装饰件采用亮面红色烤漆材质形成视觉区分，同时对所有螺栓、定位销等标准件进行了细节刻画，还原了紧固件的六角头、螺纹牙型等细节特征，提升模型的真实感。结构设计上，该结构采用双摆角联动布局，可实现多维度的加工姿态调整，直线进给模组采用双导轨平行布置搭配居中丝杆传动的结构，保障进给运动的平稳性与承载能力，主轴安装座预留了标准主轴的安装接口，可适配不同功率的加工主轴，摆动支座处设计了圆弧定位结构与锁紧机构，可实现角度调整后的精准固定。建模过程中对各运动部件的运动极限位置进行了模拟验证，排除了结构运动过程中的干涉风险，各管线的预留走位空间也在模型中进行了体现，兼顾了结构的实用性与设计合理性，完整呈现了精密数控机床核心执行端的设计方案，可用于数控设备的结构教学、方案展示以及后续的工程化优化参考。
