HBS280/400卧式金属带锯切割设备

　　在金属加工车间的下料工序区，这类卧式带锯设备是承担棒料、型材、管材等金属坯件切断作业的核心装备，区别于立式锯床的垂直进给逻辑，卧式结构的带锯设备更适配大截面、长尺寸金属工件的批量切断需求，在模具制造、钢结构加工、五金零部件生产、工程机械配件预制等场景中，都是下料环节不可或缺的加工设备。从实际加工场景来看，这类设备的作业逻辑是通过环形带锯条的持续回转运动，配合锯架的匀速进给完成切削，相比砂轮切割、弓锯切割等传统切断方式，带锯切削的切口更窄、材料损耗更低，切削过程的振动更小，加工后的端面平整度更高，能够有效减少后续端面铣削的加工余量，降低整道下料工序的综合加工成本。

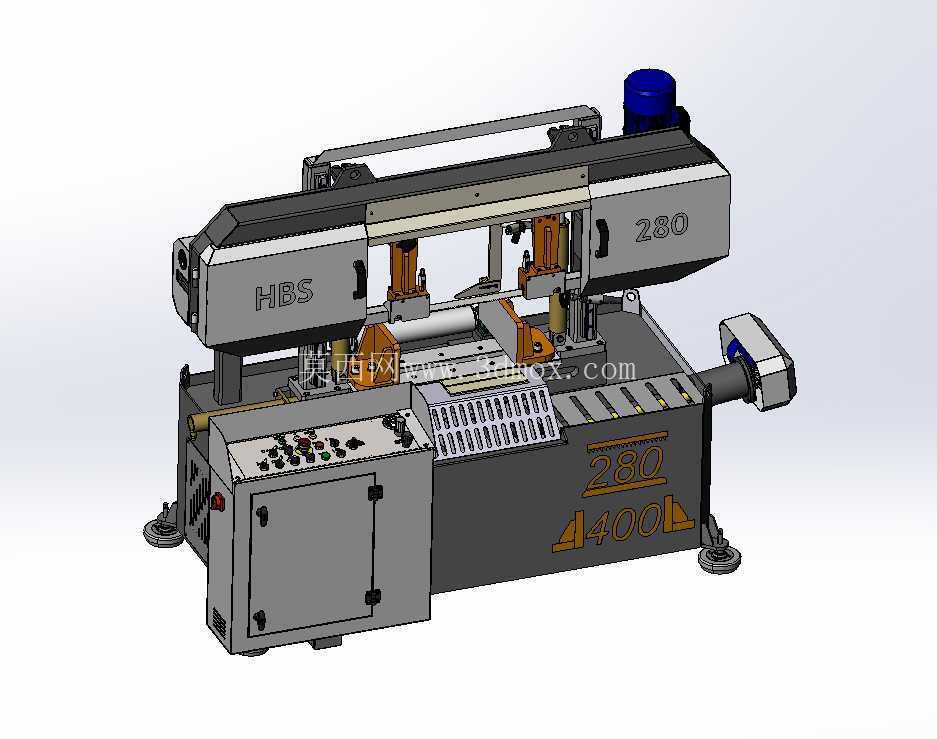

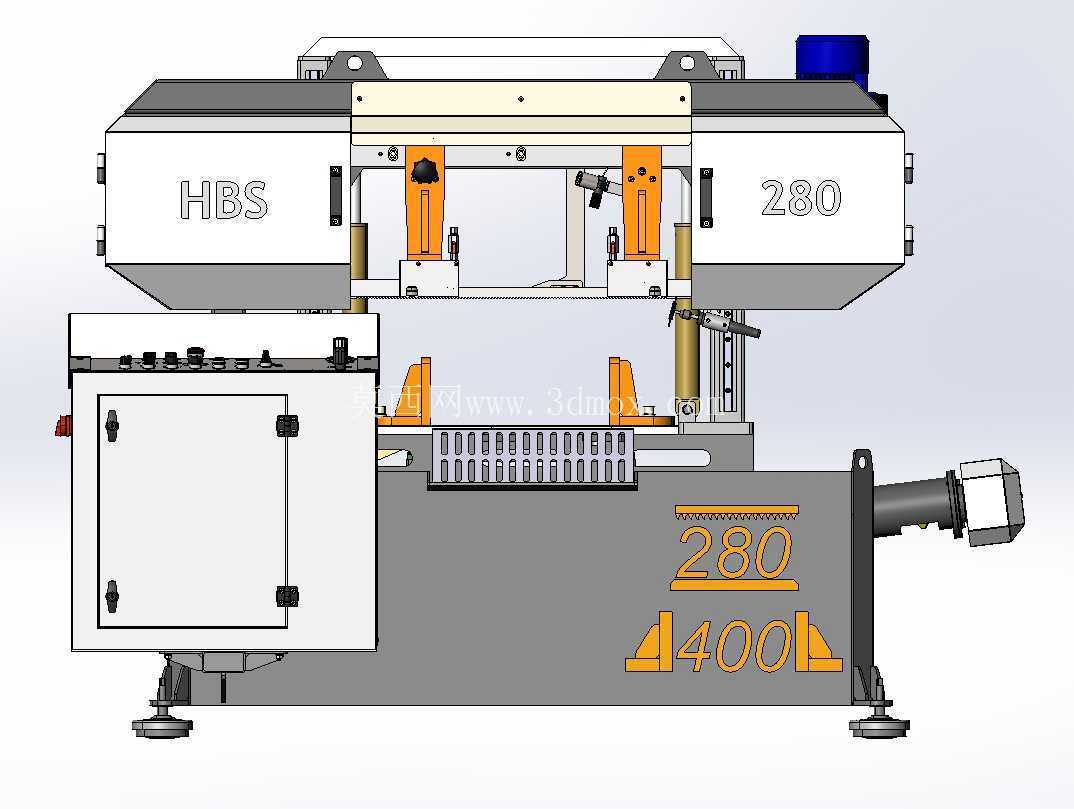

　　这款HBS280/400规格的卧式带锯，采用固定式台式结构设计，整体布局将锯架传动单元、工件夹持单元、操作控制单元、液压进给单元、冷却排屑单元集成在一体式床身之上，床身采用箱型焊接结构，内部布置加强筋板来抵消切削过程中的交变振动，保证长时间切削作业的稳定性。设备的工件夹持机构采用液压同步夹紧设计，钳口可根据工件截面形状调整夹持角度，既可以夹持规则的圆钢、方钢、六角棒料，也能适配矩形管、工字钢、槽钢等异型材的装夹，夹紧力可根据工件材质调整，避免薄壁管材装夹变形的问题。

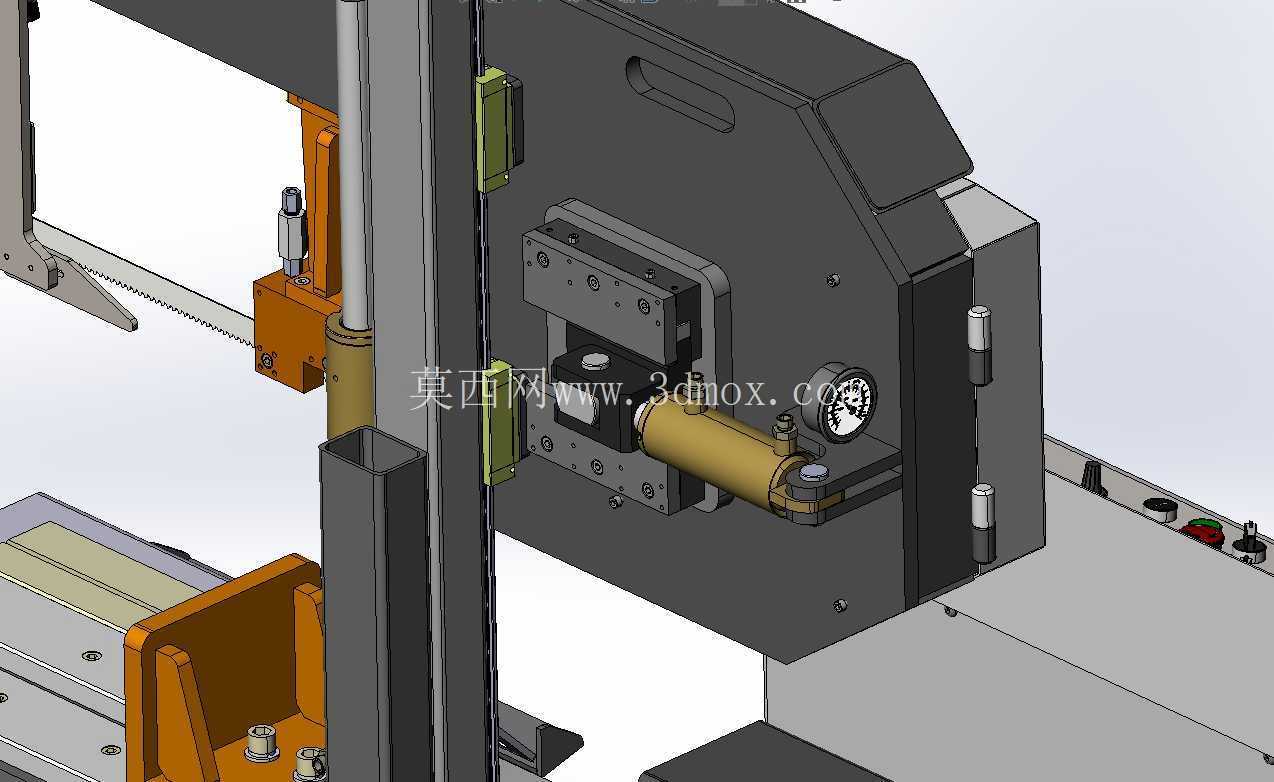

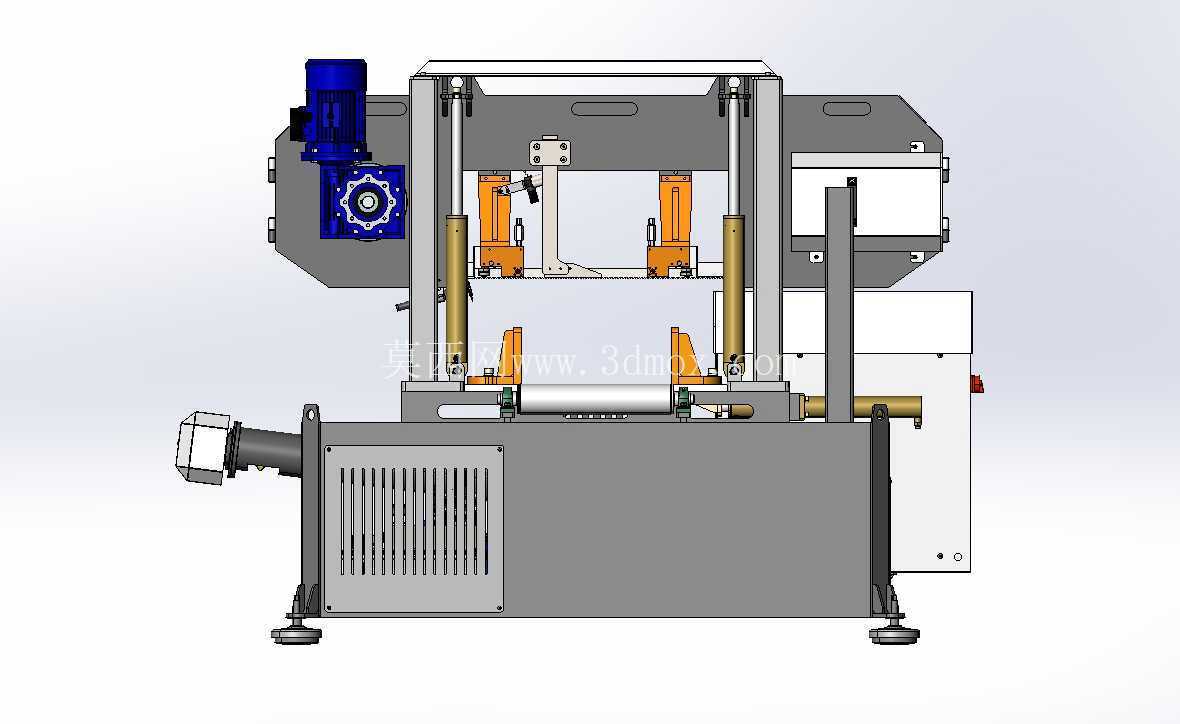

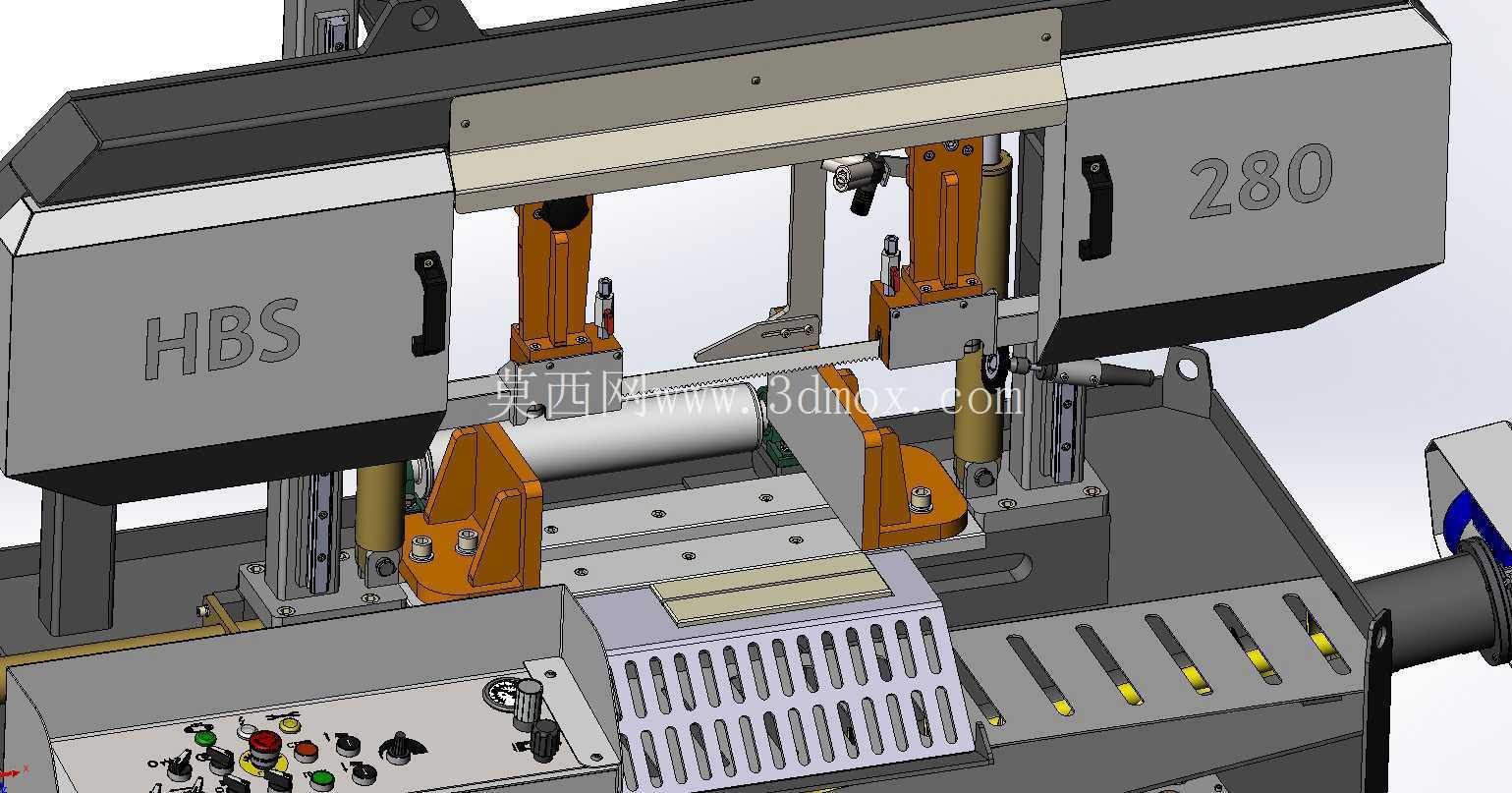

　　锯架部分采用双立柱导向结构，配合直线导轨实现垂直方向的平稳进给，导向臂可根据工件宽度调整间距，缩短锯条悬空段的长度，减少锯条切削过程中的扭动，提升锯切精度同时延长锯条使用寿命。主传动系统采用变频调速设计，可根据不同材质的切削特性调整带锯条的运行线速度，切削普通碳素钢时可采用中高速进给提升效率，切削不锈钢、合金工具钢等硬材质时切换低速档位，避免锯条过早磨损打齿。设备的操作面板集中布置在床身前侧的操作台上，集成了锯条转速调节、进给速度调节、夹紧松开控制、锯架升降控制、急停按钮等操作元件，操作人员站在设备前方即可完成全部作业操作，符合人机工程学的布局设计能够降低长时间作业的操作疲劳。

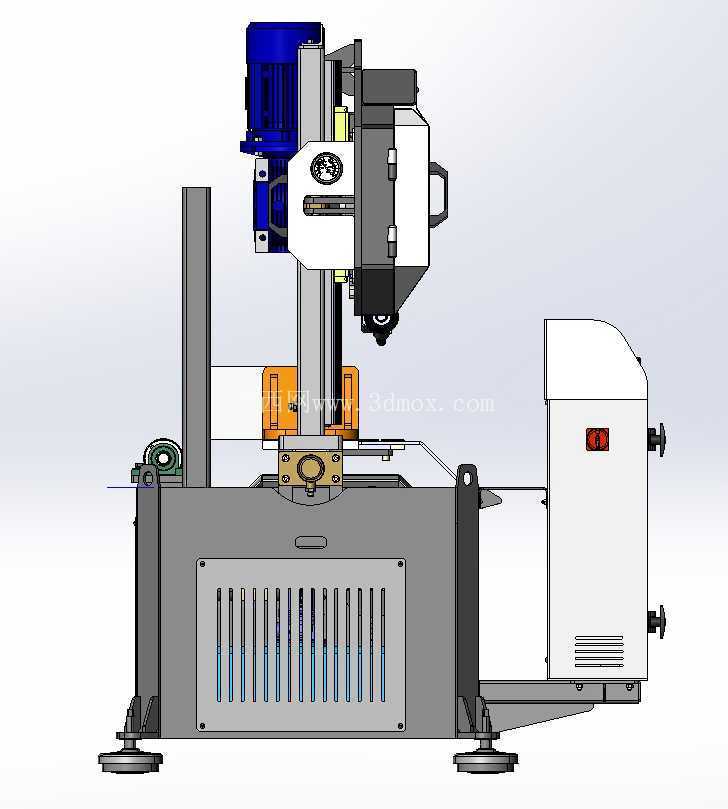

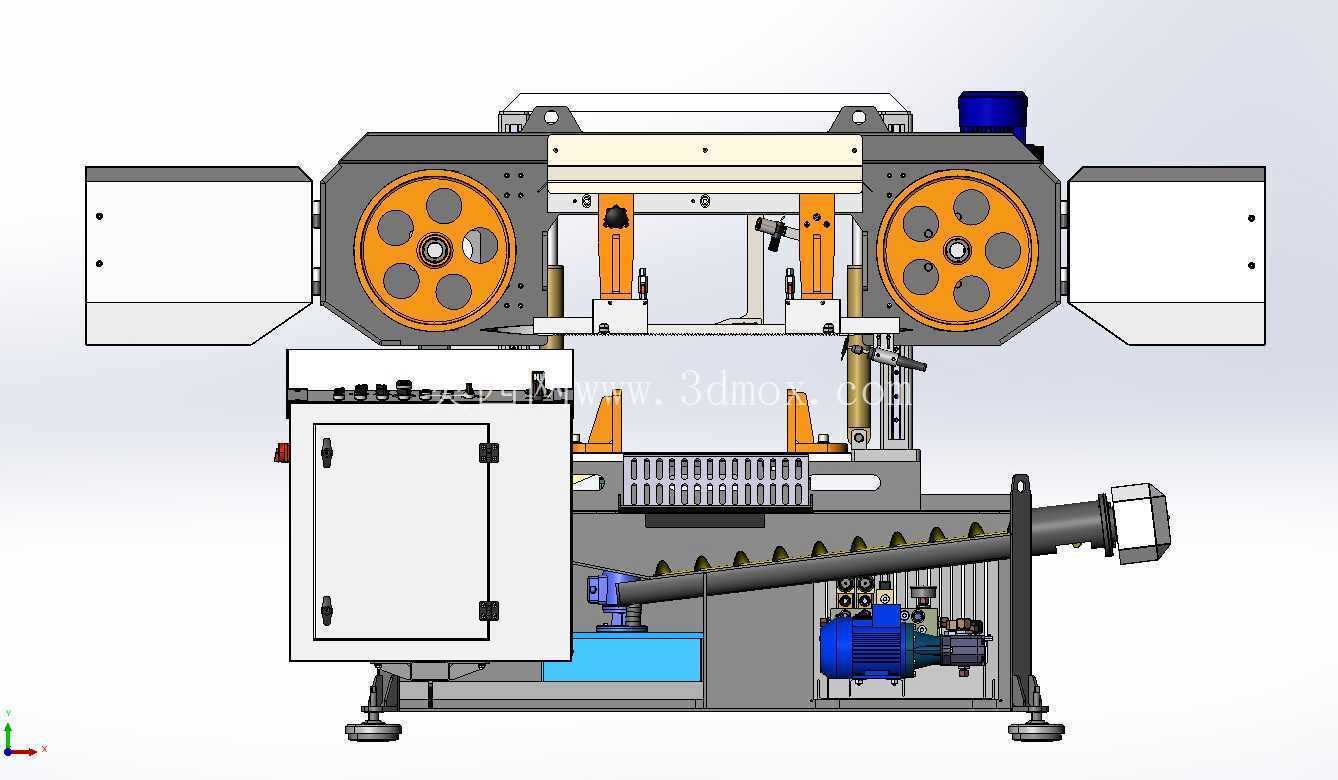

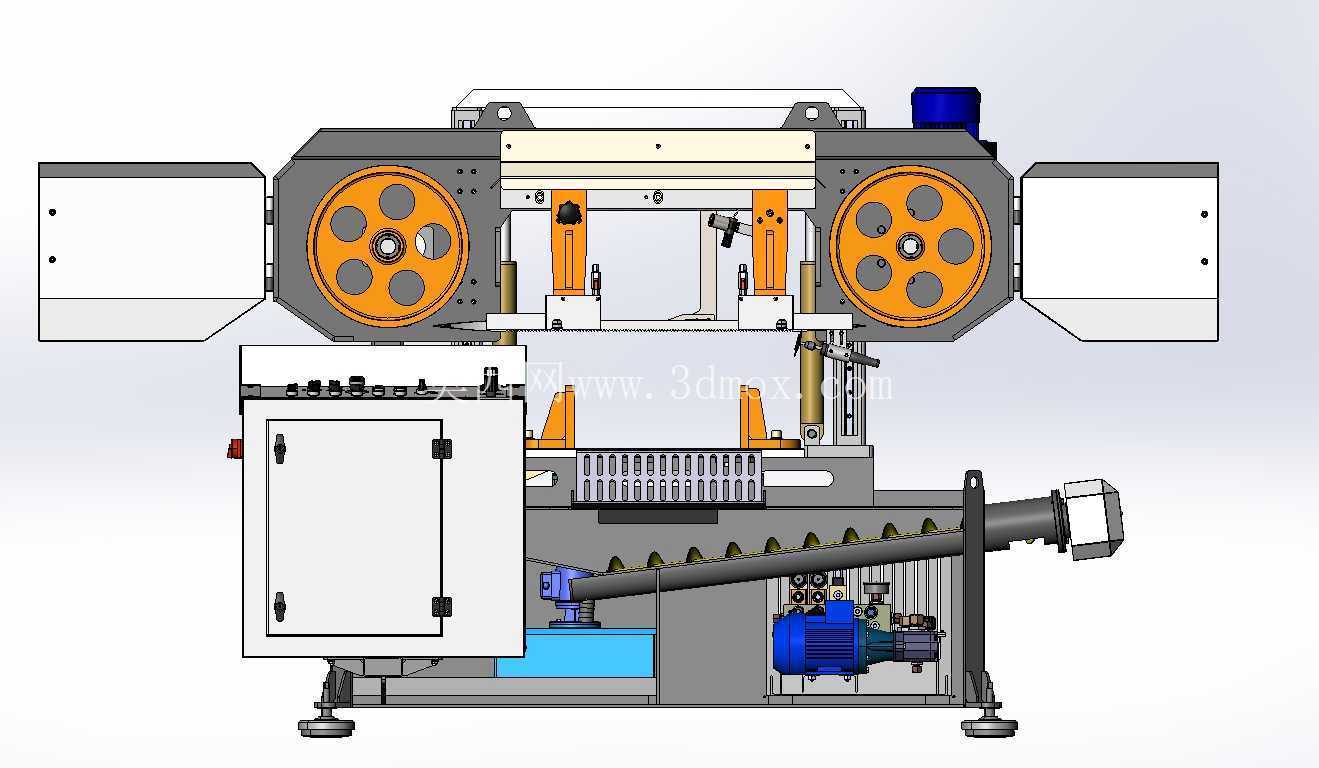

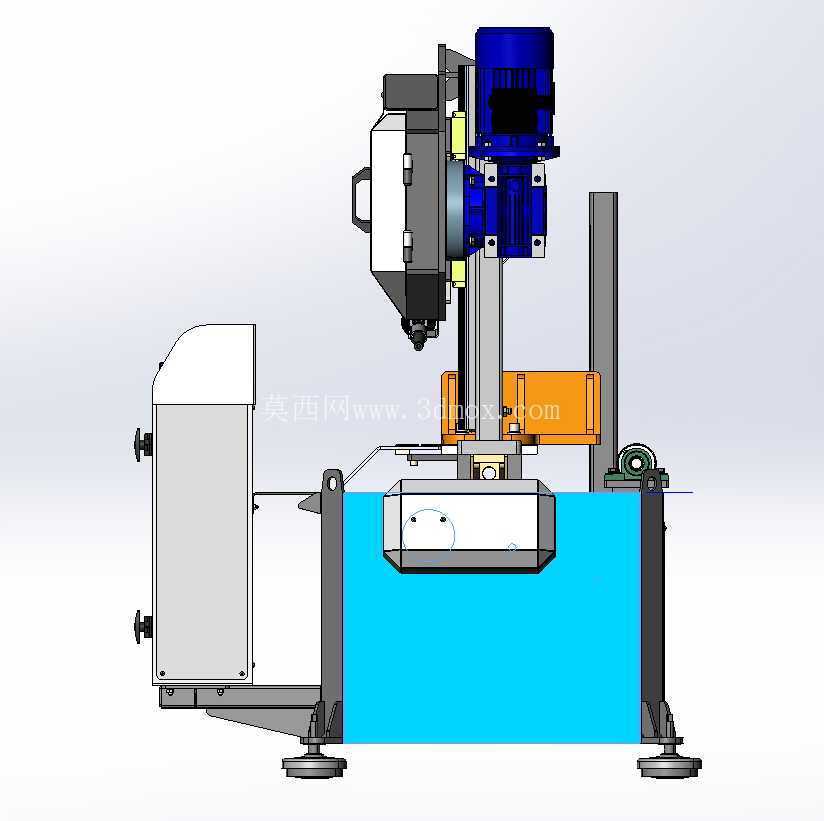

　　从安装边界来看，设备整体落地尺寸紧凑，底部设置可调式支撑脚，可根据车间地面平整度调整设备水平度，不需要额外制作复杂的安装基础，普通硬化车间地面即可满足安装要求，设备后侧预留冷却系统、电气系统的检修空间，侧面布置排屑口，可配套链板式排屑机实现切屑的自动收集清理，适配自动化生产线的下料单元布局需求。在实际选型适配过程中，这类卧式带锯的最大切削直径、最大切削矩形截面尺寸是核心选型参数，280/400的规格意味着其可满足直径280mm以内圆料、400mm宽度以内矩形截面材料的切断需求，能够覆盖绝大多数机械加工车间的常规下料尺寸需求。设备的液压系统承担锯架进给、工件夹紧、锯条张紧三个核心动作，系统压力设置在合理区间，既保证足够的夹紧力和进给力，也避免压力过高造成的元件损耗，锯条张紧机构带有过载保护功能，当切削负载超过阈值时会触发保护停机，避免锯条断裂崩飞的安全风险。冷却系统采用切削液喷淋设计，喷嘴对准锯条切削区域，在切削过程中持续冲注切削液，既可以带走切削产生的热量降低锯条温度，也能及时冲掉附着在锯条齿间的切屑，避免切屑卡滞造成的锯条损伤。从三维建模的角度来看，这款设备的模型完整还原了真实设备的结构比例、部件位置关系，包括床身的钣金罩壳、操作面板的按钮布局、锯架上的标识细节、夹持机构的钳口结构、主电机的安装位置、支撑脚的调节结构都做了精准复刻，能够用于车间布局仿真、设备教学演示、加工工序模拟等场景，建模过程中对各个运动部件的装配关系做了合理约束，可直接用于运动仿真演示，还原锯架进给、钳口夹紧的动作逻辑，为设备改造、产线布局规划提供精准的三维模型支撑。
