X22-L-DTC8高速精密电主轴结构设计

　　在精密加工领域，高速电主轴作为机床核心执行部件，其结构设计直接决定了加工精度、运行稳定性与设备适配性，本次呈现的X22-L-DTC8电主轴结构，是面向高速精密切削场景开发的紧凑型主轴单元，在结构集成度、运行可靠性与安装适配性上做了大量针对性优化。从实际应用场景来看，这类主轴主要适配中小型高速加工中心、精雕机、钻攻中心以及专用精密磨削设备，可覆盖有色金属高速铣削、小型模具精加工、微小孔钻削、精密磨削等加工工况，尤其适合对加工表面质量、刀具跳动控制有较高要求的生产场景，比如3C消费电子结构件加工、小型精密模具型腔加工、医疗器械微小零件切削等场景，这类场景往往要求主轴在高转速下保持极低的径向跳动，同时兼顾长时间连续运行的稳定性。从功能特性来看，该主轴支持双功率规格输出，可适配1.5kW与2.2kW两种功率档位，供电兼容230V与400V两种电压等级，极数支持2极与4极切换，可根据不同加工工况匹配对应的输出特性，满足粗加工大扭矩输出与精加工高转速运行的不同需求。冷却方式采用风冷设计，省去了水冷系统所需的外接管路、冷却机等配套组件，降低了设备配套成本与安装复杂度，同时避免了水冷系统漏液引发的设备故障风险，适合安装空间紧凑、配套设施简化的专用加工设备。

　　换刀接口采用8mm夹头规格，适配ER系列夹头的装夹标准，可兼容对应柄径的铣刀、钻头、磨棒等切削刀具，夹头与主轴壳体采用集成式设计，将夹头锁紧机构内置在主轴壳体内部，大幅缩减了主轴前端的悬伸长度，有效降低了主轴高速运行时的前端挠度，提升了切削过程中的刀具刚性，减少了加工振纹的产生。转速上限可达55000转/分钟，为了匹配高转速下的运行精度，主轴采用高精度主轴承组，配合线圈端温度控制模块与24V独立散热风扇，可实时监控主轴绕组温度，根据运行温度自动调整散热风扇转速，避免高转速长时间运行下的热伸长累积，保障加工尺寸的一致性。整机重量控制在5.4kg，轻量化的机身设计可降低对设备Z轴驱动负载的要求，尤其适合搭载在移动速度快、动态响应要求高的小型加工设备上，减少Z轴加减速过程中的惯性冲击。防护等级达到IP30，可阻挡加工过程中产生的较大直径切屑、粉尘侵入主轴内部，同时采用创新的迷宫式密封结构，在不额外占用轴向空间的前提下，通过多层交错的密封间隙阻断切削液、粉尘进入轴承腔，相比传统接触式密封，迷宫式密封不存在密封件磨损问题，可长期保持密封可靠性，同时减少了密封件带来的运转阻力，降低了主轴高速运行的温升。

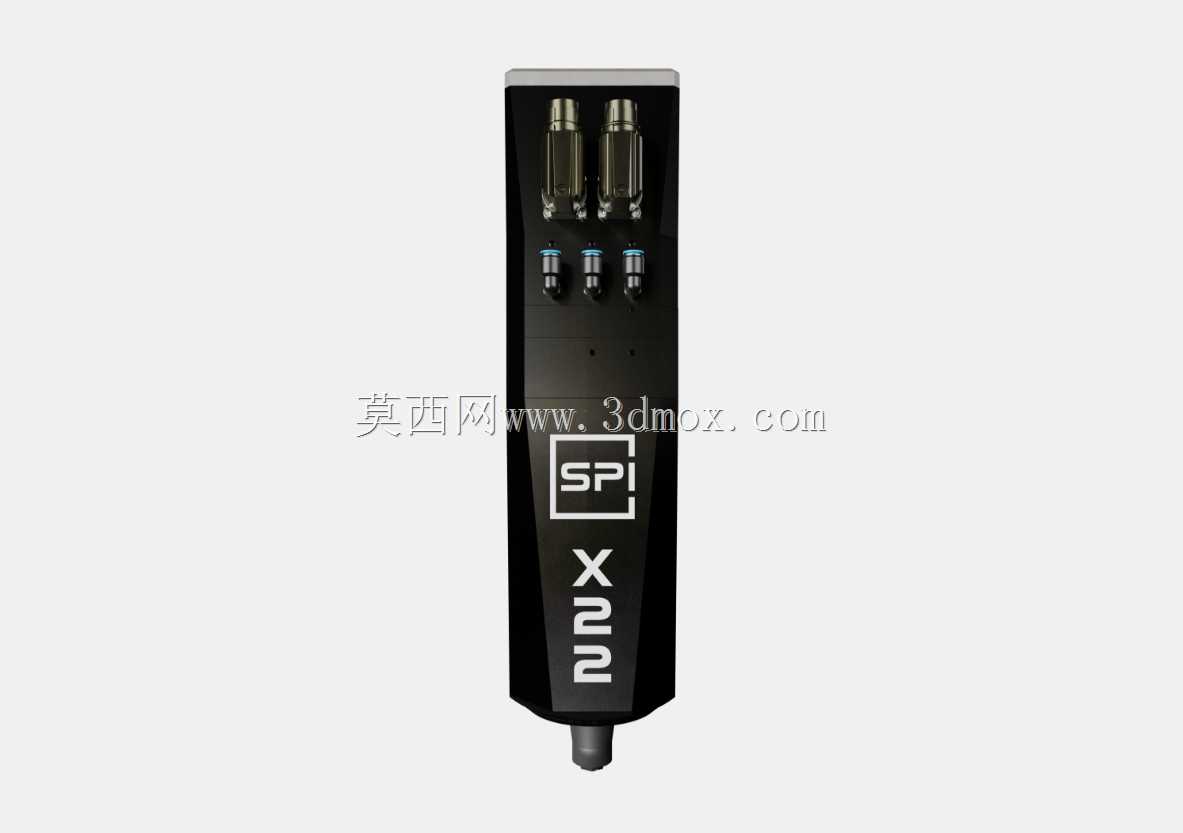

　　在安装适配性上，该主轴采用智能安装系统设计，壳体外形为规整的柱面结构，预留了标准的安装定位面与接口，可适配常见的主轴夹座安装方式，无需额外制作复杂的过渡安装板，降低了设备集成的设计与加工成本。从设计思路来看，这款主轴的核心开发逻辑是在紧凑的机身尺寸内，平衡高转速、高精度、高可靠性与易集成性的多重需求，没有盲目追求过高的功率参数，而是针对中小型精密加工设备的实际使用痛点，将夹头机构集成、风冷散热优化、迷宫密封改进、轻量化设计作为核心优化方向，尽可能压缩主轴的外形尺寸，减少安装所需的空间边界，其柱形壳体的外径尺寸控制在适配常规主轴夹座的范围内，轴向长度也做了针对性优化，避免安装后出现Z轴行程不足的问题。在结构细节上，主轴顶部的气电接口采用标准化快插设计，动力接线与气路接口布局规整，避免了管线弯折干扰，安装时可快速完成接线与接管作业，降低现场安装调试的难度。主轴前端的出轴部分做了圆滑过渡处理，减少了高速旋转时的风阻与气流扰动，同时避免了切屑在主轴前端堆积。从三维建模的角度来看，该模型完整还原了主轴的外部轮廓、接口位置、安装基准面、标识区域的细节，结构工程师在进行设备整体布局设计时，可直接调用该模型进行干涉检查，验证主轴与Z轴滑台、夹具、加工舱室的空间匹配性，提前排查安装过程中可能出现的空间干涉问题，减少后续设计变更的成本。

　　对于设备选型人员而言，可通过模型直观了解主轴的接口位置、安装尺寸、外形轮廓，结合自身设备的安装空间、加工需求判断该主轴的适配性，无需反复核对二维图纸的尺寸参数，提升选型效率。在实际加工应用中，这类紧凑型高速主轴的优势还体现在动平衡表现上，由于整机结构紧凑、重量分布均匀，出厂前完成整机动平衡校正后，高转速运行时的振动值可控制在极低水平，不仅能提升加工表面质量，还能延长轴承与刀具的使用寿命，降低长期使用的维护成本。相比同功率等级的水冷主轴，风冷设计的该款主轴在冬季低温环境下使用时，无需担心冷却管路冻裂的问题，对使用环境的适应性更强，同时日常维护仅需定期清理散热风道的粉尘即可，维护流程简单，适合小型加工车间、批量配套的专用设备使用。
