CNC加工用激光铣削快换式背板结构

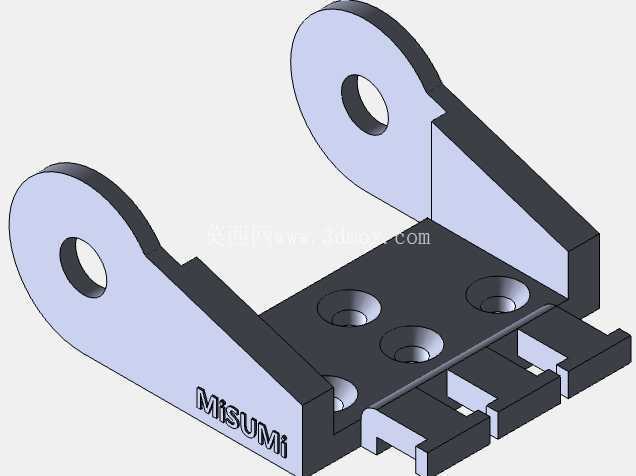

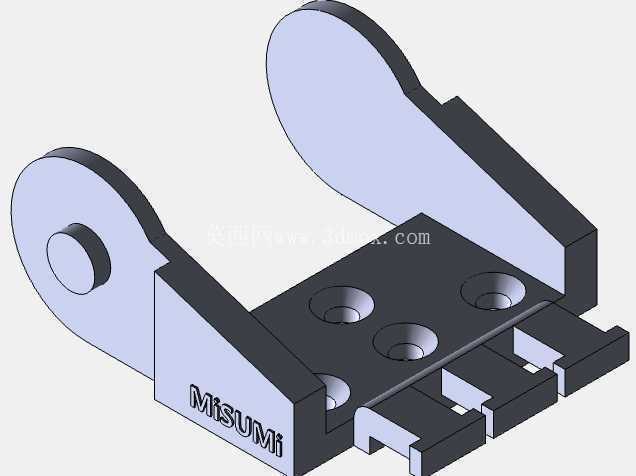

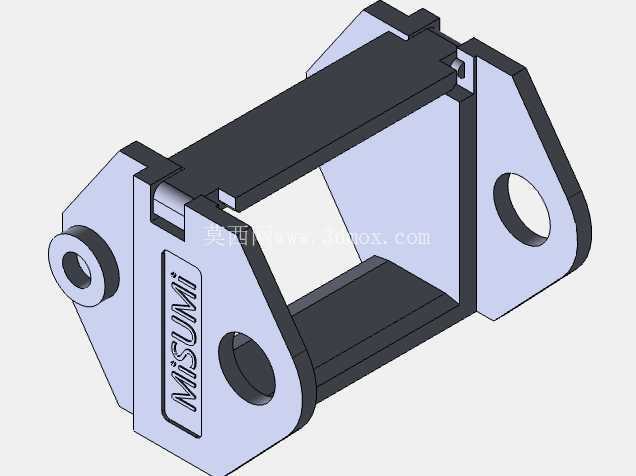

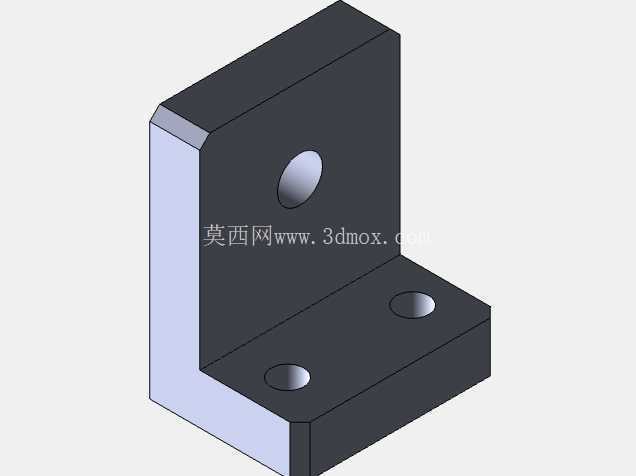

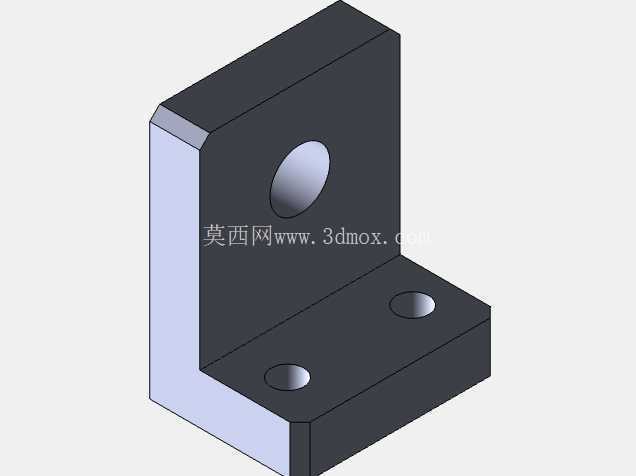

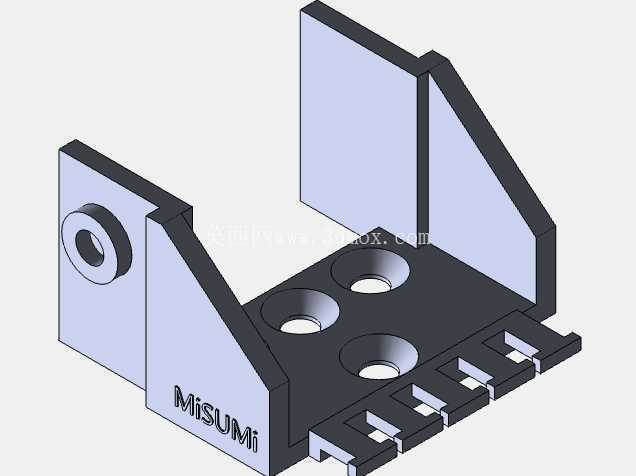

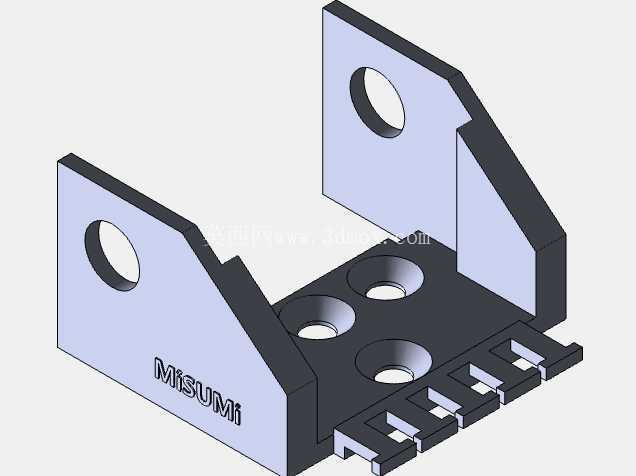

　　在CNC精密加工产线的激光加工与铣削工序切换场景中，这类快换背板承担着工序转接时的工件基准定位、装夹承载核心作用，不少车间在切换激光刻蚀、精铣工序时，常因为工装基准不统一出现重复找正耗时长、二次装夹错位超差的问题，这款背板的结构设计正是针对这类现场痛点展开。从结构功能来看，背板主体采用分体式承力布局，两侧带铰接孔的立板作为安装连接端，孔位公差严格匹配机床工作台的铰接销轴尺寸，安装时可通过销轴实现快速挂装定位，无需反复打表找正安装面，单次换装时间可压缩至传统螺栓锁紧工装的三分之一以内。

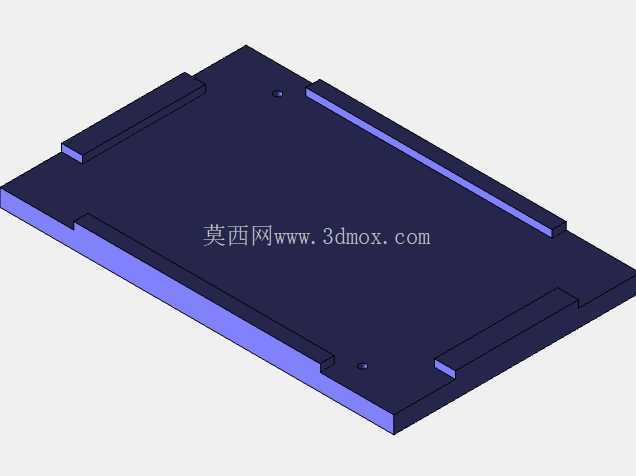

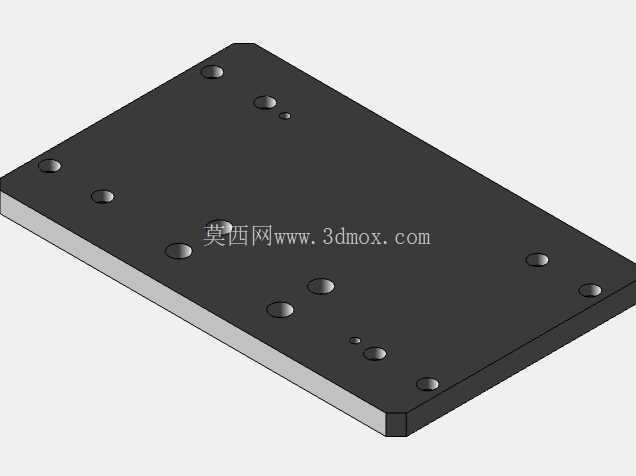

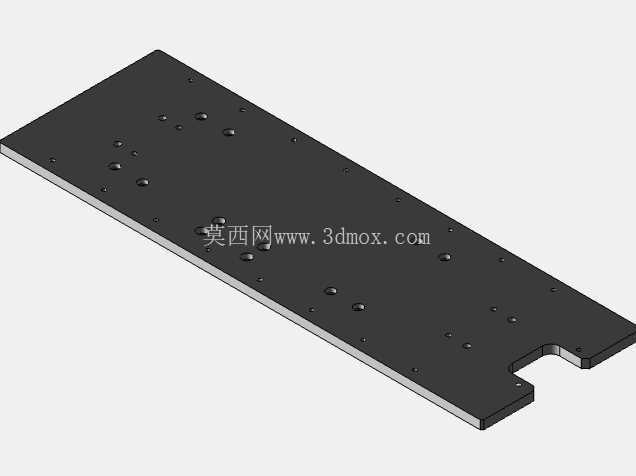

　　底部的安装基板上设置了多组沉头安装孔，孔位排布兼顾了不同尺寸工件的装夹需求，沉孔深度经过精确核算，锁紧螺栓装入后端面完全低于基板承载面，不会对工件放置产生干涉，基板前端的阶梯卡位结构，可直接卡入机床工作台的定位槽内，限制X、Y两个方向的窜动自由度，配合两侧立板的铰接孔锁紧，可实现完全定位，装夹刚性满足高速铣削与激光加工的受力要求。设计过程中优先考虑了加工场景的受力特性，激光加工时背板主要承受工件的自重与轻微的热辐射影响，而铣削工序会承受周期性的铣削冲击力，因此立板与基板的连接位置采用了大圆角过渡结构，避免应力集中导致的工装变形，立板厚度与基板厚度的比例经过受力仿真验证，在满负荷铣削参数下，背板的形变量控制在0.02mm以内，满足精密加工的形位公差要求。

　　安装边界方面，两侧立板的铰接孔中心距严格匹配对应型号CNC机床的工作台挂装孔位，基板底面的平面度要求达到0.01mm/100mm，安装后与工作台面的贴合间隙不超过0.005mm，保证装夹基准的一致性；前端卡位的阶梯尺寸适配标准T型槽工作台的槽宽，无需额外加装转接块即可直接安装。实际使用中，这类背板可兼容激光打标、激光刻蚀、平面精铣、台阶面铣削等多道工序的装夹需求，工件通过压板锁紧在基板承载面上后，切换工序时无需拆卸工件，只需将背板连同工件整体从当前工位拆下，挂装到下一工序的机床上即可，全程保持工件的装夹基准不变，有效避免了二次装夹带来的定位误差，尤其适合小批量多工序的精密零件加工场景。

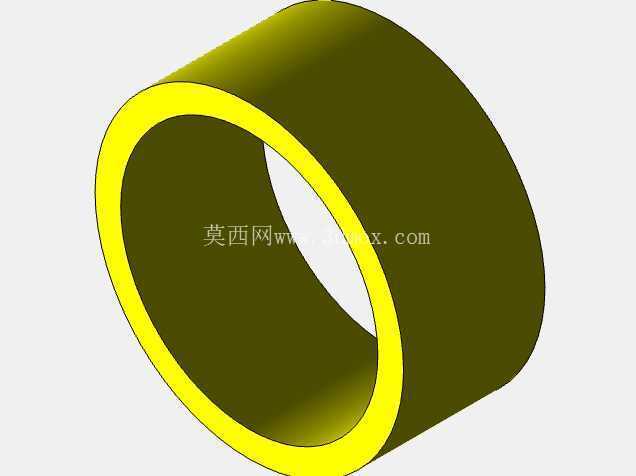

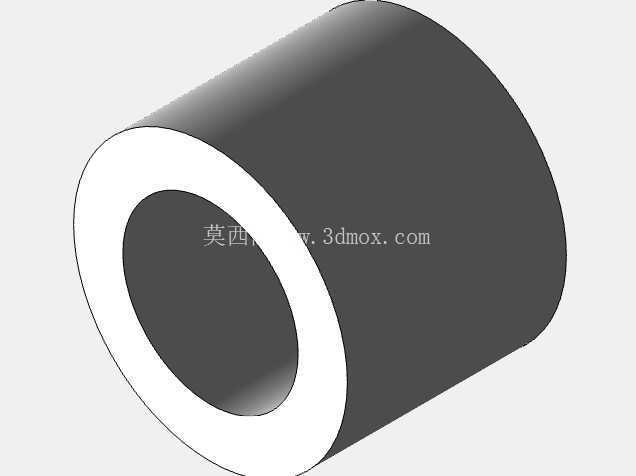

　　基板上的MisUMi标识对应标准件适配规格，安装孔位可兼容标准规格的机床压板、定位块等附件，无需单独定制配套装夹零件，降低了工装的配套成本。立板上的铰接孔采用了镶套设计，长期拆装产生磨损后可单独更换衬套，无需整体更换背板，延长了工装的整体使用寿命，衬套采用耐磨轴承钢材质，硬度达到HRC58-62，可承受上万次的插拔拆装而不出现明显的孔径磨损，保证长期使用后的定位精度保持性。在激光加工场景中，基板的承载面经过发黑处理，可减少激光反射对加工头的影响，同时表面的硬质氧化层可抵御激光加工产生的飞溅物粘附，清理时只需用铜刷轻扫即可去除表面残渣，不会刮伤基准面。铣削加工时，基板的侧边设置了排屑缺口，加工产生的切屑可顺着缺口排出，不会在工件与背板的贴合面之间堆积，避免切屑垫起工件导致的加工平面度超差问题。
