带液晶显示的灭火系统控制操作盒

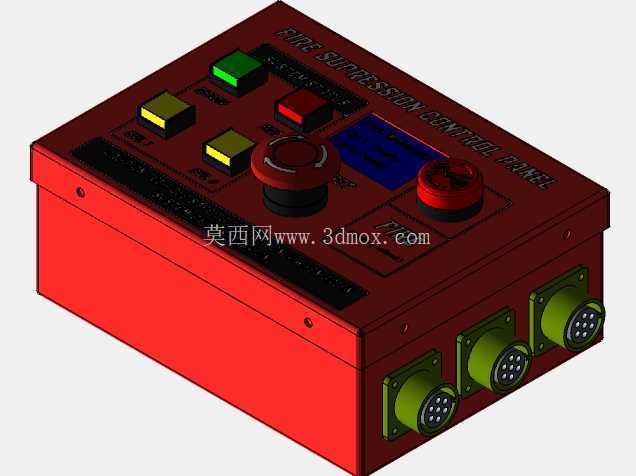

　　这款灭火系统控制操作装置，主要面向工业消防、特种车辆舱室、小型设备间的固定式灭火系统配套使用，日常安装在防护区域出入口或值守点位墙面，也可适配嵌入式安装在设备柜体侧壁，作为整套灭火系统的人机交互核心节点存在。从结构设计来看，整体采用方正的金属壳体结构，壳体边角做了小圆弧过渡处理，既避免安装运维过程中尖锐边角划伤操作人员，也能在一定程度上降低磕碰带来的壳体变形概率，壳体壁厚按照常规工业电控盒标准选取，兼顾结构强度与整体重量控制，安装时可通过壳体背部的四个安装孔完成固定，安装孔位预留了足够的调节余量，适配现场安装的孔位偏差。

　　面板区域的布局完全遵循消防设备操作的人机工程逻辑，最醒目的位置设置了大直径红色急停按钮，按钮采用蘑菇头设计，触发行程短、按压力度要求低，紧急状态下操作人员无需精准瞄准即可快速拍击触发，切断系统输出或启动紧急灭火流程；急停按钮旁设置了带防护圈的红色启动按钮，避免日常运维过程中的误触触发。面板上排布的多组状态指示灯，分别对应系统电源、火警预警、灭火释放、系统故障四类核心状态，不同指示灯采用差异化配色，绿色对应电源正常、黄色对应预警与故障、红色对应火警与释放状态，操作人员在值守点位距离3-5米位置即可快速识别系统运行状态，无需凑近查看细节。

　　面板中部嵌入的液晶显示屏，可实时展示防护区域的温度参数、灭火剂瓶组压力值、回路连通状态等核心运行数据，替代传统多段数码管的显示方案，单屏即可展示全部运行参数，减少操作人员的信息读取成本。面板下方的三个航空插头接线端口，采用向外凸出的安装方式，端口自带密封锁紧结构，接线完成后可达到基础的防尘防水等级，适配工业现场的复杂使用环境，端口分别对应电源输入、探测信号输入、灭火执行输出三类线路，接线时可通过端口旁的丝印标识快速区分，无需对照图纸反复核对，降低现场接线的出错概率。壳体侧面预留了接地端子安装位，安装完成后可直接连接现场接地排，满足电控设备的安全防护要求。

　　设计过程中充分考虑了现场运维的便利性，壳体上盖与底座采用螺丝固定连接，内部预留了足够的走线空间，线路板安装位设置了绝缘隔离柱，避免线路与金属壳体直接接触带来的短路风险，更换内部元件时只需拆开上盖螺丝即可完成操作，无需整体拆卸安装底座。面板表面的丝印标识采用耐磨油墨印刷，长期使用不会因频繁擦拭、光照出现脱落模糊问题，所有操作元件的安装孔位均按照标准工业元件尺寸开孔，后期更换按钮、指示灯等易损件时可直接采购标准件替换，无需单独定制配件。从安装边界来看，装置整体向外凸出的接线端口与按钮高度都做了统一控制，安装后不会突出墙面过多，避免过往人员磕碰，嵌入式安装时壳体深度也适配常规电控柜的柜体厚度，无需额外改造柜体结构。在实际应用场景中，这类控制装置可独立配套七氟丙烷、干粉、二氧化碳等多种类型的固定式灭火系统，无需针对不同灭火剂类型大幅调整内部结构，只需更换对应参数的采集模块即可适配，通用性较强。
