双电源自动转换开关结构设计

在低压配电系统的末端供电场景里，双电源自动转换开关是保障关键负载连续供电的核心元件，常见于商业综合体消防供电回路、数据中心末端配电、医院手术室供电、工业生产线控制回路供电等不允许出现长时间断电的场景，当主供电回路出现失压、缺相、过流等故障时，装置可自动完成常用电源与备用电源之间的切换，避免负载因断电停运造成生产损失或安全事故。

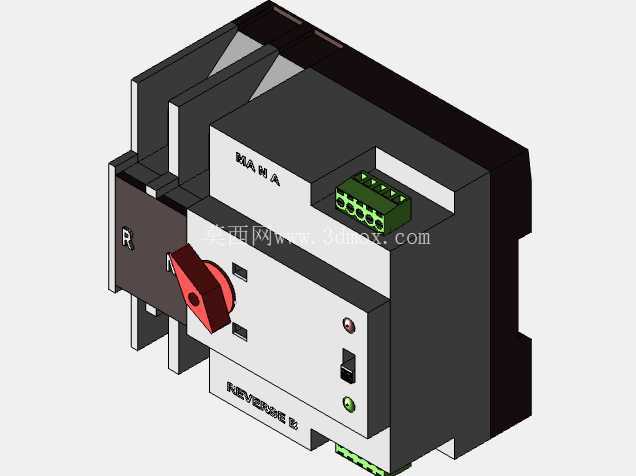

从结构设计来看，这款双电源转换开关采用一体式模块化布局，主体分为主电源接入区、备用电源接入区、操作执行机构、状态指示区、二次接线端子区几个部分。主、备电源的进线端分别设置在装置上下两侧的接线位，每个极位都预留了足够的接线空间，接线端子采用压接式结构，可适配不同线径的铜芯电缆，接线位旁标注了清晰的相序标识R、N，避免施工接线时出现相序错接的问题。操作机构区域设置了红色的手动操作手柄，在装置调试、检修或者自动控制回路故障时，运维人员可通过手柄完成手动分合闸操作，手柄旁设置了分合闸状态的机械指示窗口，可直观判断当前开关的合闸位置，无需额外借助验电工具即可确认电源投切状态。

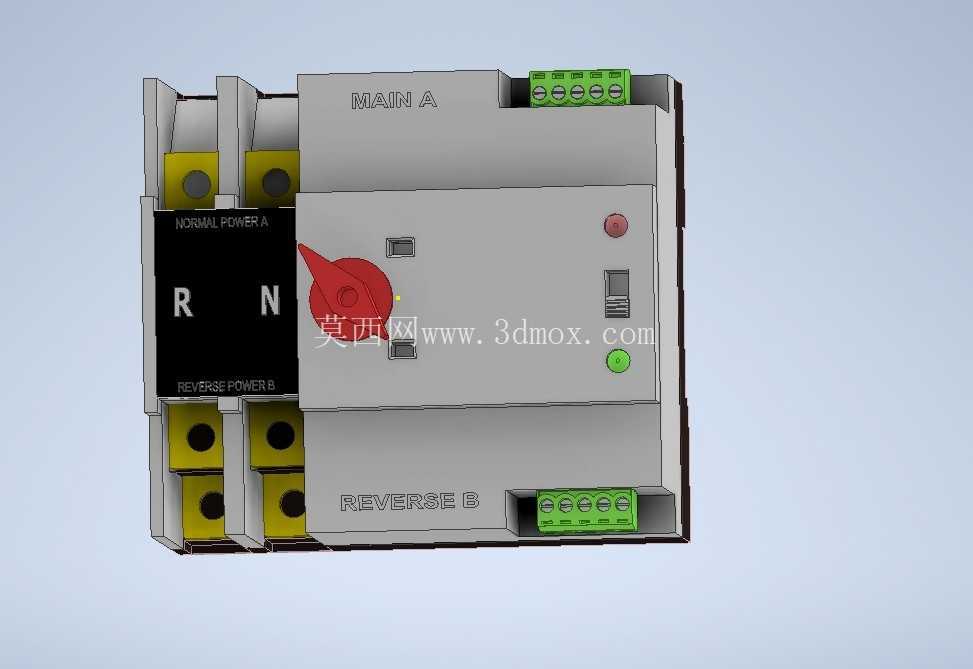

操作面板上设置了两个状态指示灯，红色指示灯对应主电源供电状态，绿色指示灯对应备用电源供电状态，指示灯采用嵌入式安装，与面板表面齐平，避免日常运维中磕碰损坏。装置上下两端都设置了绿色的二次接线端子排，端子排采用栅格化布局，每个端子位都有对应的编号标识，方便二次控制回路的接线与故障排查，端子排旁预留了走线空间，二次线接入后可通过装置自带的线卡固定，避免线缆晃动造成端子松动。

从安装边界来看，这款开关采用标准导轨式安装结构，背部的卡扣可直接卡装在低压配电柜内的35mm标准安装导轨上，无需额外打孔固定，安装时需在装置上下两侧预留不小于50mm的散热空间，左右两侧预留不小于20mm的操作空间，方便后期接线与检修操作。装置的进出线方向支持下进下出或者上进下出的接线方式，可适配不同柜型的走线布局，柜体开孔时需参照装置的外形尺寸预留安装位，避免安装时出现干涉。

在功能设计上，开关的机械联锁结构可保证主、备电源合闸位置存在可靠的机械互锁，杜绝两个电源同时合闸造成的相间短路故障，即使在控制回路失效的情况下，机械联锁也能可靠动作，保障配电安全。自动控制回路可实时监测两路电源的电压状态，当主电源电压偏离额定值达到动作阈值时，控制模块会驱动操作机构完成电源切换，切换过程的延时参数可根据现场负载特性调整，避免因电网瞬时波动造成不必要的电源切换。

建模过程中，对装置的所有外观细节都做了还原，包括接线端子的螺纹结构、操作手柄的防滑纹理、面板上的丝印标识、外壳的散热筋结构，所有装配间隙都参照实物尺寸设置，可直接用于配电柜的布局干涉检查、运维培训演示、配电方案的可视化展示，结构工程师在做柜内布局时，可直接调用该模型核对安装尺寸，确认与柜内其他元件的安全距离，减少实际安装时出现的尺寸不匹配问题。
