壁挂式金属配电箱体结构设计方案

项目分类:配电柜 发布时间:2025-12-18 ID:1099238
  • 壁挂式金属配电箱体结构设计方案
  • 壁挂式金属配电箱体结构设计方案
  • 壁挂式金属配电箱体结构设计方案
  • 壁挂式金属配电箱体结构设计方案
  • 壁挂式金属配电箱体结构设计方案
  • 壁挂式金属配电箱体结构设计方案

这款配电盘壳体采用分体式钣金结构设计,主要面向民用建筑、小型工业车间、户外临时用电点位的低压配电回路承载场景,可容纳断路器、接线端子、小型漏电保护模块等常规低压电气元件,为内部电气组件提供物理防护与规整的安装载体。从实际使用场景出发,该结构优先考虑壁挂安装的适配性,箱体背部预留的安装孔位采用对称式排布,可适配常规膨胀螺栓固定需求,安装时无需额外定制转接支架,直接贴合混凝土墙面、轻钢龙骨墙面即可完成固定,安装孔周边做了局部压型加强处理,避免长期承重后钣金孔位出现形变撕裂的问题。

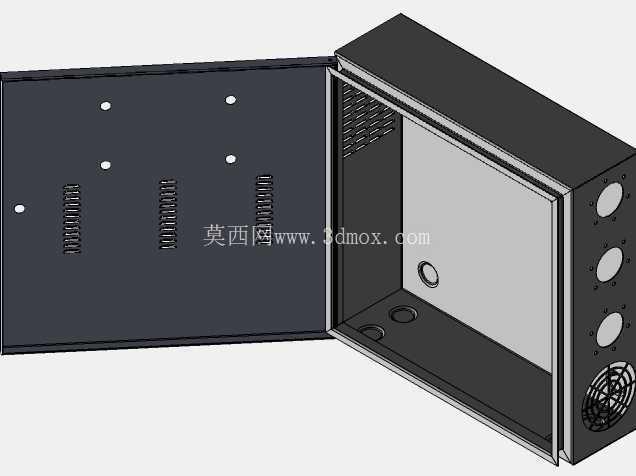

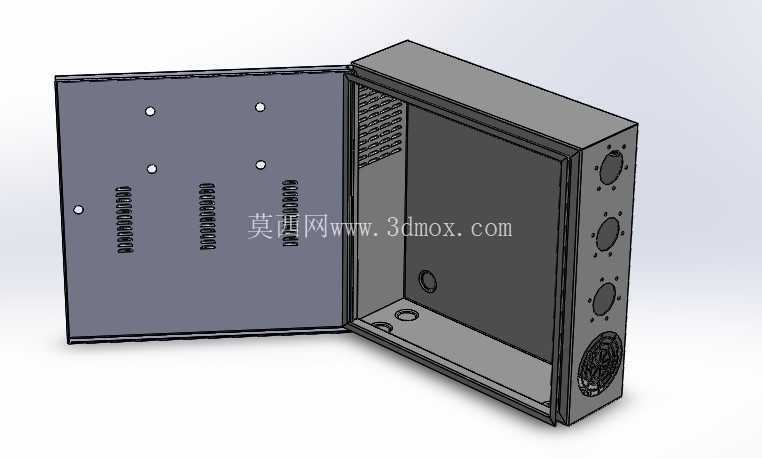

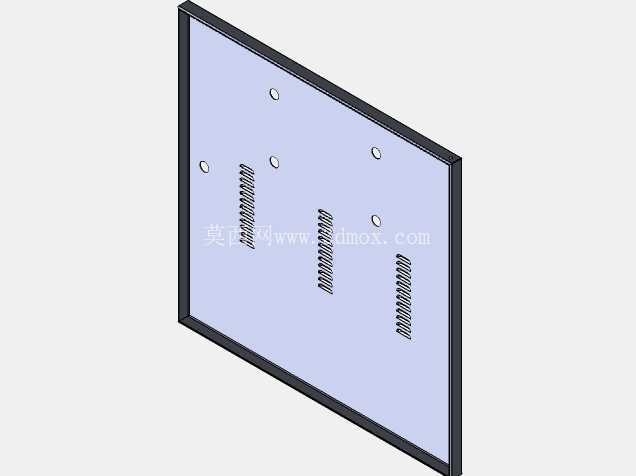

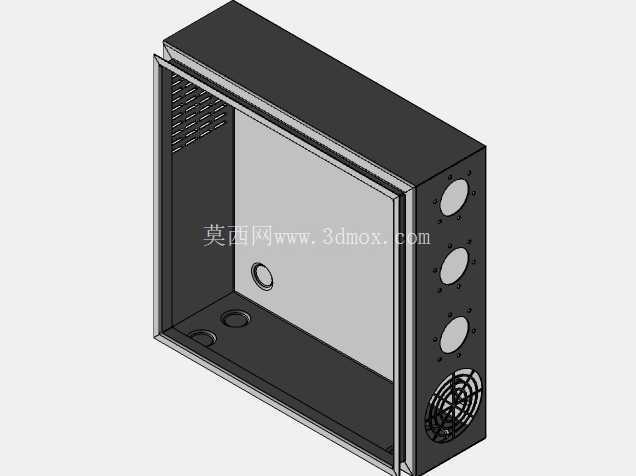

箱体采用门体与主腔体铰接的开合结构,门体内侧预留了足够的走线空间,可排布二次回路控制线、指示灯接线等细径线缆,门体与主腔体的贴合面做了翻边折边处理,闭合后可形成简易的防尘迷宫结构,减少日常环境中浮尘、飞溅水渍进入腔体内部的概率,适配室内干燥、少尘的常规配电场景使用。主腔体侧面预留了多组圆形进出线孔位,孔位采用预压痕设计,现场施工时可根据实际进出线缆的数量、线径敲落对应位置的压片,无需现场使用开孔器二次加工,孔位边缘做了钝化卷边处理,避免穿线时锋利的钣金切口划伤线缆绝缘层,降低施工过程中的安全隐患。

腔体内部的安装底板采用独立可拆卸式设计,底板上预留了多组规则排布的元件安装孔与扎带固定孔,电气元件可先在底板上完成预接线、预调试后,再整体推入箱体完成固定,大幅缩减现场安装的作业时长;底板与主腔体之间预留了15mm左右的走线间隙,强电主回路线缆可沿间隙排布,避免线缆挤压元件引脚造成接触不良的问题。腔体下部预留了散热风扇安装位,可根据内部元件的发热功率选配对应尺寸的轴流风扇,形成下进上出的自然散热风道,当内部承载的元件总发热功率较低时,也可直接保留该位置的封板,无需额外加装散热组件,适配不同负载等级的配电需求。

从结构设计逻辑来看,整个壳体的钣金折弯工序均采用常规90度直边折边,无复杂异形曲面结构,普通数控折弯设备即可完成全部加工工序,无需定制特殊成型模具,可有效控制批量生产的加工成本;所有钣金拼接位置均采用点焊固定后打磨平整的工艺,焊接位置做了内藏式处理,外部无明显焊疤,表面做静电喷塑处理,既提升壳体的防锈耐腐蚀能力,也能保证外观的规整度。在安装边界尺寸上,该结构的整体外轮廓深度控制在150mm以内,壁挂安装后突出墙面的距离较小,不会占用过多的通道通行空间,适合安装在走廊、设备旁侧等空间相对局促的位置;门体开合角度可达到120度以上,完全打开后不会遮挡腔体内部的元件操作空间,日常检修、分合闸操作时无需完全拆卸门体,单人即可完成常规运维作业。

考虑到现场接线的便利性,腔体底部预留了两个独立的接地螺栓安装位,可分别连接门体接地与进线电缆的保护接地线,接地位置做了露铜处理,避免喷塑层影响接地导通效果,满足低压配电设备的安全规范要求。侧面的进出线孔位上下排布间距经过核算,可同时容纳多根大线径动力电缆从不同位置进入腔体,避免多根线缆集中在同一孔位出现挤压变形、绝缘层破损的问题;门体与主腔体之间预留了接地跨接线的安装位置,即使门体处于打开状态,也能保证门体与主腔体的等电位连接,避免运维过程中出现感应电伤人的风险。
