工业方管焊接物料承载周转架结构

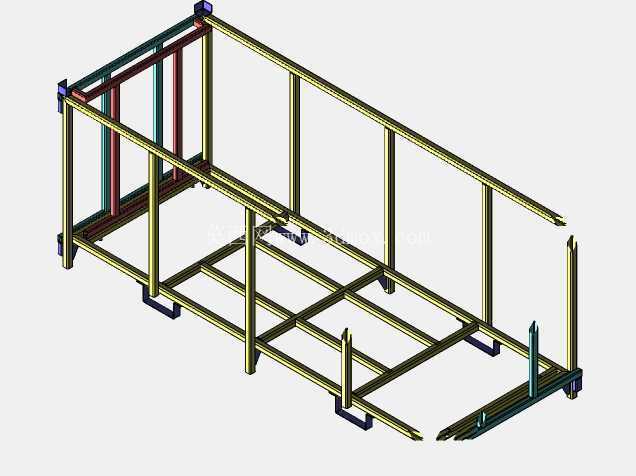

　　该框架结构主要面向生产车间内部工序间物料周转、线边暂存以及成品短途转运场景使用，属于生产物流环节常用的工位承载器具，可适配多数规则箱体类、总成类工件的存放需求，也可根据实际承载物加装隔板、导向条、防护衬垫等附件拓展使用场景。从结构设计逻辑来看，整体采用矩形型钢作为主受力构件，所有杆件连接节点均采用满焊工艺处理，避免长期受交变载荷出现焊缝开裂的问题；底部设置的折弯支脚一方面抬高框架主体，避免框架底面直接与地面接触造成磨损，另一方面预留了叉车作业的插取空间，可配合手动液压叉车、电动托盘车完成整架物料的转移，无需额外配置托盘，减少物流辅具的投入成本。

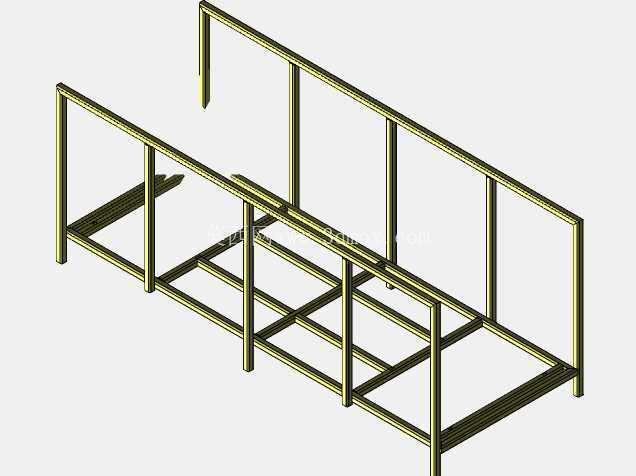

　　框架的主纵梁采用通长布置的型钢，从前端支脚一直延伸至后端支脚位置，承担主要的竖向载荷，跨中位置设置多道横向横梁，将纵梁的受力均匀传递到两侧竖杆上，同时横梁也作为承载面的支撑基础，可直接铺设钢板、木板或者网格板作为置物面；两侧的竖杆沿长度方向等距排布，既作为侧面防护结构防止物料从侧方滑落，也可作为上层拓展结构的安装基础，若需要分层存放物料，可直接在竖杆对应高度打孔安装角码，铺设层板即可实现多层存储，无需改动主体框架结构。

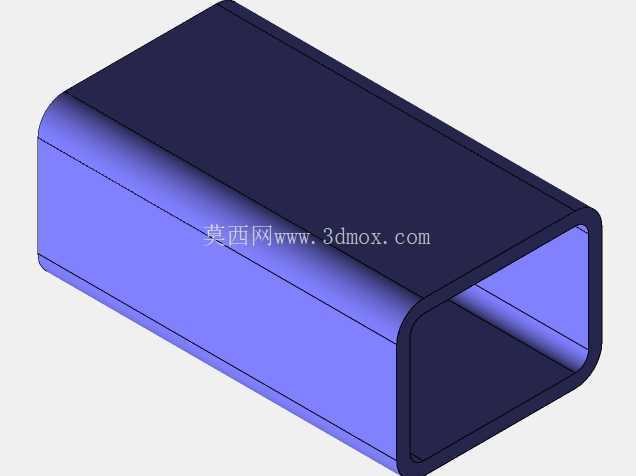

　　框架端部的杆件做了切斜处理，避免直角突出部位在转运过程中剐蹭人员或者周边设备，所有杆件的端部均做了打磨去毛刺处理，消除尖锐边角带来的安全隐患；底部支脚的接触位置可根据使用场景选配橡胶减震垫或者固定脚轮，若作为固定工位的存储架使用，加装橡胶垫可增大与地面的摩擦力，避免架体受碰撞移位，若需要频繁移动，可在支脚位置安装带刹车的万向脚轮，适配小范围的工位调整需求。从安装边界来看，该框架的整体宽度适配标准车间通道的通行宽度，可顺利通过1.2米宽的人行通道以及常规的车间防火门，长度方向可根据实际存放物料的尺寸调整杆件下料长度，当前结构的杆件排布预留了足够的调整余量，设计人员可根据承载物的重量调整型钢的壁厚，常规1吨以内的承载需求采用2mm壁厚的矩形管即可满足强度要求，若承载重量更大，可更换为3mm及以上壁厚的型材，同时在节点位置增加三角加强筋提升整体刚性。

　　在实际建模过程中，所有杆件的定位均采用基准面配合草图驱动的方式完成，后续修改尺寸时仅需调整草图中的定位尺寸即可快速完成整体框架的参数调整，无需逐个修改杆件位置；焊接节点处预留了1mm的焊接收缩余量，避免实际生产焊接后出现整体尺寸超差的问题，底部支脚的安装孔位采用长圆孔设计，可抵消部分制作过程中的安装误差，降低现场装配的难度。该结构没有复杂的曲面构件，所有零件均为标准型材切割而成，加工难度低，生产周期短，适合批量制作投入车间使用，相比成品货架，该焊接框架可根据现场实际的物料尺寸、工位空间做定制化调整，空间利用率更高，承载能力也可根据需求灵活调整，在离散制造车间的线边物流环节应用十分广泛。
