维京风格镂空结构装饰剑三维设计

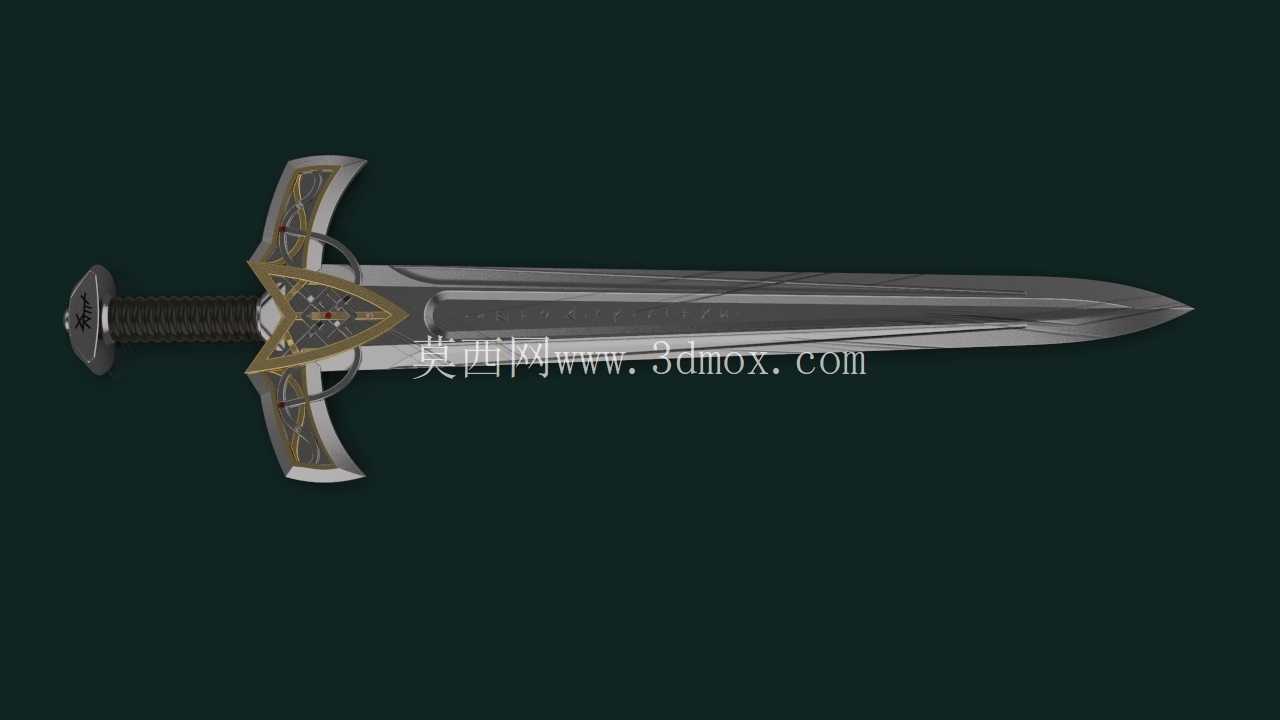

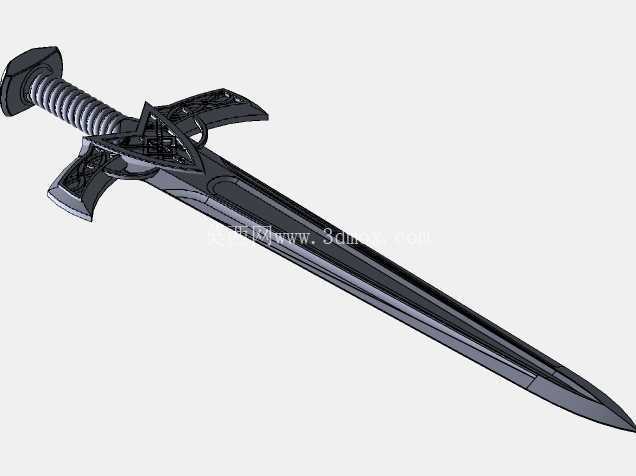

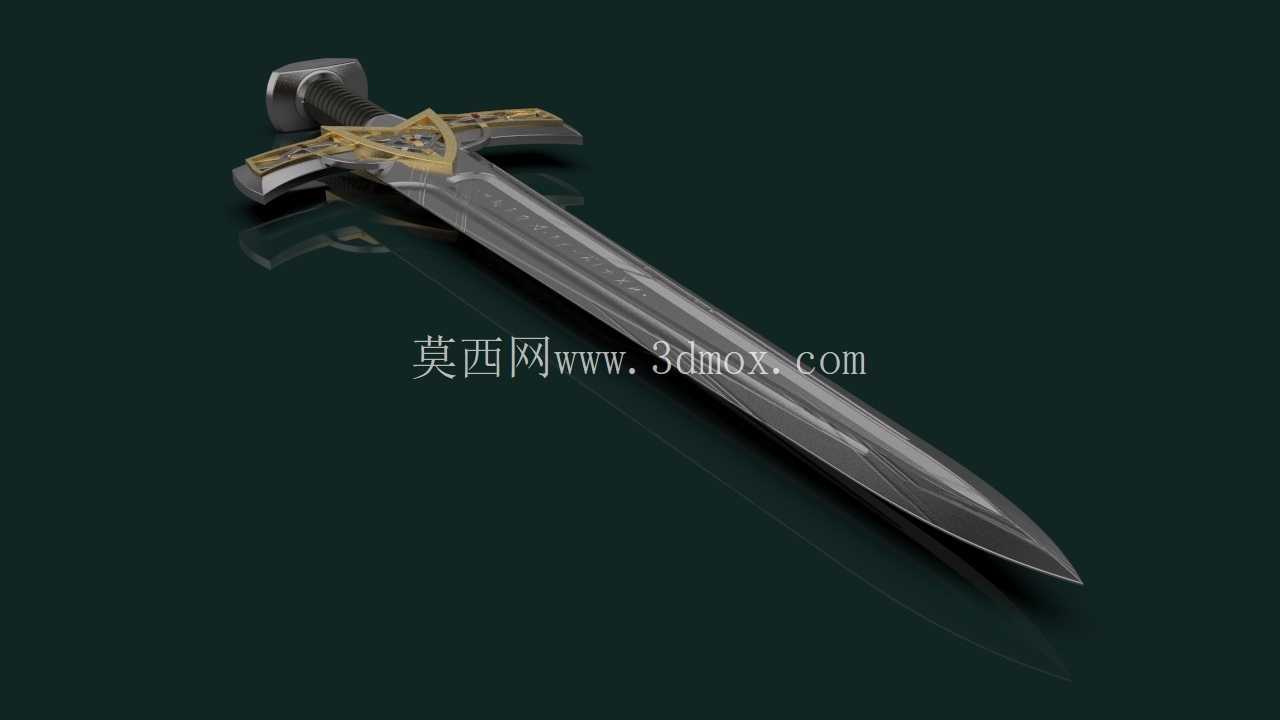

　　这款维京风格装饰剑的三维结构设计，核心面向文创周边开发、影视道具制作、主题装饰摆件生产等应用场景，区别于实战类冷兵器的结构逻辑，整体设计在还原北欧维京剑经典形制特征的基础上，做了大量结构可视化的创意调整，适配展示类产品的核心需求。从结构设计思路来看，剑身部分采用平直宽刃的经典维京剑轮廓，剑身表面蚀刻的卢恩符文凹槽做了等深0.3mm的结构处理，既满足后续蚀刻、填色工艺的加工余量要求，也避免凹槽过深影响剑身整体结构强度，剑身厚度从剑脊处的8mm向两侧刃口均匀递减至1.2mm，既保留金属剑的厚重视觉感，也能控制成品整体重量，适配桌面摆件、手持cos道具的不同承重需求。

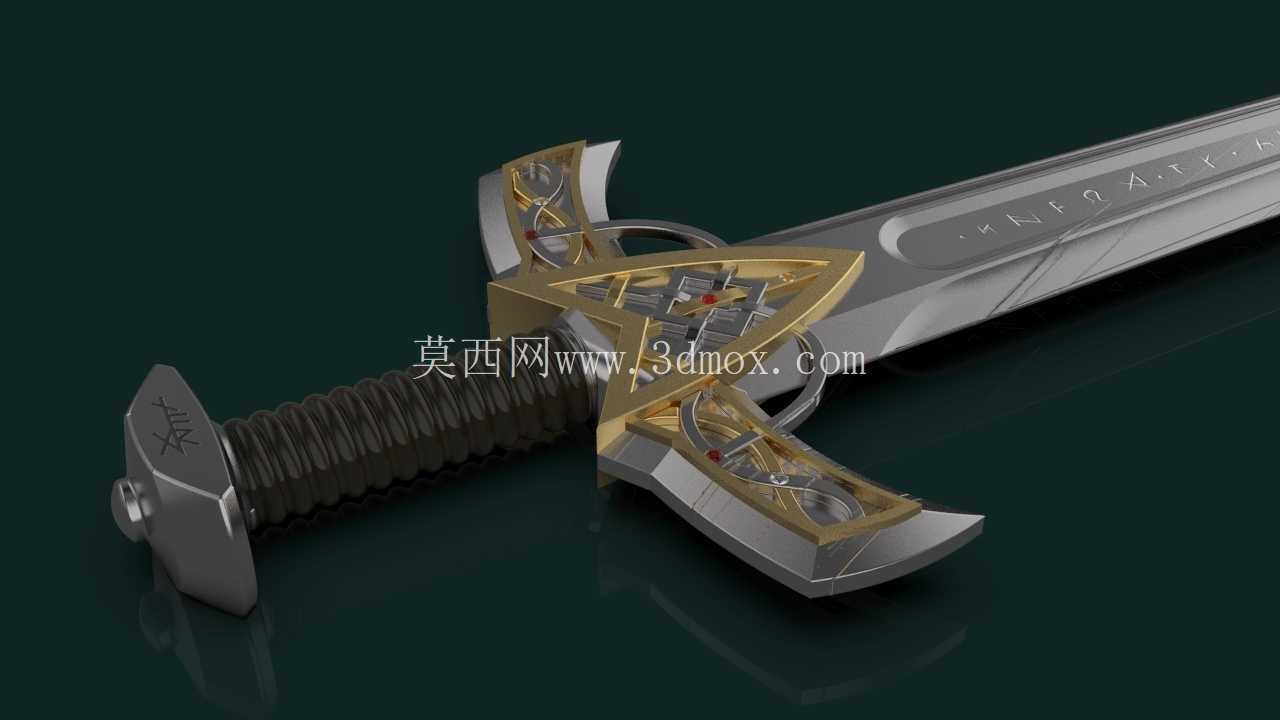

　　剑柄部分的设计是整个模型的核心亮点，区别于传统维京剑实心包裹的护手结构，这款设计将护手做成了镂空的三角对称结构，内部嵌入了仿陀飞轮的机械传动骨架，所有齿轮、连杆结构都做了可动装配间隙预留，单个齿轮的模数设定为0.5，齿间间隙控制在0.1mm，既保证3D打印或者金属铸造时不会出现粘模问题，也能让内部结构在轻微晃动时产生联动效果，提升把玩时的交互感。握柄部分采用滚花纹理的分段式结构，每一圈防滑纹理的深度为0.4mm，间距2mm，完全贴合成年人手掌抓握时的指腹贴合弧度，握柄直径设定为32mm，长度120mm，符合人体工程学的抓握尺寸要求，不会出现过粗难以握持、过细缺乏厚重感的问题。

　　剑首部分采用多边形配重结构，内部做了中空的配重仓设计，实际生产时可以根据需求填入铅块或者树脂配重块，调整整剑的重心位置，整剑总长度控制在920mm，其中剑身长度720mm，剑柄长度200mm，重心位置距离护手110mm，不管是作为手持道具使用，还是搭配剑架作为桌面摆件，都能保持良好的平衡感，不会出现头重脚轻容易倾倒的问题。安装边界方面，这款模型的所有装配结构都采用了模块化设计，剑身与护手的连接采用6mm见方的方榫结构，插入深度为15mm，配合厌氧胶粘接即可实现牢固固定，护手与握柄、握柄与剑首的连接都采用M4的标准螺纹结构，不需要额外定制连接件，通用标准螺丝即可完成整剑装配，降低生产端的配件采购成本。

　　表面处理的结构预留上，所有金属质感的外露面都做了0.1mm的抛光余量预留，金色装饰部分的结构比相邻银色结构高出0.2mm，方便后续做分色电镀或者喷涂处理时做遮罩定位，不会出现溢色、分界模糊的问题。针对不同的生产工艺，模型也做了对应的结构适配，如果采用失蜡法铸造黄铜、不锈钢材质，所有镂空位置的最小壁厚都控制在1.5mm以上，避免铸造时出现冷隔、缺料问题；如果采用光固化3D打印做树脂白模，所有悬空结构都添加了0.3mm的支撑接触位，打印完成后可以轻松打磨去除，不会在表面留下明显痕迹；如果做注塑量产的塑料版本，所有结构的拔模斜度都控制在1.5度，壁厚均匀控制在2mm，不会出现注塑缩痕、翘曲的问题。从实际用途来看，这款模型既可以直接作为文创产品的生产原型，制作不同比例的金属、树脂收藏摆件，也可以作为影视、游戏项目的道具资产，经过材质绑定后直接用于渲染、动画制作，同时其内部的镂空机械结构设计，也可以作为机械结构教学的演示案例，帮助学习者理解对称结构设计、模块化装配、工艺余量预留的实际应用逻辑。在结构校验过程中，所有相邻活动部件都做了干涉检查，齿轮啮合的重合度达到1.2，保证传动过程中不会出现卡滞、跳齿的问题，所有棱角位置都做了R0.5的圆角处理，既避免生产过程中出现锐边割手的问题，也能提升电镀、喷涂工艺的附着力，减少涂层脱落的概率。
