嵌入式箱柜提手硬壳安装基座结构

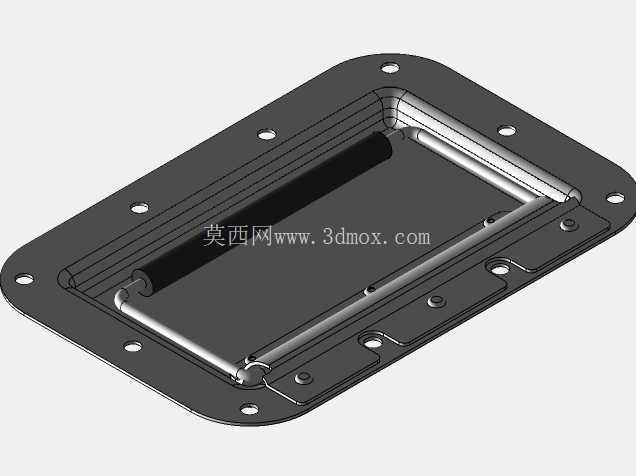

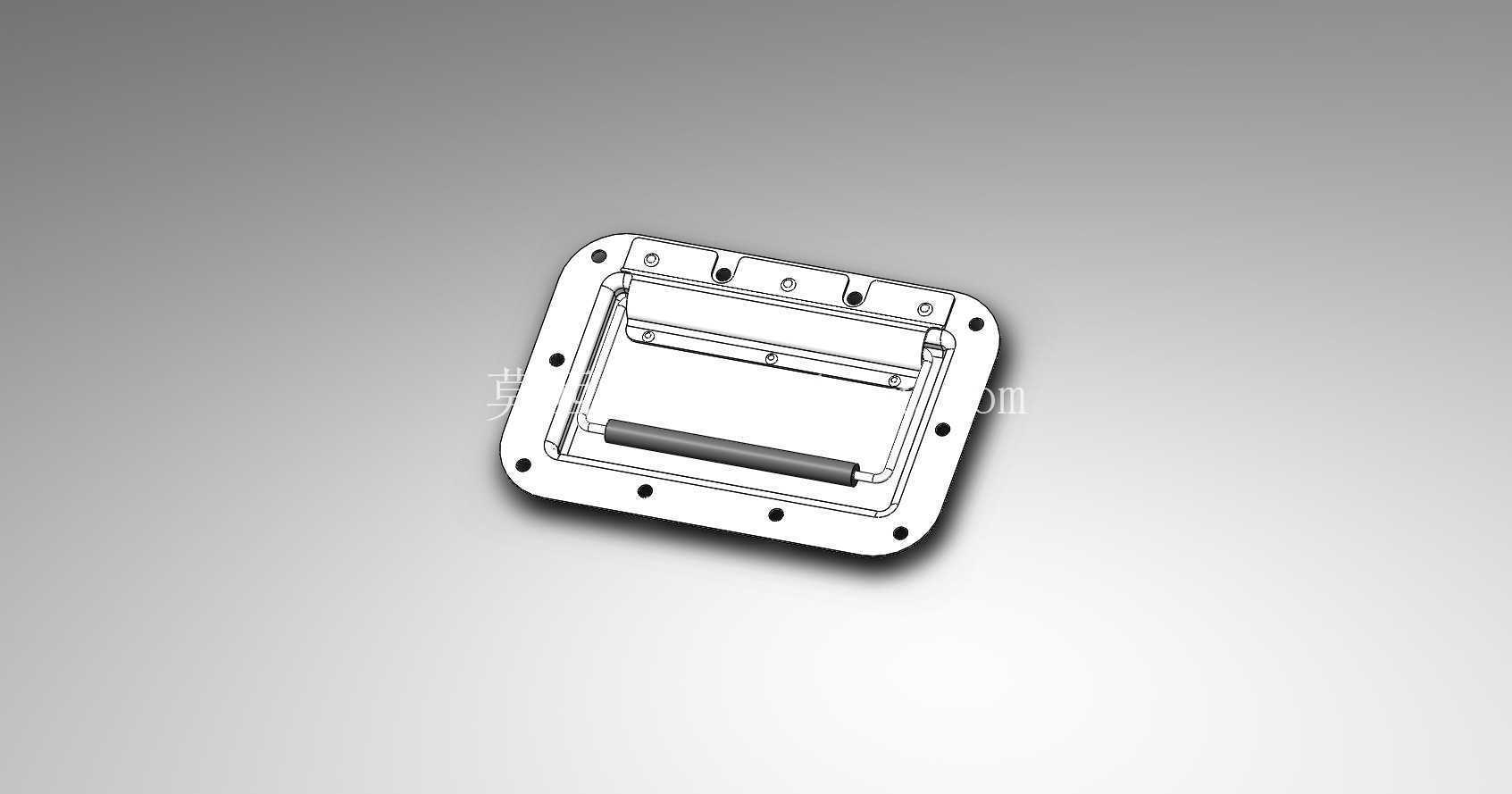

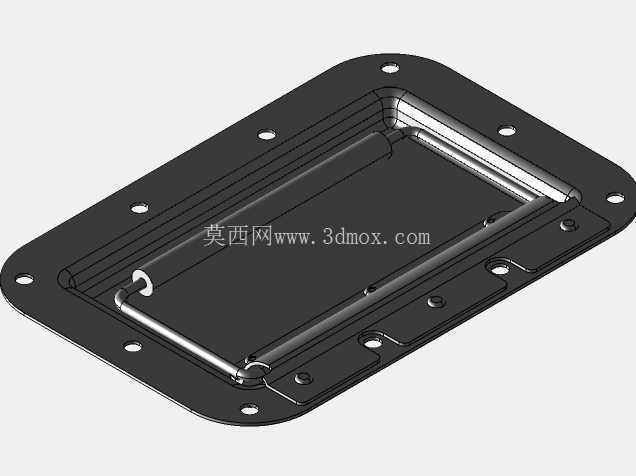

　　从结构设计来看，整个硬壳基座采用带圆角的矩形法兰安装面，法兰边缘均匀分布沉头安装孔，安装时螺丝从法兰面沉入，不会在基座外侧凸起，保证安装后基座外表面与设备外壳面齐平，法兰内侧设置一圈定位止口，安装时可以直接卡入设备外壳预先开好的安装槽内，不需要额外做定位治具，能快速对齐安装位置，降低装配时的对位难度，止口的高度根据常用设备外壳的板材厚度做了适配，常规1.2mm到2mm厚度的钣金外壳、3mm到5mm厚度的注塑外壳都可以通过这个止口实现预定位，装配时不需要人工持续扶持对位，能有效提升产线装配效率。这款嵌入式提手的硬壳安装结构，主要适配各类需要内嵌式握持部件的箱体类设备，常见应用在便携检测仪器箱、小型工业控制机箱、户外作业设备防护箱、工具箱以及部分需要隐藏式提手的通讯终端外壳上，相比外凸式提手，内嵌结构不会额外占用设备外部安装空间，在设备堆叠、转运、嵌入机柜安装时不会出现勾挂、磕碰的问题，能有效降低设备转运过程中提手受外力碰撞变形的概率。

　　握持部分采用内凹式的滚花轴结构，滚花处理可以提升手部握持时的摩擦力，即使手上沾有少量油污、汗液也能稳定施力，不会出现打滑的情况，握持槽的深度经过人体工学适配，成年男性手指可以自然伸入槽内握住滚花轴，施力提拉时手指不会被槽壁挤压，长时间提拉也不会产生明显的硌手感。基座内部设置了多道纵横交错的加强筋，分别连接法兰安装面与握持轴的支撑座，在不额外增加基座整体壁厚的前提下提升整体结构强度，根据常规使用场景的受力测算，整个提手结构可以承受不低于25kg的垂直提拉载荷，加强筋的排布同时兼顾了注塑成型时的熔体流动路径，避免出现壁厚不均导致的缩痕、翘曲问题，适合采用ABS或者PA66加玻纤的材料进行注塑量产，量产时的成型良率可以控制在合理区间。

　　安装边界方面，整个基座的法兰面外形尺寸控制在120mm90mm范围内，需要在设备外壳上开设的安装槽尺寸为100mm70mm，槽边距离法兰边缘的余量为10mm，足够预留密封胶条的安装空间，如果是需要满足IP65防护等级的户外设备，可以在法兰止口与设备外壳之间加装一圈厚度2mm的橡胶密封垫，沉头螺丝锁紧后可以实现安装缝隙的密封，避免雨水、粉尘从安装位置进入设备内部。基座的四个角采用R8的圆角过渡，一方面避免安装时锐角划伤装配人员，另一方面也可以降低应力集中，在设备受到跌落冲击时，圆角位置不会因为应力集中出现开裂的问题。

　　握持轴的两端采用卡簧式固定结构，装配时直接将轴卡入支撑座的卡槽内即可，不需要额外打螺丝或者做粘接固定，后期如果握持轴出现磨损，只需要用卡簧钳拆下两端的限位卡簧就可以快速更换轴件，不需要整体更换整个提手基座，降低后期维护成本。在实际选型应用中，需要注意设备外壳的安装面平面度公差要控制在0.2mm以内，如果安装面平面度过大，法兰锁紧后会导致基座出现形变，进而影响握持轴的转动顺畅度，甚至出现卡滞无法正常翻折的情况；如果是应用在经常需要开合提拉的设备上，可以在握持轴与支撑座的配合位置添加少量硅基润滑脂，提升转动的顺滑度，同时避免长期使用后出现异响。整个结构的建模过程中，所有安装孔的位置都做了对称度公差约束，法兰面的平面度、安装孔的位置度都按照IT7级公差做了标注，加工或者开模时可以直接参考标注的公差进行生产，不需要二次调整尺寸。
