汽车储物柜体专用气撑支撑构件

做整车内饰结构配套快十年，经手的储物类开启支撑件少说也有几十款，这次的气撑杆模型是专门针对乘用车辆、商用作业车辆的内嵌储物柜体、上翻式尾门、侧边工具舱这类需要平缓启闭的场景做的结构还原，不是市面上通用的家具气撑改参数凑数的版本。

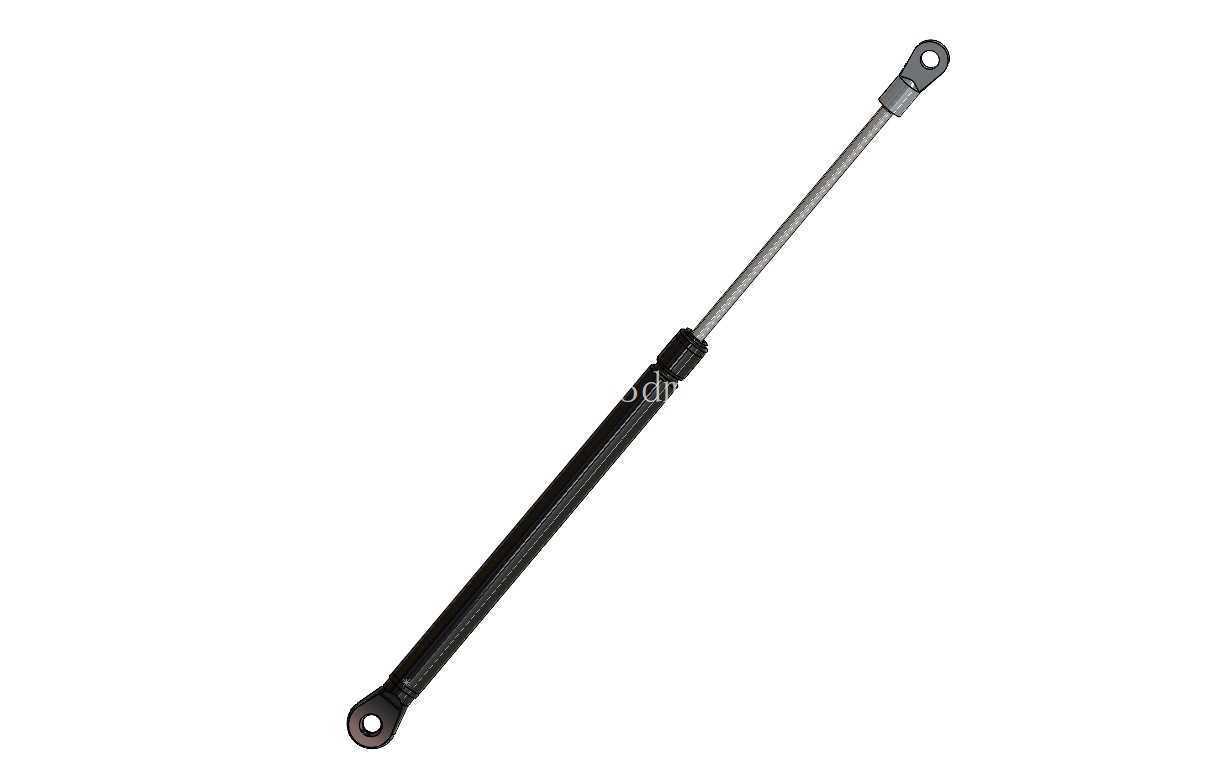

先从实际安装边界说，这款气撑杆的两端安装接头采用的是球头铰接结构，球头销的安装孔位预留了标准M6螺纹接口，闭合状态下整体杆长控制在280mm区间，完全伸出后有效行程是100mm，杆体外径做了18mm的统一规格，安装时两端球头的中心距在闭合位要严格控制在275-285mm区间，伸出位最大中心距不超过385mm，不管是内嵌在仪表台侧边的储物格、后排座椅靠背的置物舱，还是皮卡车型货箱边的工具柜、轻卡驾驶室上方的储物吊柜，都能适配现有主流车型的安装预留空间，不需要额外对柜体钣金做切割扩孔。

实际使用场景里，这类气撑杆的核心作用不是单纯的“撑住盖板”，而是要解决车辆行驶过程中舱门意外开启、启闭时冲击力过大导致内饰件磕碰异响、长时间使用后支撑力衰减导致盖板下坠的问题。模型里还原的内部结构包含活塞杆、密封活塞组、压力缸筒、端部阻尼缓冲段，在活塞杆伸出到最后10mm行程时，内置的阻尼结构会自动降低伸出速度，避免舱门开启到最大角度时出现硬碰撞，不管是颠簸的非铺装路面行驶，还是用户快速掀开舱门取放工具，都不会出现金属撞击的异响，也能减少铰接位置的钣金疲劳。

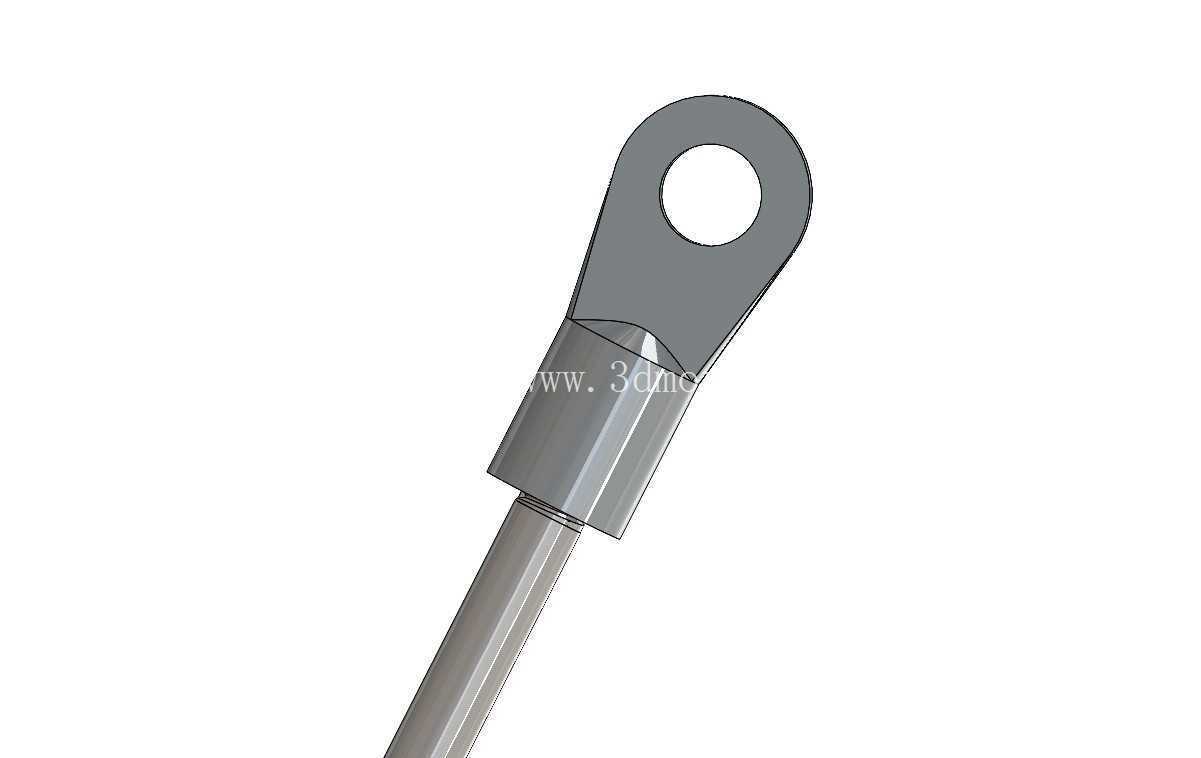

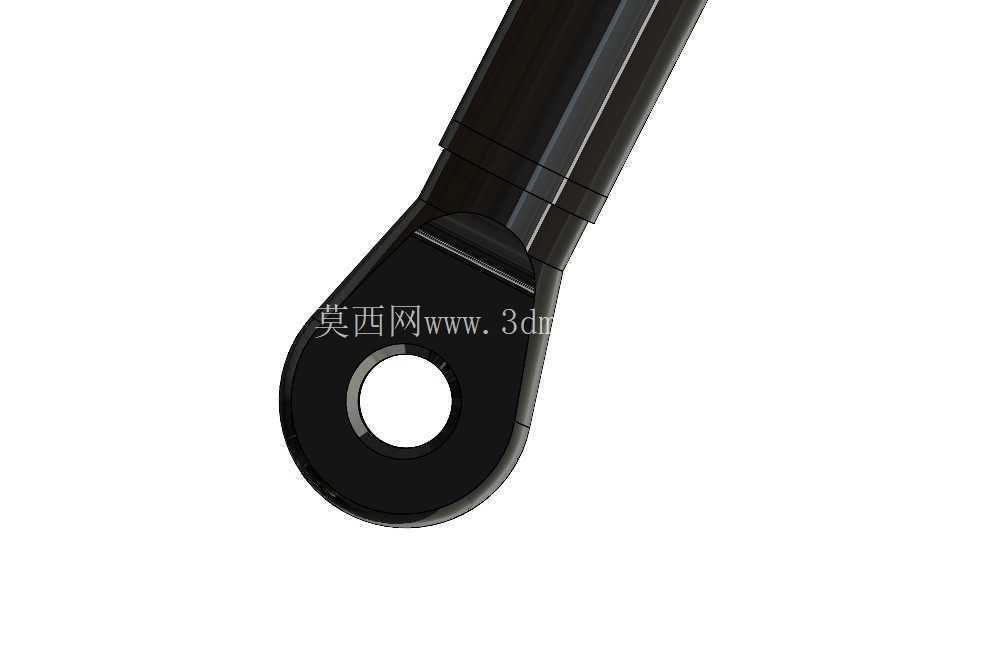

设计思路上完全遵循汽车零部件的装配逻辑，没有做多余的装饰性结构：缸筒部分采用的是发黑处理的金属材质模拟，表面做了细微的防滑纹理还原，和实车配件的表面处理一致，活塞杆是抛光镀铬的金属质感，两端的球头铰接座做了防脱卡扣的细节还原，装配时只需要把球头对准安装座的球碗按压到位，卡扣就会自动锁止，不需要额外的销钉或者螺栓固定，后期维护更换时只需要用一字螺丝刀撬开卡扣就能快速拆卸，符合汽车售后维修的快装要求。

很多新手做这类支撑件模型的时候容易忽略力值匹配的问题，这款气撑杆的标称支撑力是80N，对应支撑的盖板重量在5-8kg区间，刚好覆盖绝大多数汽车储物舱的ABS塑料盖板、复合木板盖板加内饰蒙皮的总重量，不会出现支撑力太大导致舱门关不严，或者支撑力太小导致高温环境下（比如车辆夏季暴晒后舱内温度达到60℃以上，气撑内部压力会出现小幅波动）支撑力不足盖板自行下落的问题。模型里的安装角度也做了工程化的预留，当舱门处于完全关闭状态时，气撑杆的轴线和舱门铰接转轴的夹角控制在15°-20°区间，这个角度区间能保证气撑在开启初始阶段就能提供足够的顶升力，用户只需要施加很小的力就能掀开舱门，当舱门开启到最大角度时，气撑的轴线会越过铰接点的死点位置，形成机械锁止的辅助效果，哪怕气撑出现轻微的压力衰减，也不会出现舱门突然下落砸伤用户的情况。

从建模的装配适配性来说，所有配合面都做了公差预留，球头和球碗的配合间隙控制在0.1mm，既可以在装配环境里模拟真实的转动自由度，也不会出现配合过松导致的装配错位，缸筒和活塞杆的配合段做了同轴度约束，导入到整车装配体里的时候，可以直接通过两端的安装孔位做配合约束，不需要额外调整位置，能直接用于运动仿真，模拟舱门从全闭到全开的整个过程中气撑的伸缩变化、受力角度变化，给后续的结构强度校核、安装位置优化提供准确的模型参考。

另外针对特种作业车辆的改装场景，这款气撑的安装接口是通用标准件，不管是改装房车的吊柜、工程作业车的设备舱门、警用巡逻车的装备储物格，都可以直接套用这个模型做布局设计，不需要重新绘制基础结构，能大幅缩短改装设计的周期。模型里还还原了缸筒端部的密封堵头、活塞杆端部的防尘套细节，这些细节虽然不影响整体装配，但是在做渲染验证、整车内饰效果展示的时候，能让整体的真实度提升很多，不会出现因为细节缺失导致的模型失真问题。
