意大利产Plantec机械绘图分规结构设计

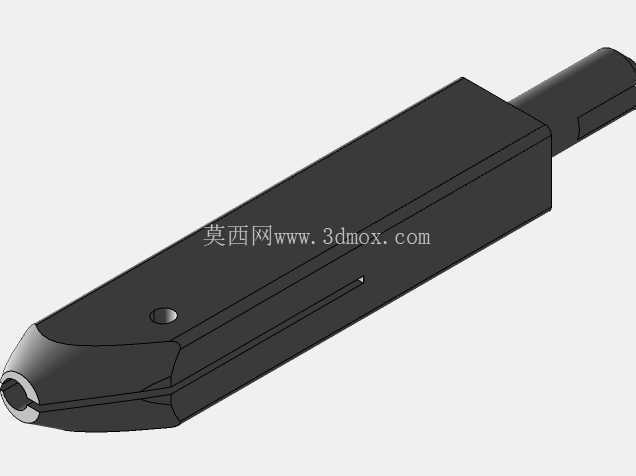

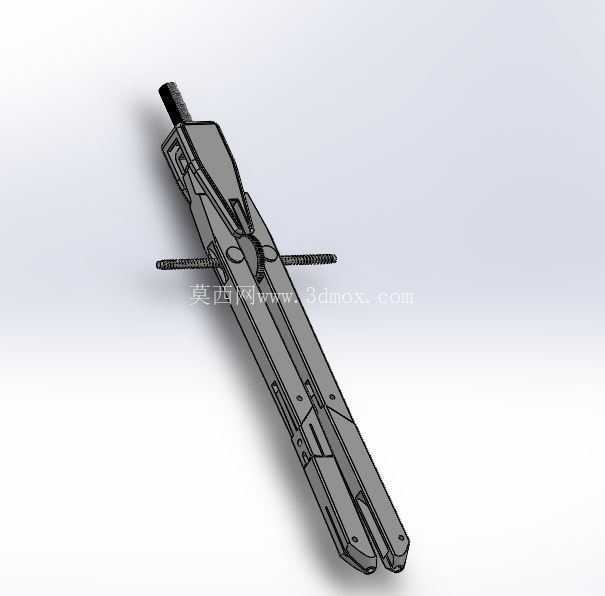

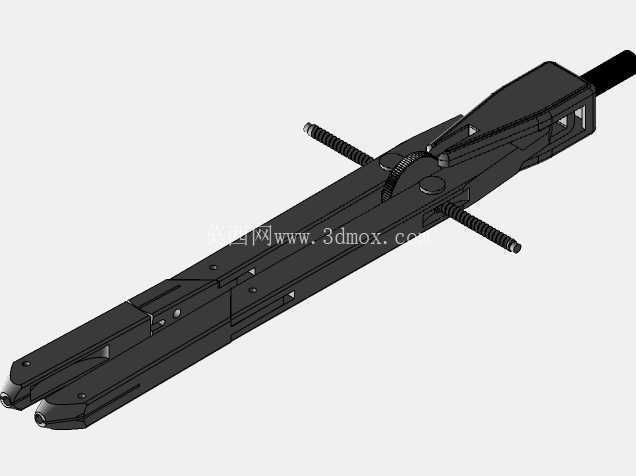

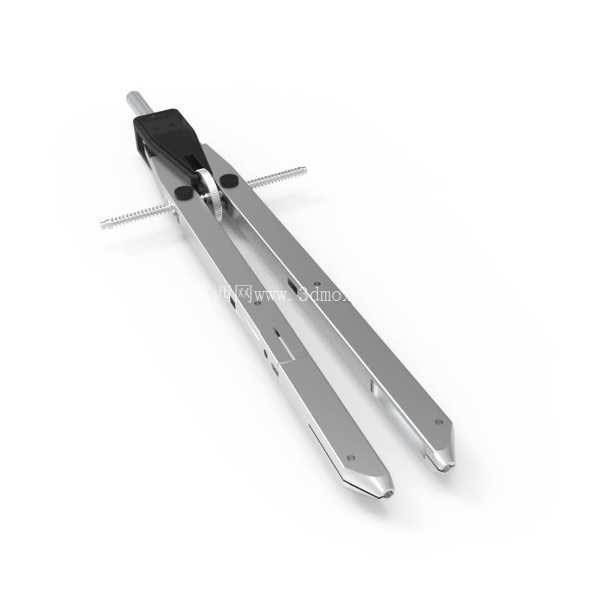

　　这款机械分规是工程绘图、精密划线作业场景下的常用手动工具，在机械加工划线工序、土木建筑绘图、工程制图教学、钣金放样标记等场景中承担等距截取、线段等分、圆弧半径量取、点位标记的核心功能，区别于普通绘图圆规，其两端均为硬质合金针尖结构，无绘图笔安装位，核心定位是高精度尺寸转移与标记作业，而非圆弧绘制。从结构设计逻辑来看，整体采用双臂对称铰接布局，铰接轴位于主体上部，作为整个工具的旋转支点，轴部配合间隙经过精密调校，既保证双臂开合时的转动顺滑无卡滞，又能避免铰接间隙过大导致的双臂晃动，保证量取尺寸的精度稳定性。

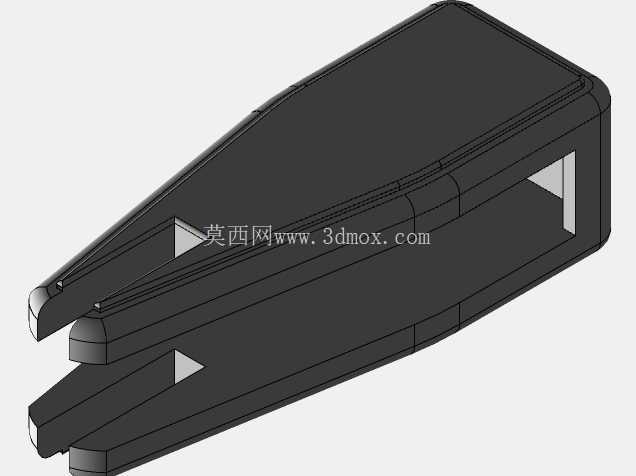

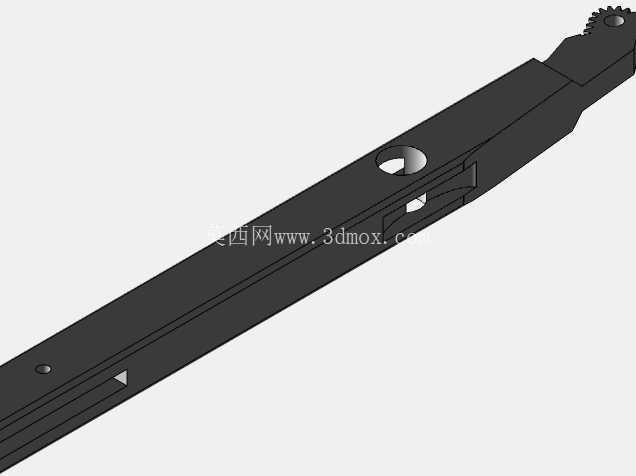

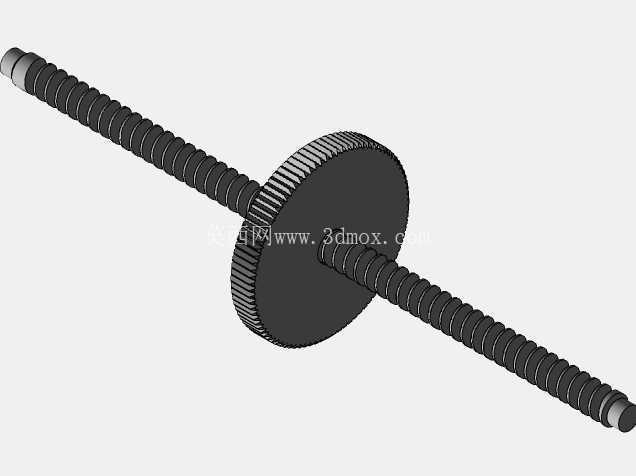

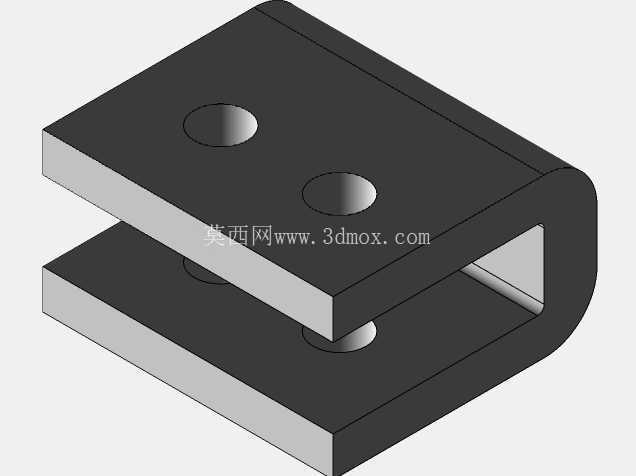

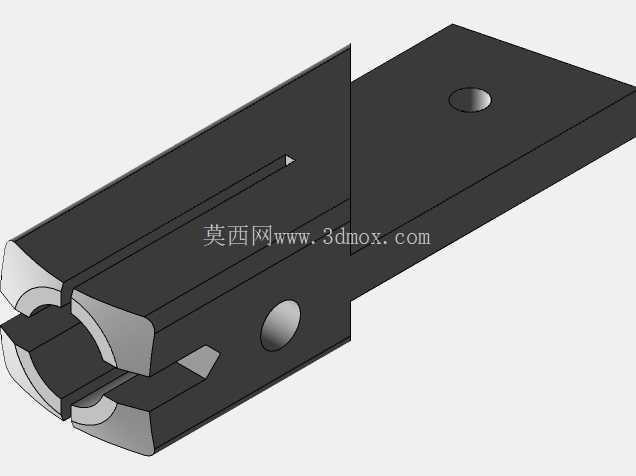

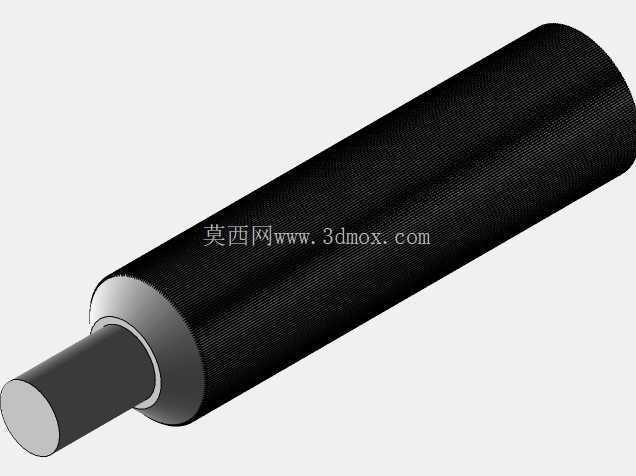

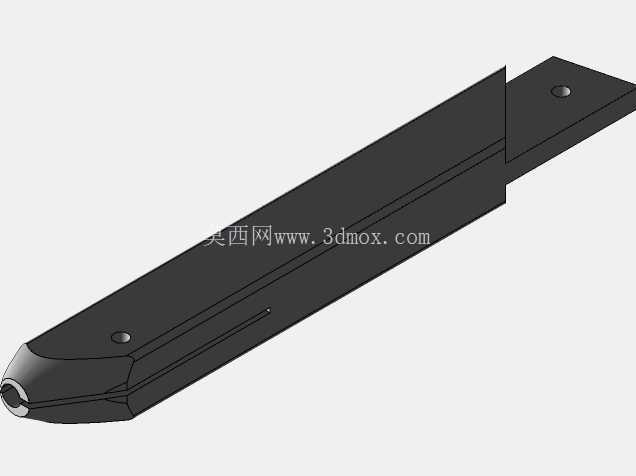

　　上部的黑色按压握持块采用人体工学弧面设计，作业时单手握持按压即可控制双臂开合角度，握持块表面做了细微防滑纹理处理，长时间施力操作时不易打滑，适配不同手型的施力习惯。双臂主体采用高强度不锈钢型材一体冲压成型，截面为带加强筋的异型结构，在保证整体轻量化的同时提升臂身抗扭刚度，避免长悬臂结构在受力标记时出现臂身弯曲变形，保证两端针尖的对位精度。臂身中部设置的微调螺杆与调节螺母结构，是实现精密尺寸调整的核心部件，当粗调开合角度接近目标尺寸后，旋转中部的滚花调节螺母，即可通过螺杆传动带动双臂产生微小角度变化，实现0.1mm级别的尺寸微调，满足精密划线、高精度制图的尺寸精度要求，螺杆采用细牙螺纹设计，导程小，调节时的进给量平稳，不会出现窜动问题。两端的针尖采用可拆卸式硬质合金材质，通过过盈配合压装在臂身端部的安装孔内，针尖锥度经过精密磨削，锋利度与耐磨性兼顾，在纸面、金属板材、木质样板等不同材质表面标记时，既能留下清晰的定位点，又不会因针尖过钝导致标记偏移，长期使用磨损后可通过专用工具更换针尖，无需整体报废，降低工具使用成本。臂身靠近针尖的位置设置了一体式的限位挡边，当分规完全闭合时，两端针尖可精准对齐无错位，同时挡边可避免针尖过度收合导致的臂身碰撞磨损，也能在存放时对针尖形成一定防护，减少针尖磕碰受损的概率。

　　从安装与尺寸边界来看，该分规完全展开时最大量取半径为150mm，闭合状态下整体长度为170mm，最大宽度为20mm，铰接轴处的最大厚度为8mm，整体尺寸适配常规绘图工具盒、五金工具腰包的收纳空间，无需预留特殊存放位置。作业时的操作空间仅需满足双臂开合的扇形区域即可，无需额外安装固定，手持即可完成所有操作，在大型钣金件表面划线、大幅面工程图纸绘制等场景下，无需借助其他辅助工装即可独立完成尺寸转移作业。结构设计上充分考虑了手动工具的长期使用可靠性，所有金属部件均做了防锈钝化处理，在车间多油污、多湿度的作业环境下也不易出现锈蚀卡滞问题，铰接轴处预留了微小的润滑脂存储间隙，长期使用后仅需注入少量轻质润滑油即可保持转动顺滑，维护成本极低。

　　臂身表面做了哑光喷砂处理，避免强光作业环境下的反光干扰，提升操作时的视觉清晰度，调节螺母的滚花深度经过优化，戴薄劳保手套操作时也能稳定旋转调节，不会出现打滑问题。在机械加工划线场景中，该分规可配合高度尺、划线平台完成孔位圆周等分、轮廓线等距偏移等作业，针尖在金属表面划出的浅痕清晰且不会过深损伤工件基准面；在工程制图场景中，配合比例尺可快速完成多段等距线段的截取，相比直尺逐段量取的效率提升数倍，且能避免多次测量带来的累积误差；在教学场景中，其稳定的结构表现也可帮助学员快速掌握几何作图的基本操作，结构无易损小件，日常使用不易出现零件脱落损坏的问题。
