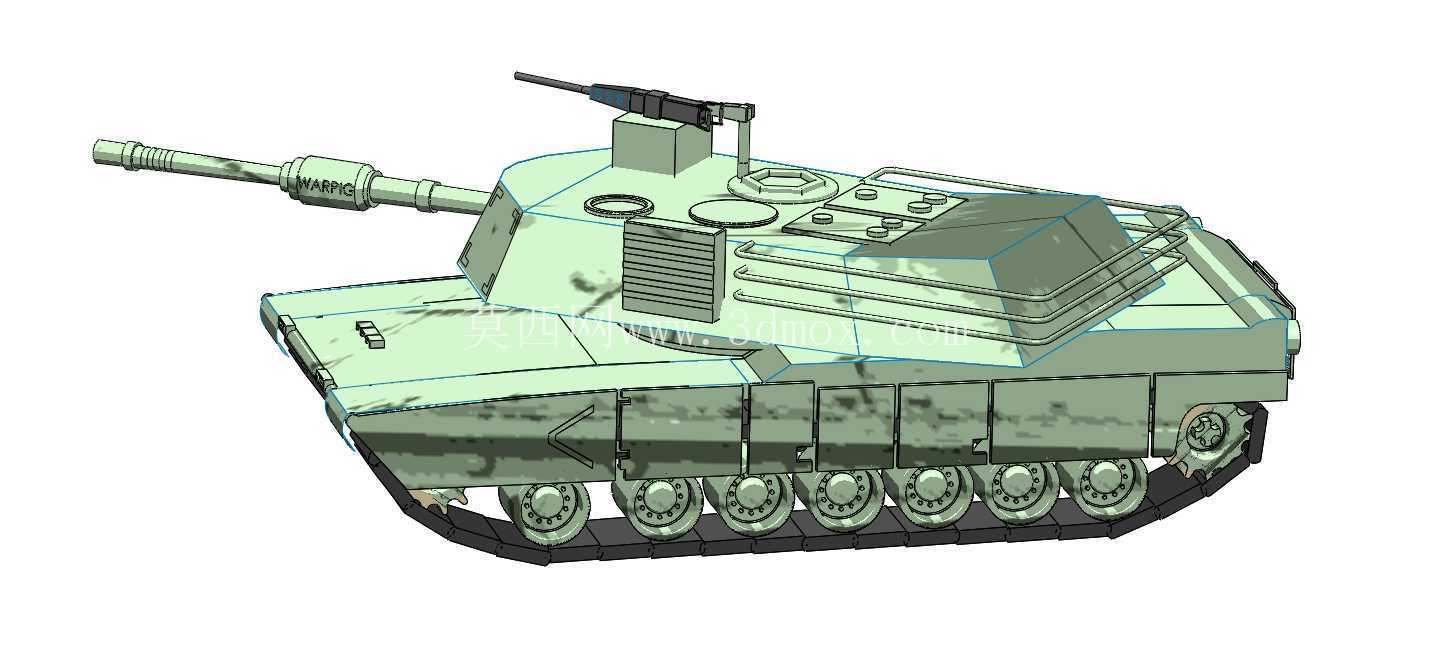

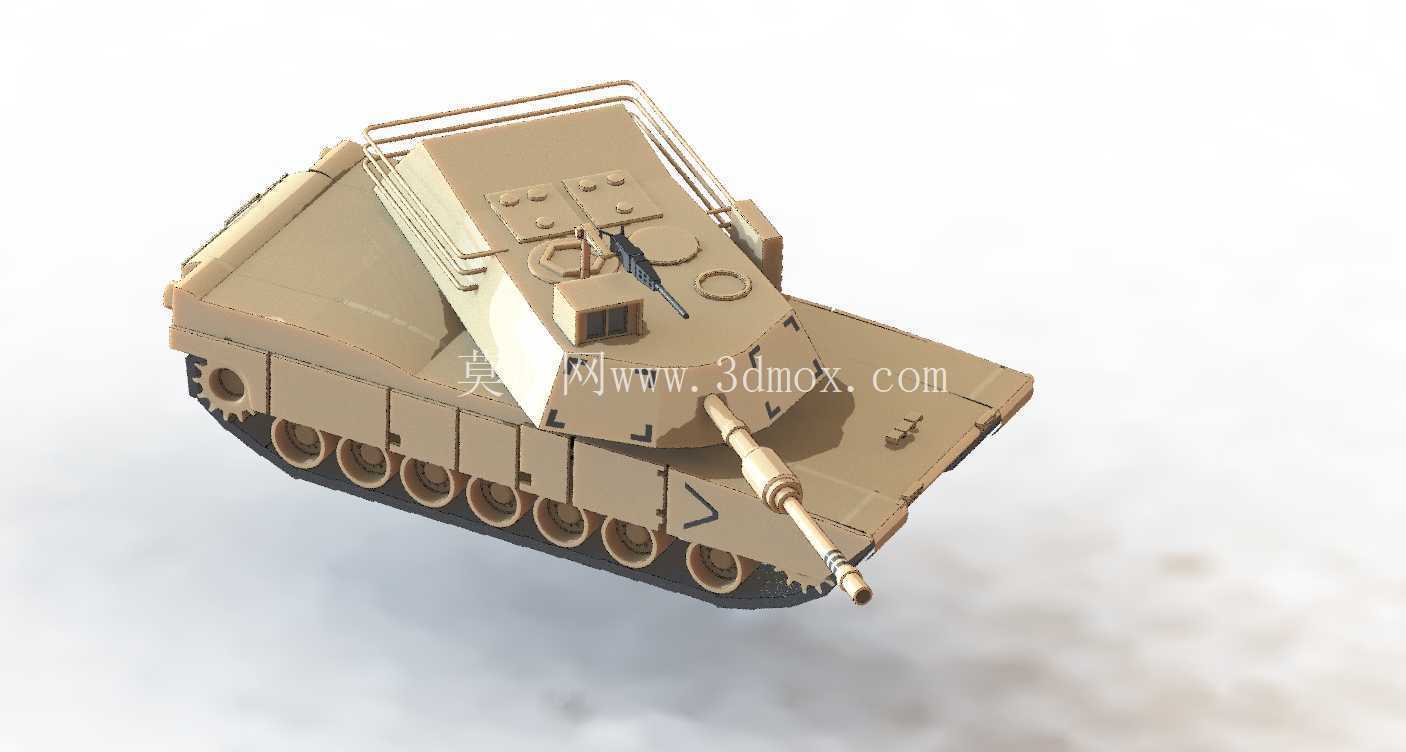

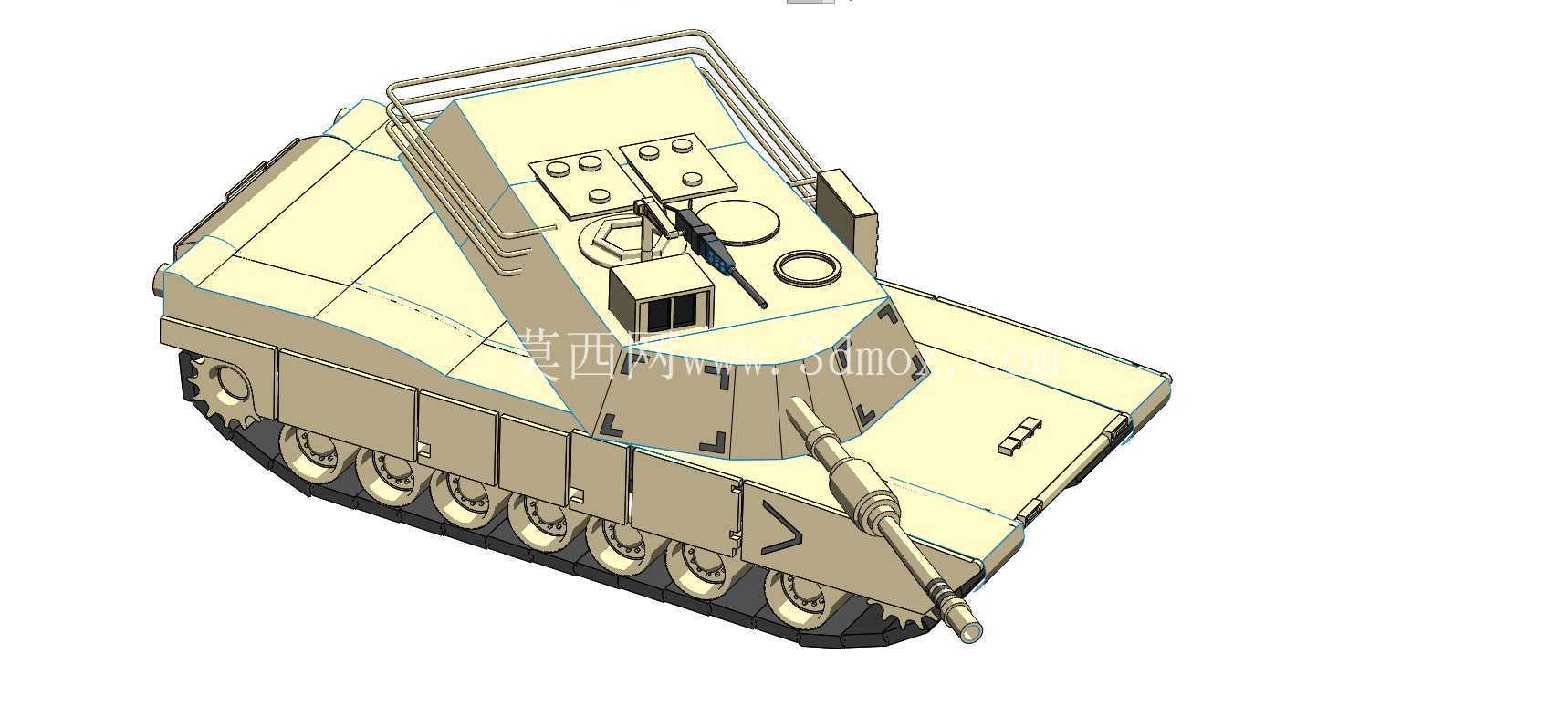

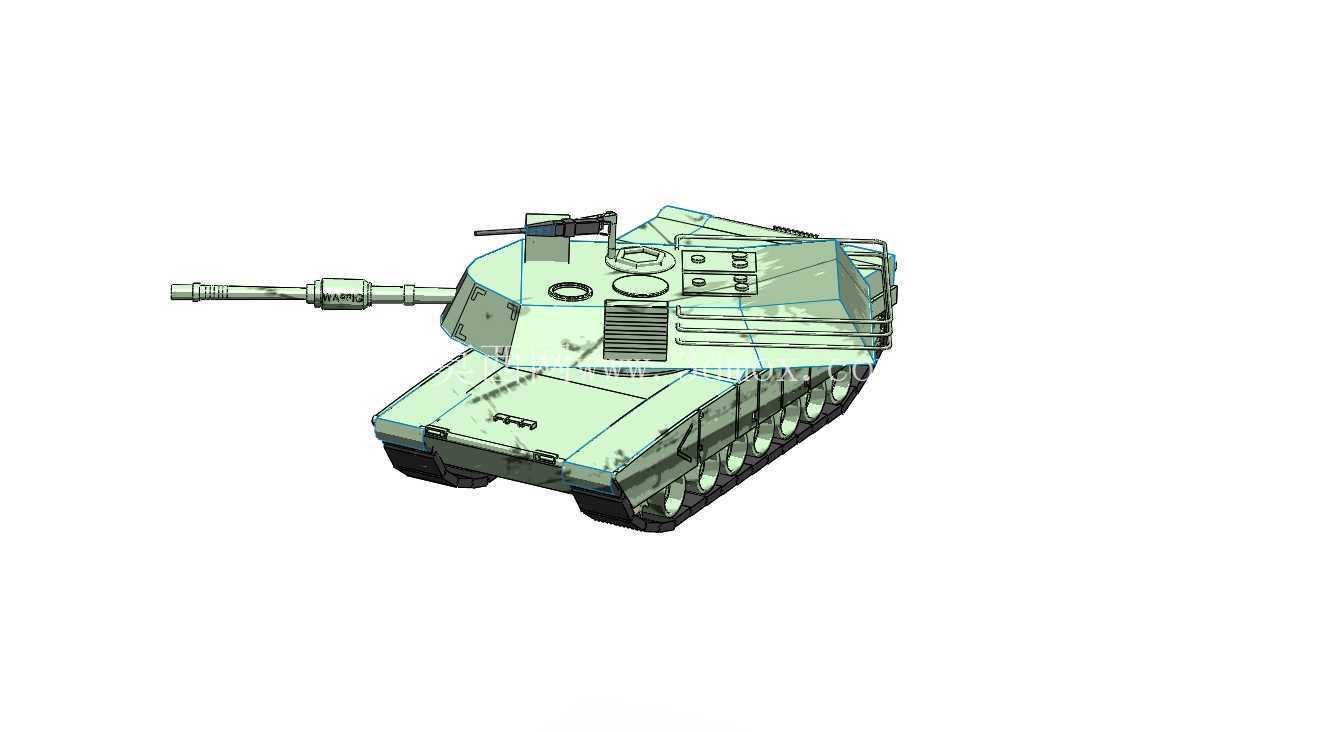

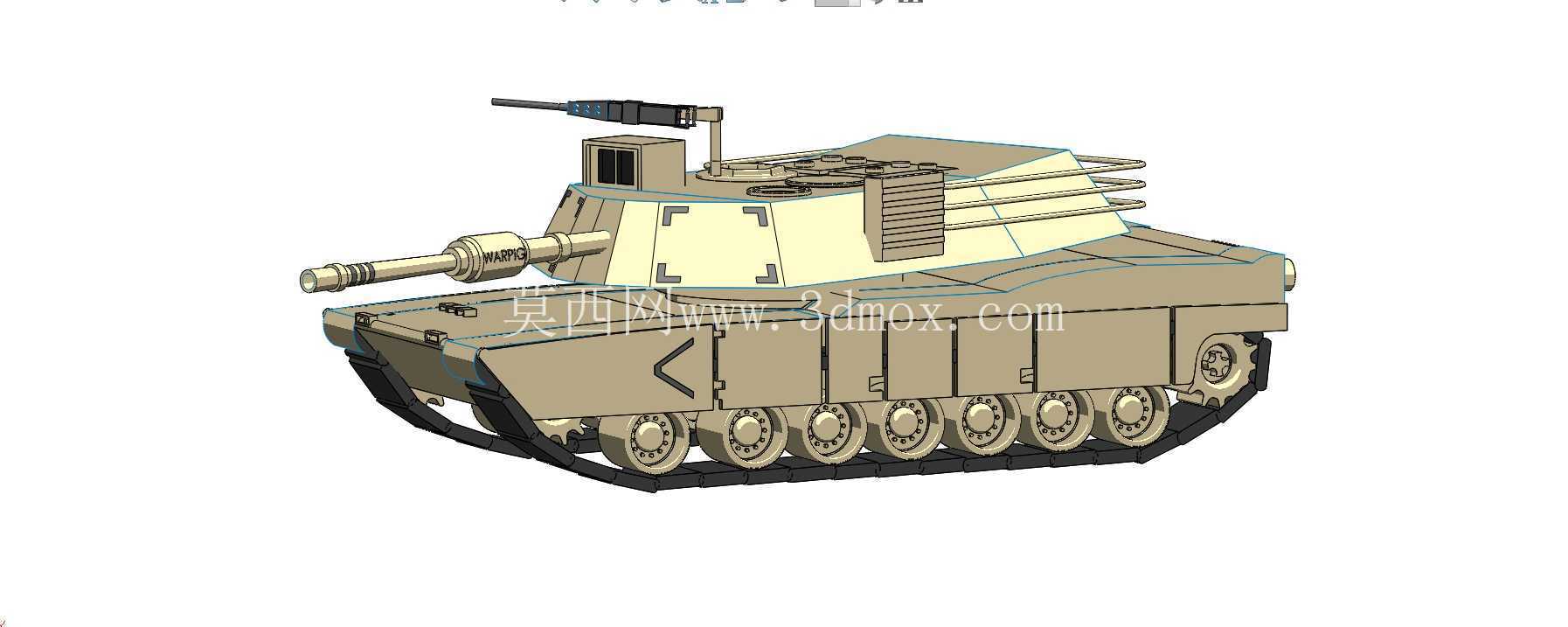

M1A1艾布拉姆斯坦克Solidworks建模作品

　　M1A1艾布拉姆斯坦克作为现代陆军核心装甲作战装备，其三维建模工作需紧密贴合实装的作战应用场景展开，这类模型可用于装甲装备结构教学、作战仿真推演、装备展示演示等多个领域，建模过程中需充分还原装备的实际功能特性与结构逻辑。从实际用途维度看，该坦克模型的建模覆盖了车体行走系统、炮塔旋转机构、主炮俯仰结构、装甲防护模块等核心功能单元，每个部件的建模都对应实装的功能逻辑：行走部分的负重轮、履带、主动轮、诱导轮需匹配实车的承重与机动性能参数，确保模型在后续做运动仿真时能还原真实的行进姿态；炮塔部分的旋转基座、炮管俯仰轴、观瞄设备安装位需严格对应实装的射界范围，避免出现结构干涉问题。

　　设计思路上，本次建模采用分模块递进的方式推进，首先搭建车体的主体基准框架，确定整车的长宽高边界与各系统的安装位置，先完成下车体的装甲壳体建模，预留出动力舱、乘员舱、弹药舱的内部空间边界，再依次搭建行走系统的悬挂部件、负重轮组与履带模块，确保行走部分与车体的安装接口完全匹配；之后开展炮塔部分的建模，先确定炮塔座圈的安装直径与旋转中心，再依次构建炮塔主装甲、炮盾、主炮身管、同轴机枪、观瞄窗口等部件，每个部件的装配基准都与实装的安装逻辑保持一致，比如主炮的俯仰轴线需与炮塔耳轴位置完全重合，避免后续做姿态调整时出现结构错位。

　　外形尺寸与安装边界的把控是本次建模的核心要点之一，建模过程中需严格参照实装的尺寸比例，控制整车的长度、宽度、高度尺寸误差在合理范围内，同时明确各外挂部件的安装边界：比如车体两侧的侧裙板安装位置需与负重轮的运动行程预留足够间隙，避免履带运动时与侧裙板发生干涉；炮塔顶部的观瞄设备、高射机枪的安装位需避开主炮最大俯角、仰角时的运动范围，防止出现结构碰撞；车尾的动力舱散热格栅、副油箱挂载点的位置也需与实装保持一致，确保模型的结构合理性。

　　建模过程中对装甲模块的细节处理也贴合实装的设计逻辑，车体首上装甲、炮塔正面装甲的倾斜角度完全参照实装的防护设计角度，既还原了外形特征，也能为后续的防护性能仿真提供准确的模型基础；履带部分采用逐节建模后装配的方式，每节履带板的连接销位置、履带齿的尺寸都匹配主动轮的齿形参数，确保履带与主动轮、负重轮的啮合关系准确，可直接用于后续的行进运动仿真。此外，建模时对各部件的装配层级做了清晰划分，车体、炮塔、武器系统、行走系统分别归为独立的装配子模块，每个子模块下的零件都保留了完整的建模特征，方便后续根据需求对单个部件进行修改调整，比如更换不同的装甲模块、调整武器配置、修改外挂设备布局等，模型的可编辑性能够满足不同场景下的使用需求，不管是用于结构教学时的拆解演示，还是用于作战仿真时的姿态调整，都能提供准确的结构支撑。
