330ml容量吹塑成型瓶体模具结构

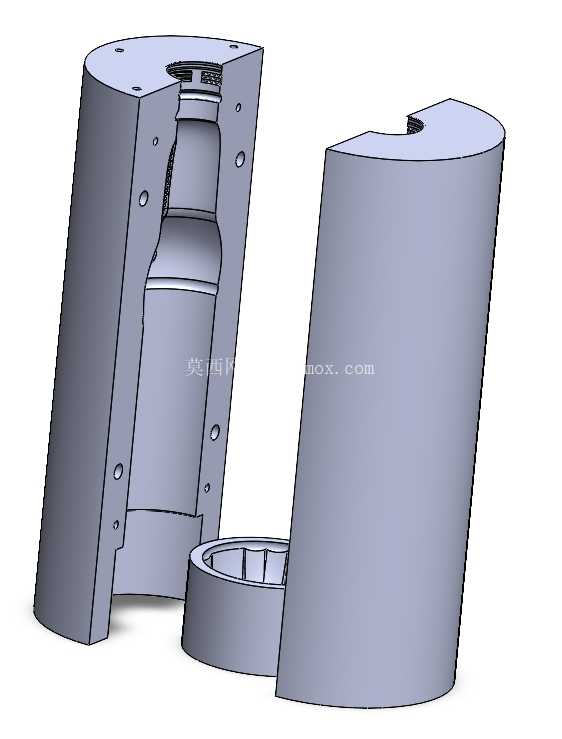

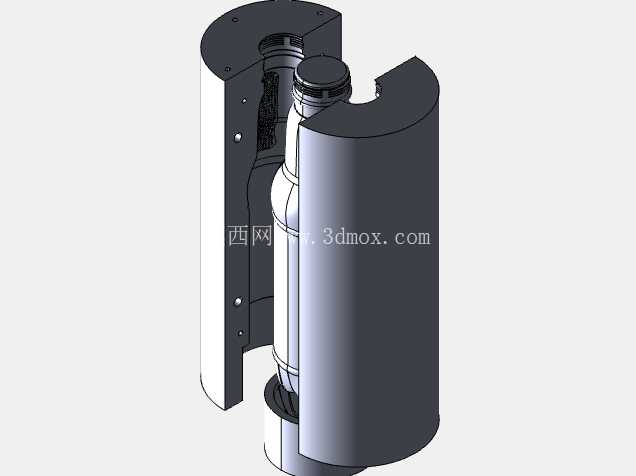

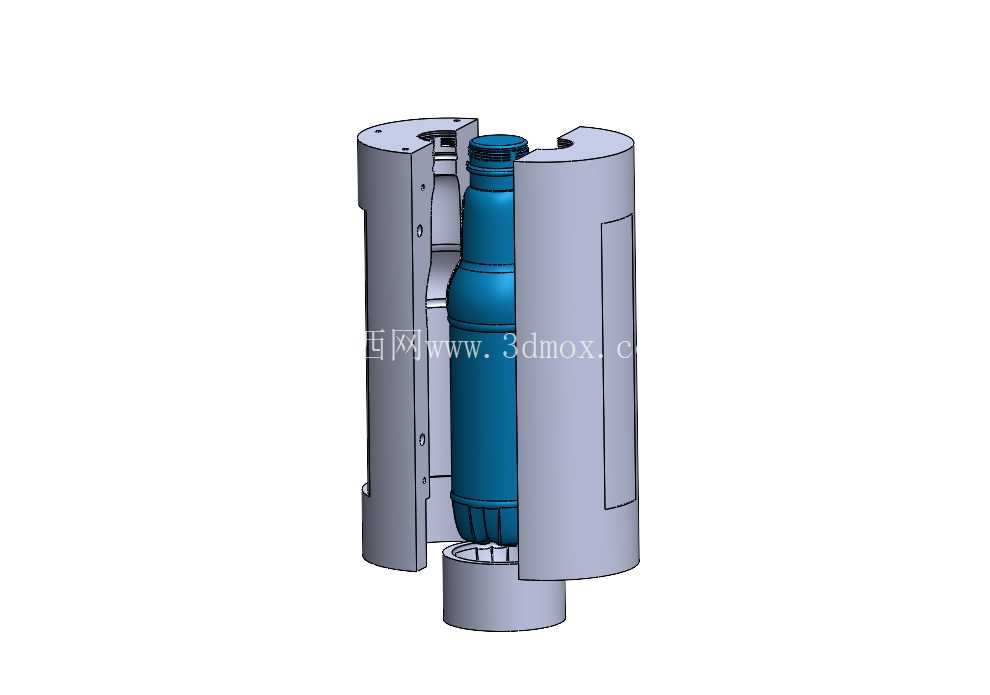

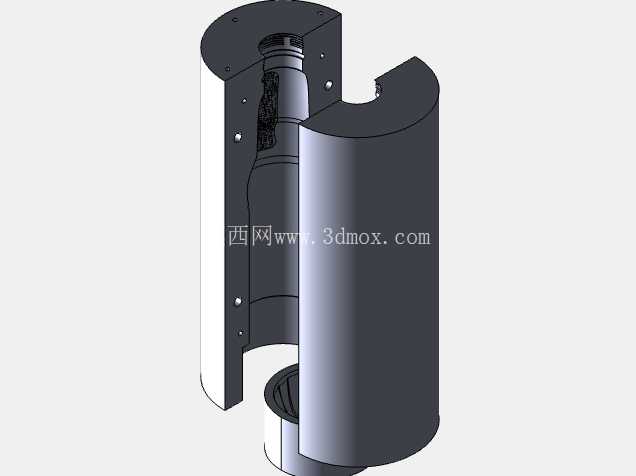

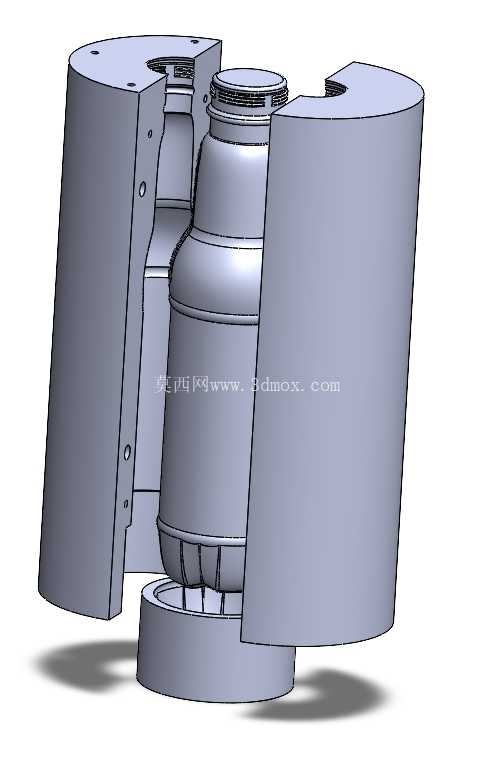

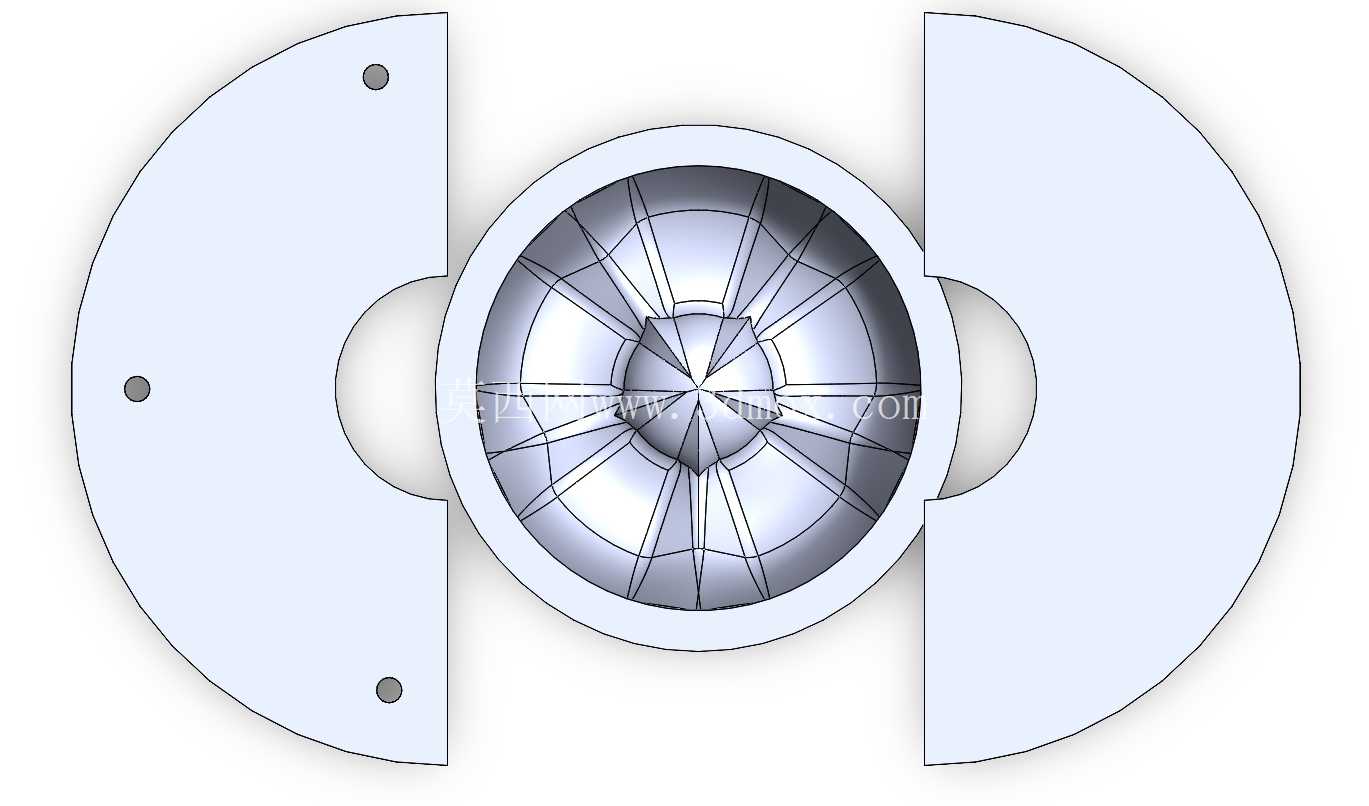

　　这套模具结构针对330ml容积的瓶体成型开发，适配吹塑成型工艺，型腔可同时兼容玻璃与PET塑料两类材质的瓶体生产，覆盖饮品、日化用品等快消品包装的生产场景，是小容量瓶装产品量产环节的核心成型工装。从结构设计逻辑来看，模具采用哈夫式对开分型结构，两侧模体沿瓶身轴向对称拆分，开模时两侧模体向外侧平移脱离瓶身外表面，底部设置独立的顶出底模，配合吹塑工位的吹气芯轴完成脱模动作，避免瓶身曲面在脱模过程中出现刮擦、形变问题。分型面的选择完全贴合瓶身的最大轮廓线，瓶身中段的圆弧过渡区域、底部的内凹防滑结构都做了分型面的顺滑过渡处理，合模时的贴合面做了0.02mm的精配公差，防止吹塑过程中出现合模缝飞边，减少后续修边的工序成本。

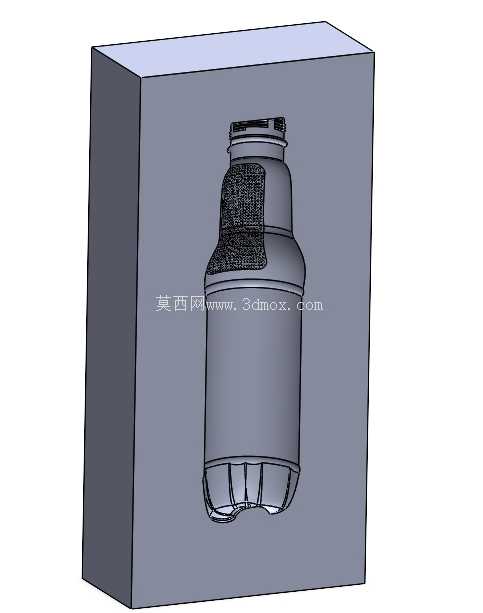

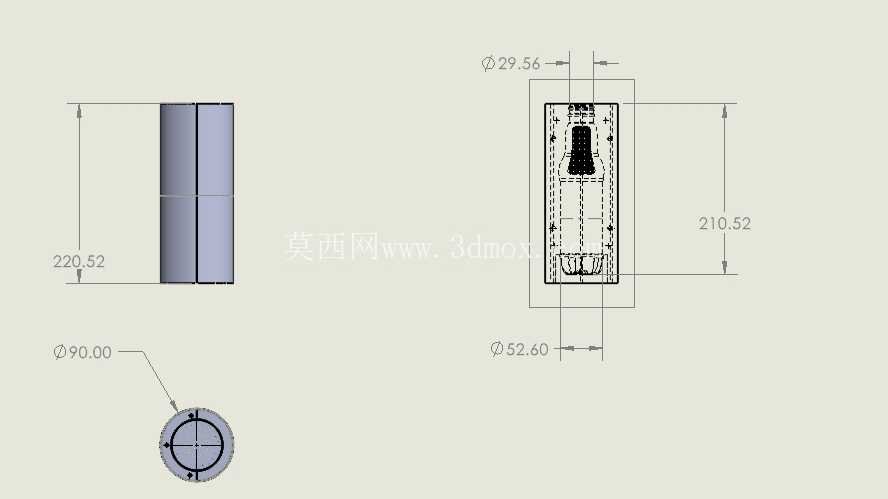

　　型腔的内壁粗糙度控制在Ra0.8以下，针对PET材质成型时做了镜面抛光处理，适配玻璃吹制时的高温工况，型腔侧壁预留了均匀的冷却水道排布空间，水道距离型腔内壁的距离保持在12-15mm区间，保证成型过程中型腔各区域温度均匀，避免瓶身出现壁厚不均、局部应力集中的问题。从安装边界来看，整套模具的外形适配常规吹塑机的模架安装尺寸，两侧模体的外侧设置了标准的T型槽安装位，可直接固定在吹塑设备的开合模滑台上，底部底模的安装孔位匹配设备的顶出机构行程，不需要额外做安装转接板。

　　设计过程中针对瓶身的容积精度做了反复校核，型腔的容积预留了塑料材质冷却收缩、玻璃材质成型冷却的收缩率余量，PET材质按1.8%的收缩率补偿，玻璃材质按0.3%的收缩率补偿，保证最终成型的瓶体有效容积稳定在330ml±2ml的公差范围内，满足快消品包装的容量合规要求。瓶身的加强筋结构、瓶口的螺纹配合位都在型腔上做了一体化成型设计，不需要后续二次加工，瓶口位置的型腔做了耐磨镶件结构，长期生产磨损后可单独更换镶件，降低模具的维护成本。在实际生产场景中，这套模具可适配半自动、全自动吹塑生产线，换模时仅需对接安装位与冷却水路接口即可快速投产，兼容玻璃吹制的高温加热工位与PET吹塑的拉伸吹气工位，不需要对设备做额外改造。

　　模具的合模导向结构设置在模体的四个角位，采用导柱导套配合结构，合模时的定位精度控制在0.01mm以内，避免长期开合模出现错位导致的瓶身错边问题。针对吹塑过程中的排气需求，在分型面、瓶底拐角位置做了微米级的排气槽设计，排气槽深度控制在0.02mm，既可以快速排出型腔内的空气，避免瓶身出现气泡、缺料问题，又不会产生明显的合模飞边。整套结构没有冗余的复杂部件，日常维护仅需定期检查导向件的润滑情况、型腔表面的清洁度即可，适合大批量连续生产的工况，单套模具的日产能可匹配12000-15000瓶的生产线节拍，满足中小规模饮品、日化生产企业的包装自产需求，也可适配专业包装代工厂的多品类柔性生产需求，更换对应材质的工艺参数即可快速切换生产材质，不需要更换模架主体。
