双轴齿轮传动工业撕碎设备结构设计

在固废处理生产线的前端预处理环节，这类双轴齿轮传动的撕碎设备是决定整条线处理效率的核心单元，不同于单轴撕碎机依靠推料强制进给的结构，该设备采用两根平行排布的刀轴做差速反向转动，物料进入破碎腔后，会被刀轴上交错排布的动刀勾住、撕扯、剪切，无需额外的压料机构就能完成大体积物料的粗碎作业，适配的物料场景覆盖了多个工业领域：塑料回收线中可直接投入整摞塑料瓶、厚壁管道、包装薄膜，将物料破碎至粒径50mm以内的碎块，为后续的磨粉、造粒工序降低进料负荷；废纸与纸板处理场景下，能快速打散压实的纸垛、硬纸板，避免后续输送环节出现卡堵；废旧轮胎处理线中，可将整胎剪切为50-80mm的胶块，为后续的橡胶粉碎、钢丝分离工序做前置准备；木材加工边角料处理时，能将大块原木边角料、废弃木托盘破碎为均匀木片，直接用于刨花板制备或者生物质燃料加工；金属回收场景下，可剪切厚度3mm以内的铝型材、废铁皮，将松散的废金属压实破碎为高密度料块，减少仓储与运输的体积占用；纺织固废处理环节，能撕扯废弃地毯、纺织边角料、旧衣物，避免长纤维缠绕后续输送设备；危废与一般工业固废处理中，可破碎城市生活垃圾中的大件废弃物、医疗废物的硬质包装，为后续的消毒、焚烧、填埋工序做粒径均一化处理；电子废弃物处理场景下，能破碎硬盘、光驱、CD光盘等存储介质，实现数据的物理销毁，同时分离外壳与内部电子元件；汽车拆解回收线中，可直接破碎汽车保险杠、内饰塑料件、橡胶密封条等复合材料部件，为后续的材质分选提供合适的进料粒度。

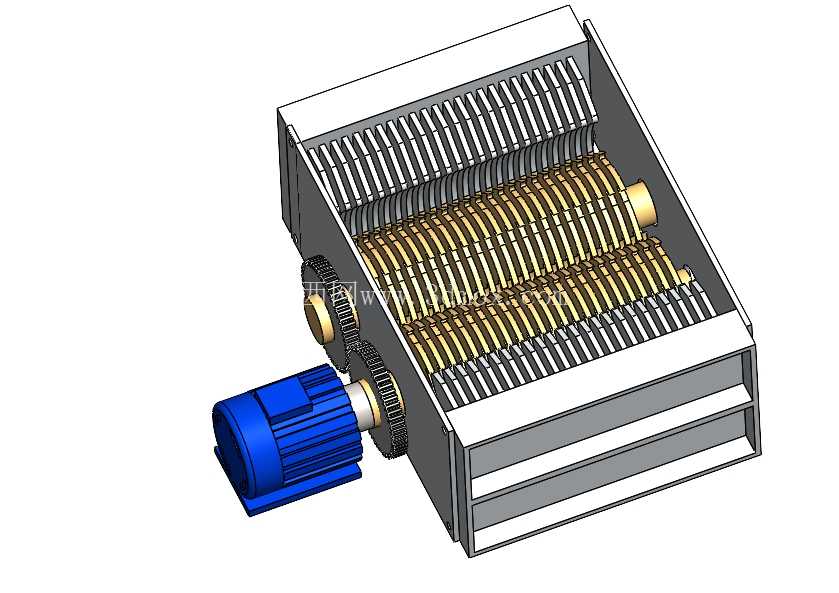

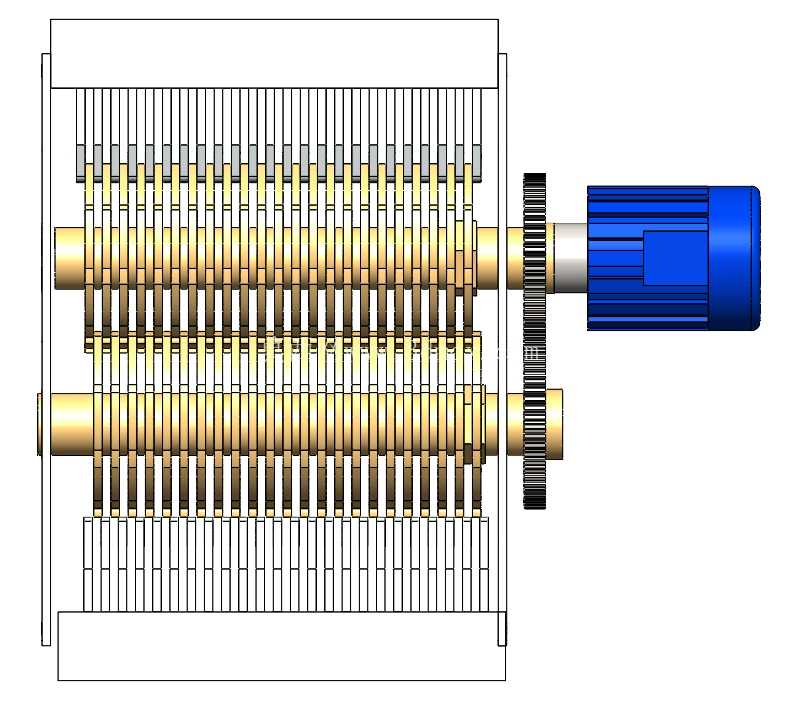

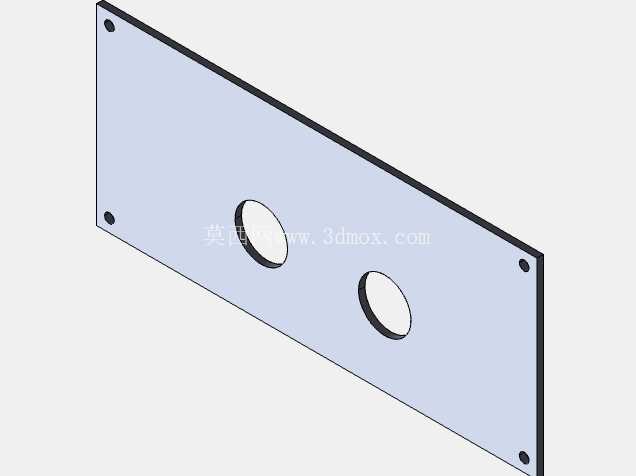

从结构设计逻辑来看，该设备的动力输入端采用直连式减速电机布置，电机输出端通过一组外啮合圆柱齿轮将动力传递至两根刀轴，齿轮传动比根据刀轴所需扭矩匹配，保证两根刀轴在差速转动时不会出现卡滞，刀轴上的动刀采用六角形刀体结构，刀片通过螺栓锁紧在刀轴的六角安装面上，单块刀片磨损后可单独拆卸更换，无需整轴拆解，大幅降低后期维护成本；破碎腔的侧壁采用加厚耐磨钢板焊接而成，腔体内壁与刀片外缘预留10mm的间隙，避免物料卡入缝隙造成刀轴抱死；设备底部设置筛板安装位，可根据出料粒径需求更换不同孔径的筛网，未达到粒径要求的物料会在腔体内被反复撕扯剪切，直至能通过筛网落下。

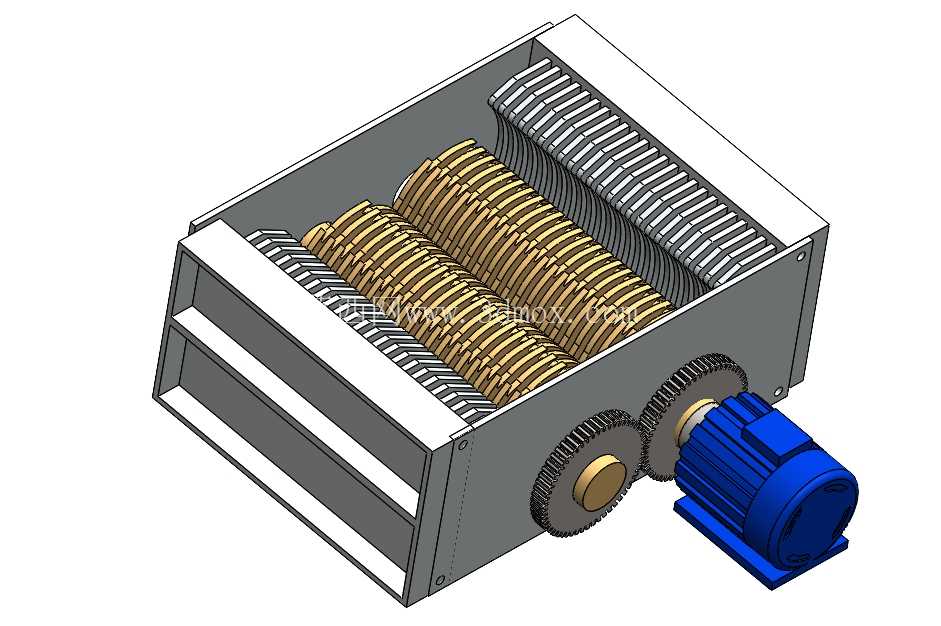

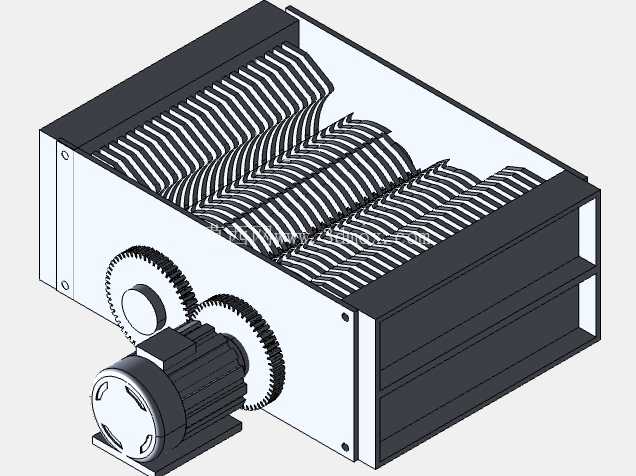

从安装边界与外形尺寸来看，该设备的整体外形为卧式长方体结构，驱动电机布置在设备本体的侧下方，整体重心偏低，安装时无需做过高的混凝土基础，只需在地面预埋地脚螺栓将设备底座锁紧即可，进料口开设在设备顶部，宽度与刀轴有效作业长度匹配，可直接对接皮带输送机或者人工投料平台，出料口位于设备底部正下方，可对接下方的输送皮带将破碎后的物料输送至下一工序；设备的检修门开设在齿轮传动侧的对面，日常检查刀片磨损、清理腔体内卡滞物料时，无需拆解顶部进料结构即可完成操作；传动齿轮外侧设置全封闭的齿轮护罩，避免运行过程中异物飞入齿轮啮合区，同时防止润滑脂飞溅造成物料污染。

在建模过程中，需要重点关注刀轴上刀片的排布相位，相邻刀片的角度需要错开15度布置，保证每一个转动瞬间只有少数刀片参与切削，降低电机的峰值负荷，同时避免两根刀轴上的刀片出现运动干涉；齿轮的啮合侧隙需要控制在0.2-0.3mm之间，既保证传动平稳，又能在硬物料卡入时提供一定的缓冲余量；刀轴两端的轴承座采用带密封的外球面轴承，可适应破碎现场多粉尘的工况，避免粉尘进入轴承造成过早磨损。
