35mm直径直臂式家具杯状铰链结构

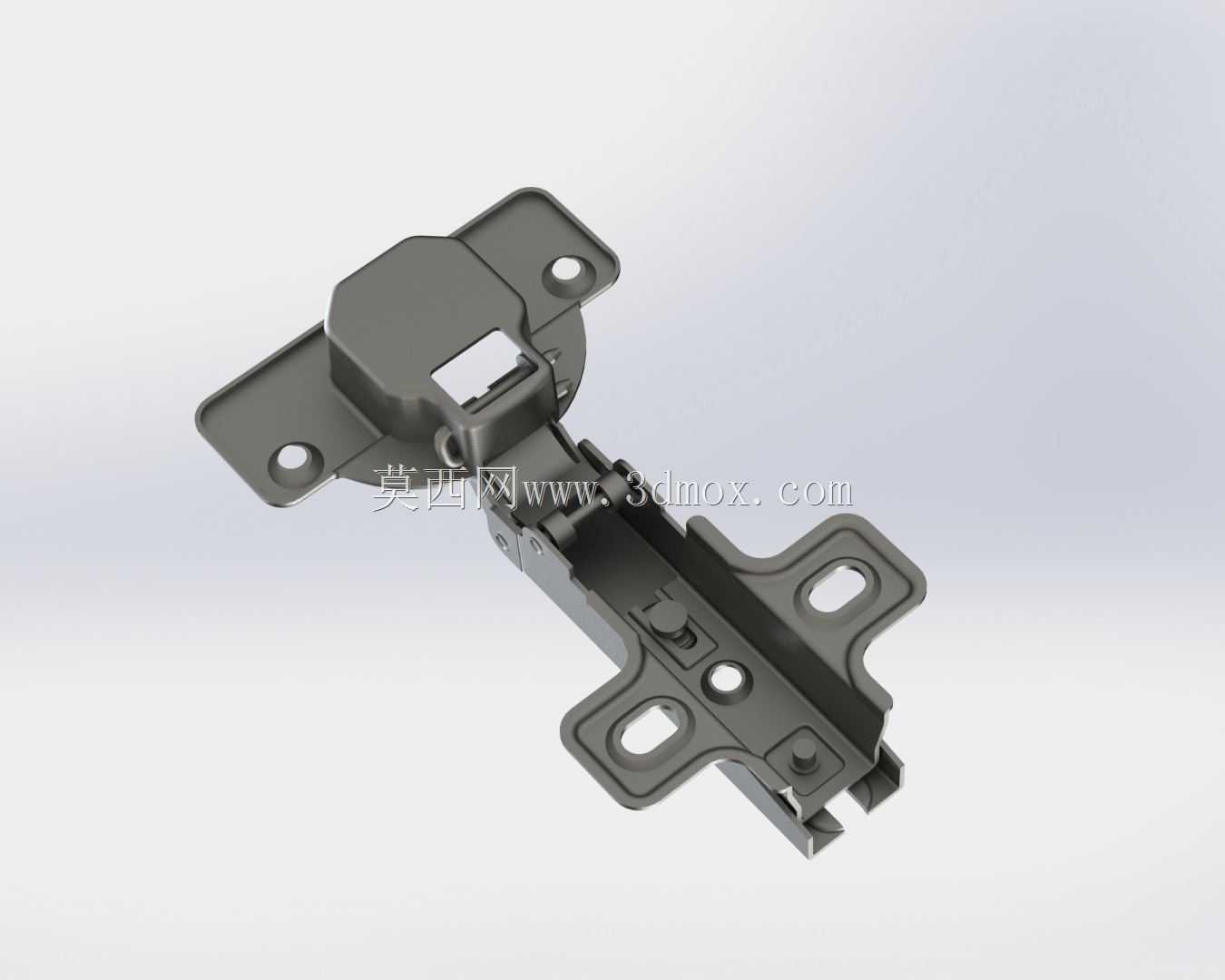

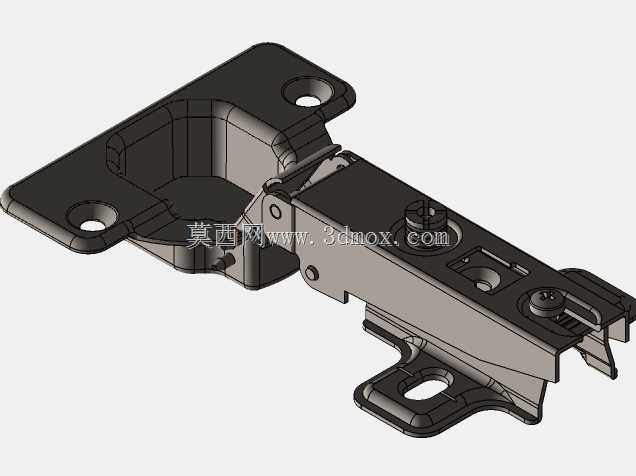

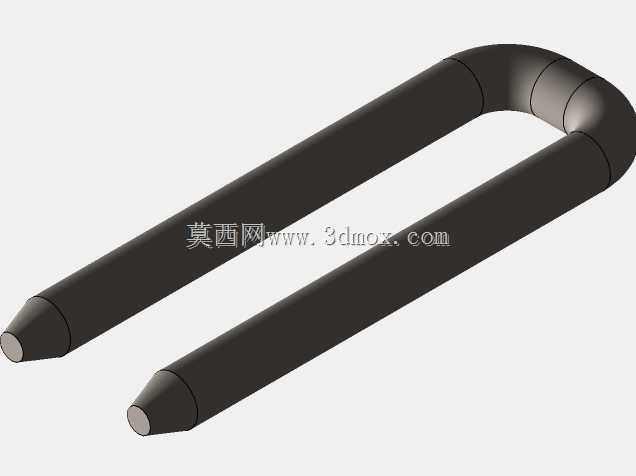

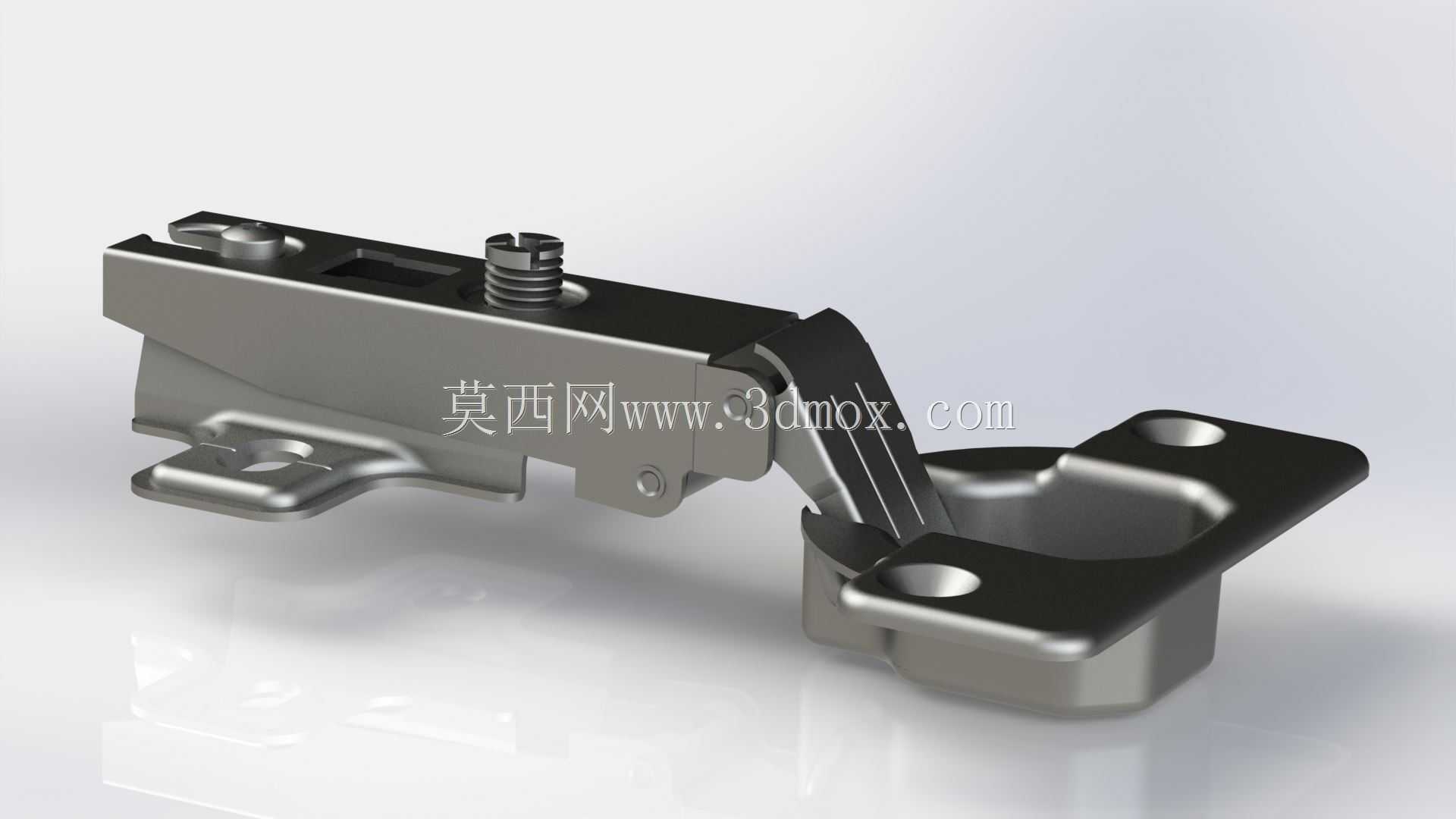

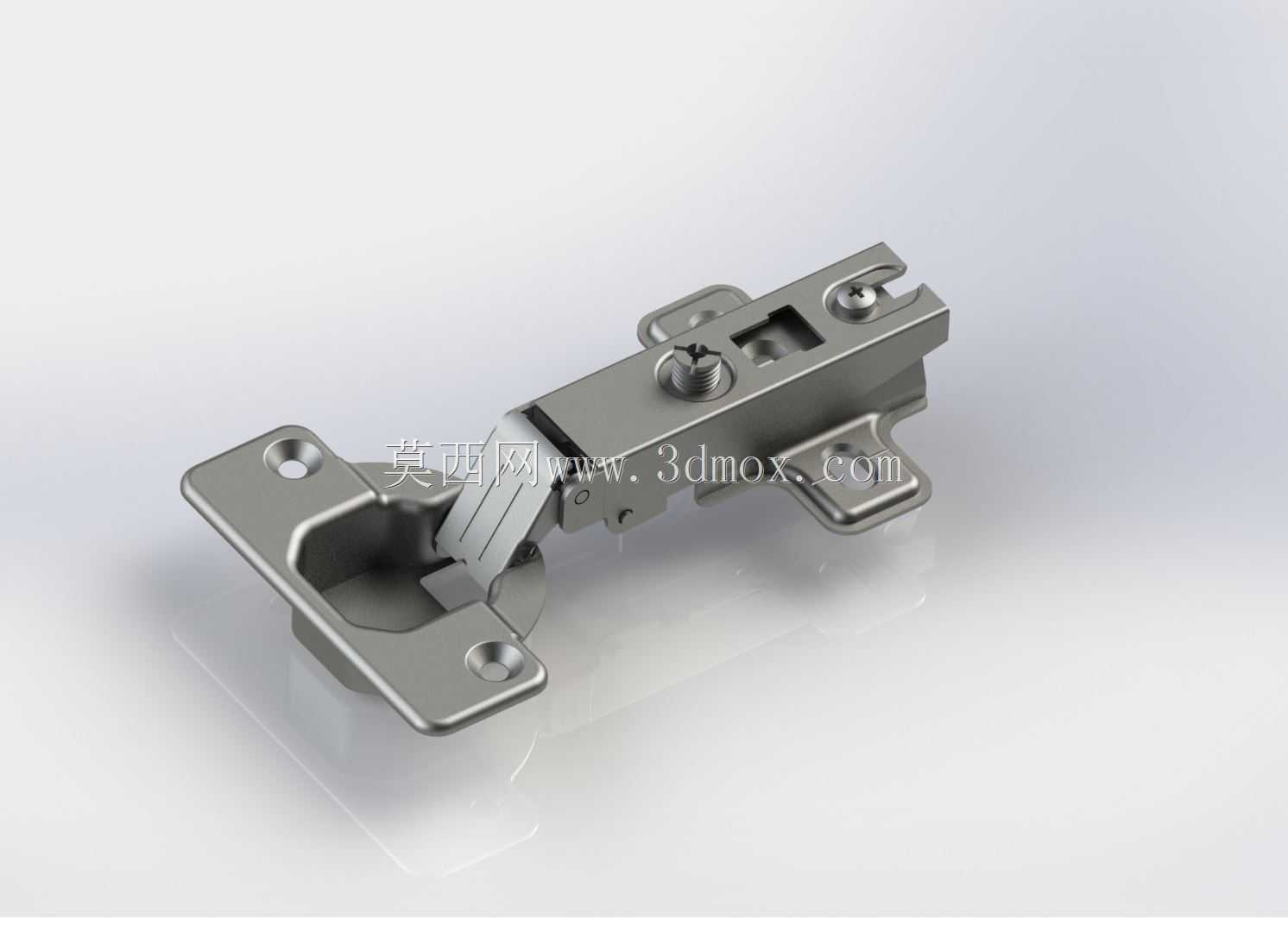

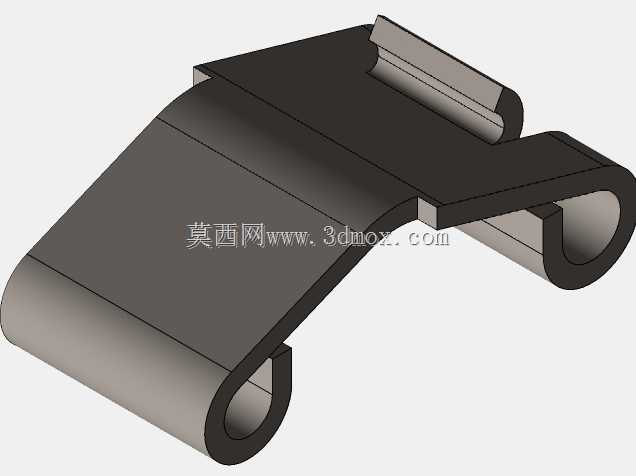

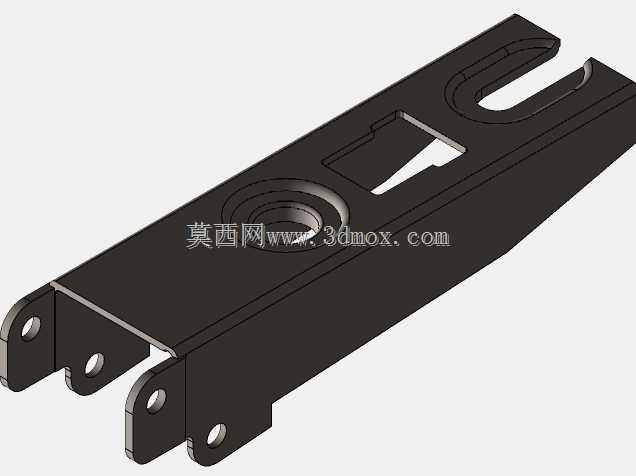

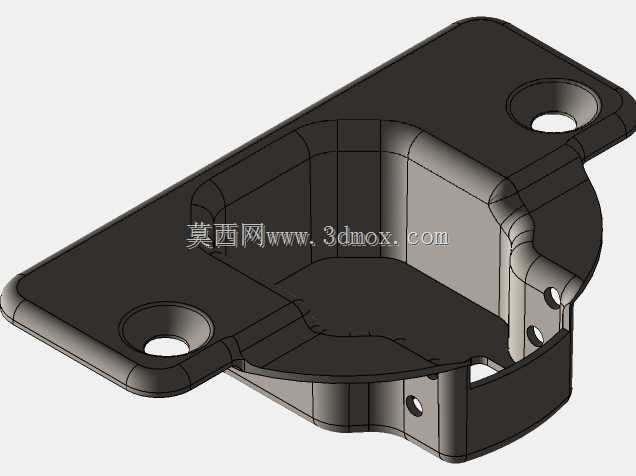

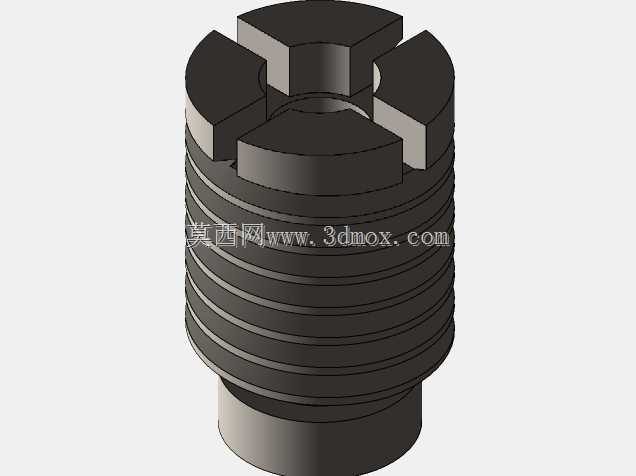

　　日常做定制家具结构配套设计时，这类35杯径的直臂铰链是出镜率极高的连接件，主要适配16-20mm厚度的常规板式柜门，覆盖橱柜、衣柜、书柜等绝大多数平开门家具的开合连接需求，承担柜门与柜体侧板之间的铰接传动、开合限位以及安装位置微调的核心作用。从结构设计逻辑来看，这款铰链采用分体式铰接结构，分为底座与铰杯两大主体部分，铰杯部分需要预先在柜门内侧对应位置开出直径35mm、深度11-13mm的嵌入式安装孔，通过铰杯自带的两个自攻螺丝孔完成与柜门的固定；底座部分则固定在柜体侧板的对应安装位，两者通过铰接臂实现活动连接，铰接臂内部集成的弹簧结构可以提供开合过程中的阻尼助力，让柜门在关闭到一定角度时自动吸合到位，

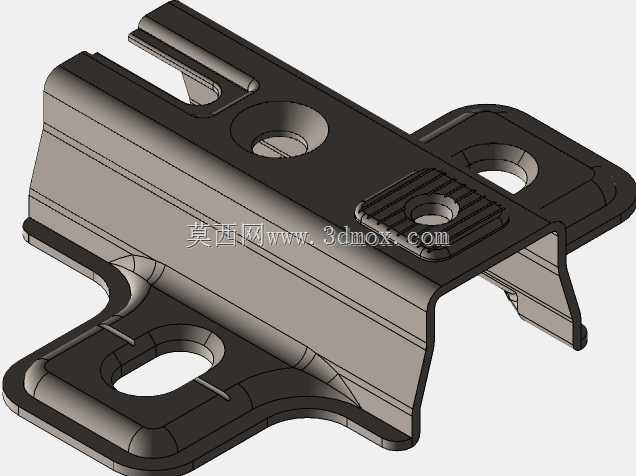

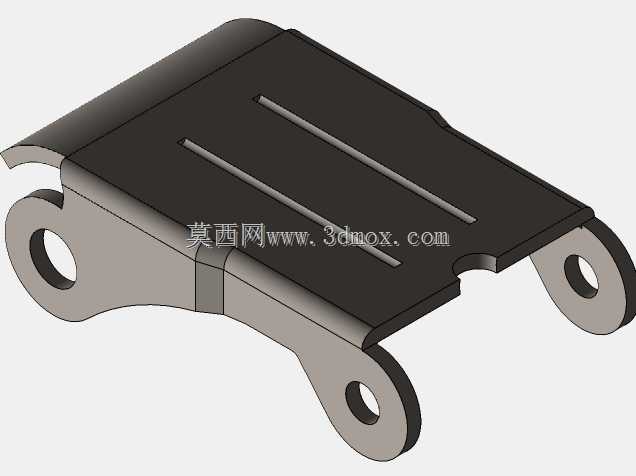

　　开启到最大角度时保持稳定的悬停状态，不会出现自由晃动的问题。安装边界方面，直臂（即行业内常说的全盖款）结构的设计，对应柜门完全覆盖柜体侧板的安装场景，安装完成后柜门与侧板之间的预留间隙控制在0.5-1mm区间，既保证开合过程不会出现剐蹭，也能尽可能缩小缝隙提升柜体外观的整体性。底座上预留的上下、前后调节螺丝，可以在安装完成后对柜门的位置进行±2mm范围的微调，抵消板材裁切、开孔过程中产生的尺寸误差，降低现场安装的调试难度。从实际使用场景出发，这类铰链的开合寿命直接决定了家具的使用体验，结构上所有铰接转动位置都做了铆接加固，金属材质的主体结构可以承受日常高频次的开合负载，不会出现长期使用后铰接松动、柜门下垂错位的问题。

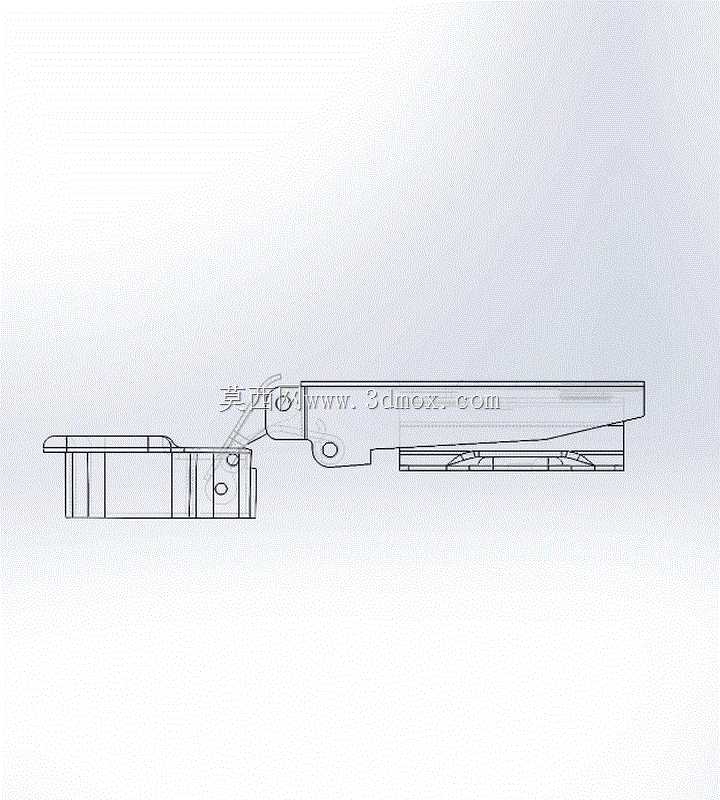

　　建模过程中需要重点关注铰杯的开孔尺寸公差、铰接臂的转动行程范围，以及底座安装孔的孔位间距，确保模型导入装配体后可以直接模拟开合动作，验证不同板材厚度下的安装干涉情况，给后续的五金件选型、开孔工艺图输出提供准确的三维数据支撑，避免实际生产中出现开孔位置偏差导致的安装失败问题。
