全地形车管式焊接车架底盘结构设计

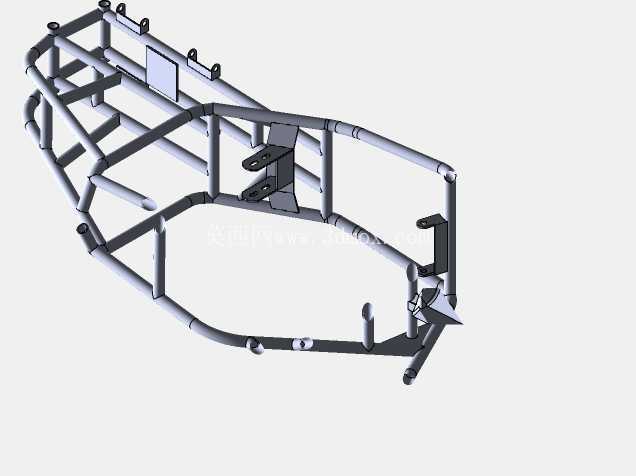

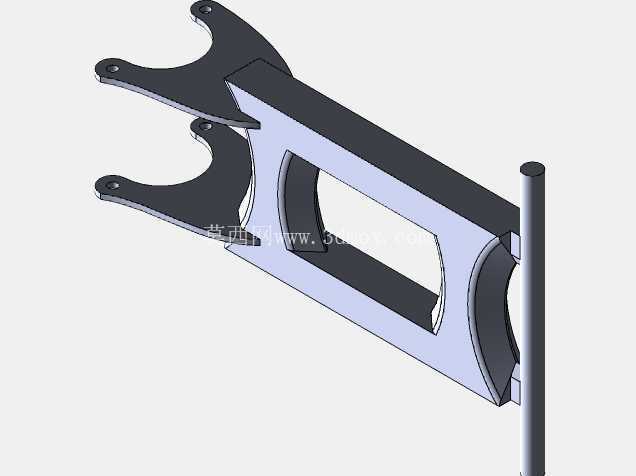

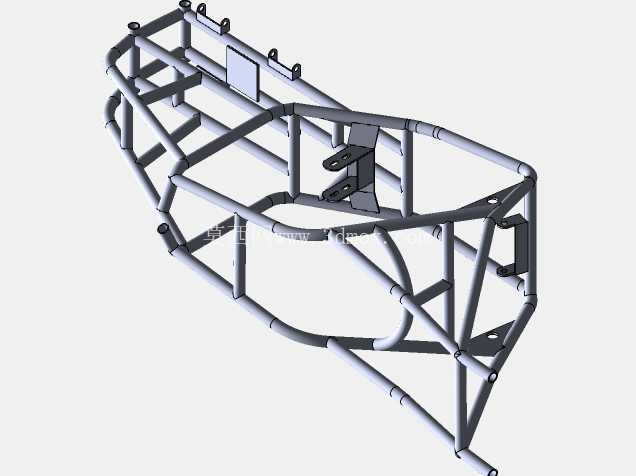

　　这套全地形车底盘采用管式空间桁架结构，核心承载逻辑依托冷拔无缝钢管的弯管拼接焊接成型，区别于普通乘用车辆的冲压焊接一体式底盘，该结构优先考虑非铺装路面行驶时的多向冲击载荷耐受能力，适配山地、泥沼、浅滩等复杂非硬化路面的通行需求。从结构布局来看，底盘前部预留了动力总成的安装点位，两侧的焊接支架分别对应转向机固定、前悬架摆臂铰接位，支架与主管的连接位置均做了贴合管面的弧形切口设计，保证焊接时的熔深足够，避免应力集中导致的焊缝开裂。中部的乘员舱区域，主管的弯折弧度经过反复校核，既保证了足够的腿部操作空间，也在侧碰场景下形成环形受力结构，分散外部冲击力，不会出现局部结构直接侵入乘员空间的问题。

　　后部的承载段设置了多组安装吊耳，分别对应后悬架固定、传动系统挂载、燃油箱或电池组的安装位，所有吊耳的安装孔位同轴度公差控制在0.1mm以内，避免后续装配时出现部件错位、运行异响的问题。设计过程中，首先根据目标载荷确定主管的管径与壁厚，主承载管采用直径38mm、壁厚3mm的无缝钢管，辅助支撑管采用直径25mm、壁厚2mm的管材，在保证整体抗扭刚度的前提下尽可能降低结构自重，避免冗余重量影响车辆的动力表现与通过性。所有弯管位置的弯曲半径统一为管径的3倍，既符合弯管加工的工艺要求，避免弯管处出现管壁褶皱、壁厚减薄超差的问题，也能保证应力传递路径平滑，不会在弯折位置出现应力突变。

　　底盘的整体安装边界经过多轮适配校核，前部的安装点间距匹配常规全地形车转向系统的安装尺寸，中部的安装平面预留了座椅固定的螺纹孔位，后部的传动系统安装位与主流的CVT变速系统安装尺寸兼容，不需要额外做转接支架即可完成装配。在实际应用场景中，这类管式底盘多用于小型全地形作业车、越野休闲全地形车、山地特种作业通勤车，相比冲压底盘，管式结构的维修便利性更高，出现局部变形时可以单独切割更换受损管段，不需要整体更换底盘总成，大幅降低野外作业场景下的维修成本。

　　结构设计时还考虑了离地间隙的要求，底盘下部的横向支撑管全部设置在同一水平面，最低离地间隙满足300mm以上的通过性要求，避免在跨越凸起障碍时刮擦底盘结构，同时下部的管段没有突出的安装螺栓，防止越野时被石块、树根勾挂造成部件损坏。焊接工艺层面，所有管材的拼接位置都预留了1mm的焊接坡口，采用二氧化碳气体保护焊完成拼接，焊后对焊缝进行打磨处理，消除焊渣与焊接应力，关键受力位置的焊缝还会做磁粉探伤检测，保证焊接强度满足冲击载荷要求。底盘前部还预留了防撞杠的安装接口，不需要额外打孔即可加装前部防护结构，后部也设置了拖挂装置的安装位，可满足小型设备拖挂、救援牵引的使用需求。
