汽车传动系统离合器从动盘结构设计

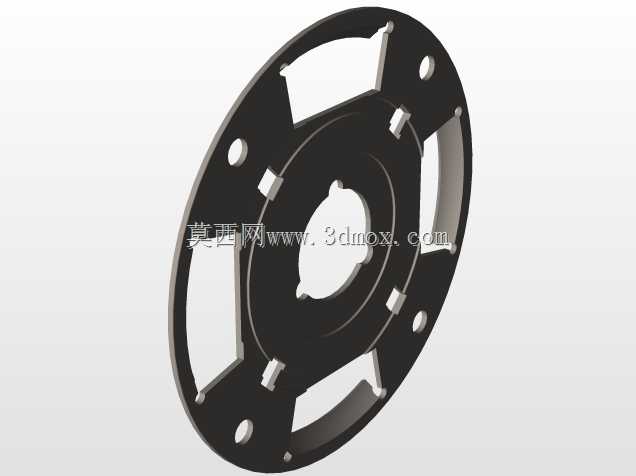

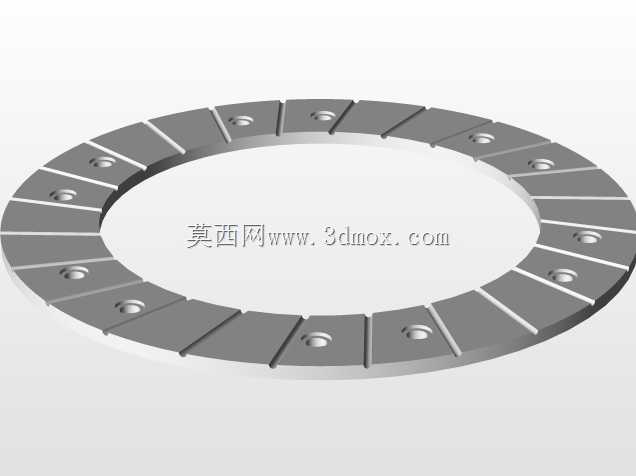

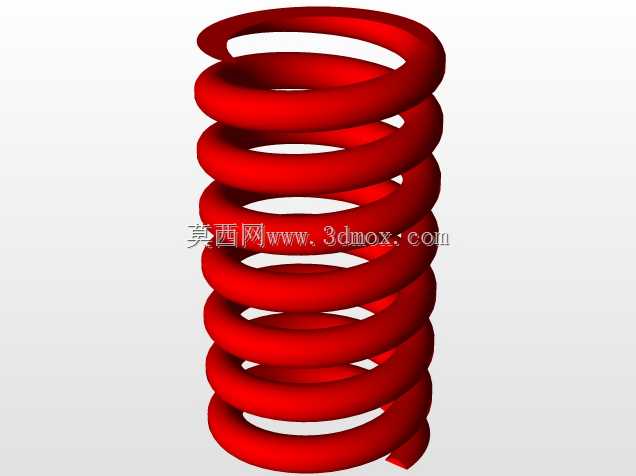

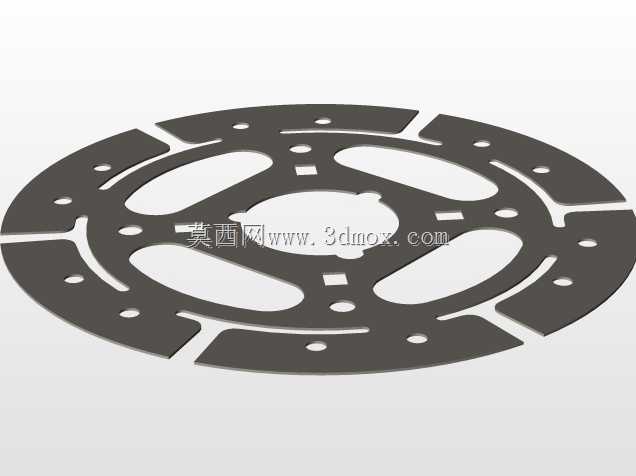

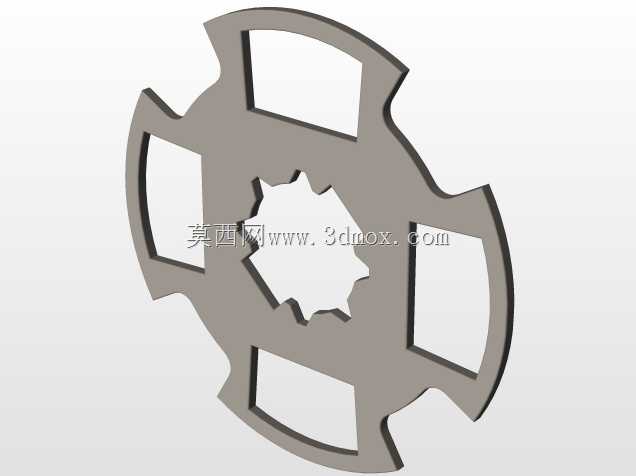

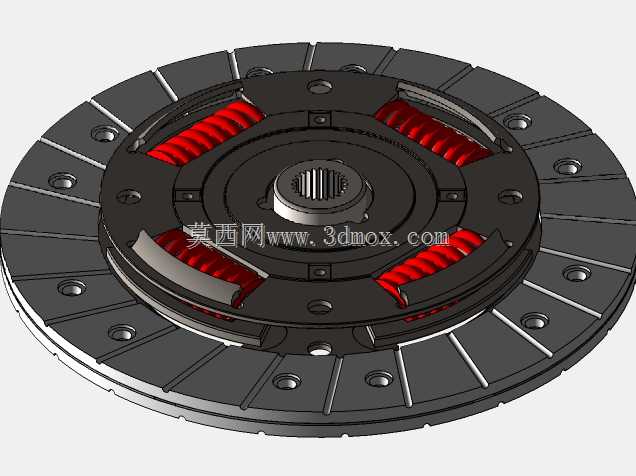

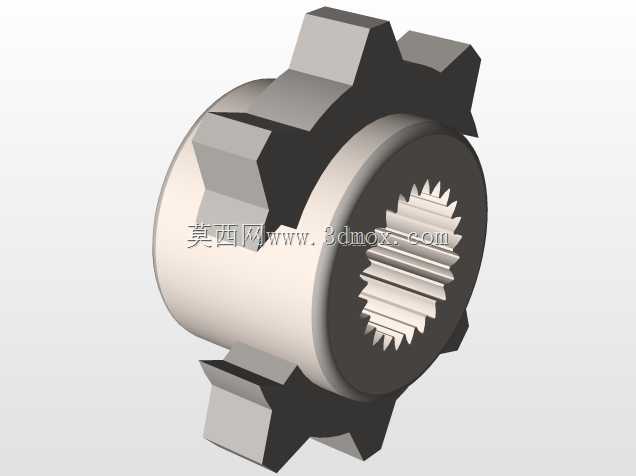

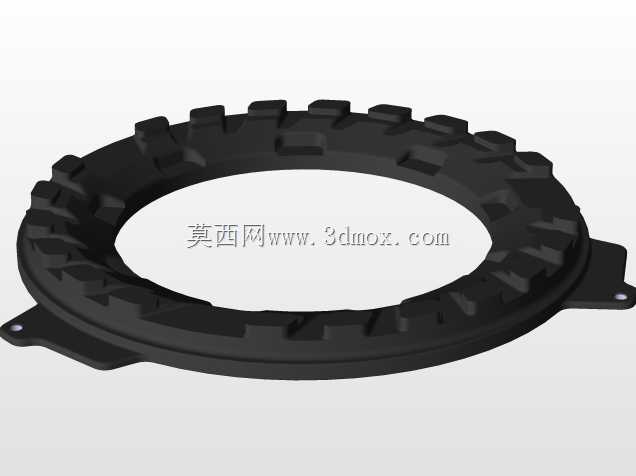

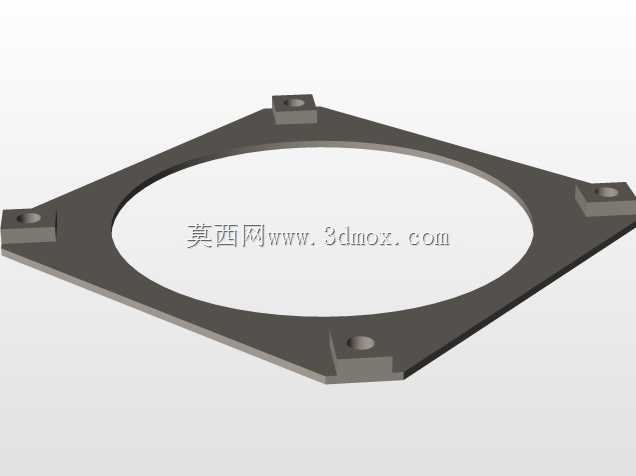

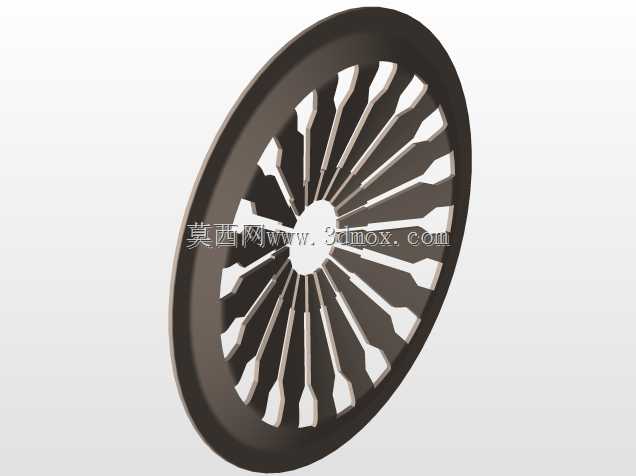

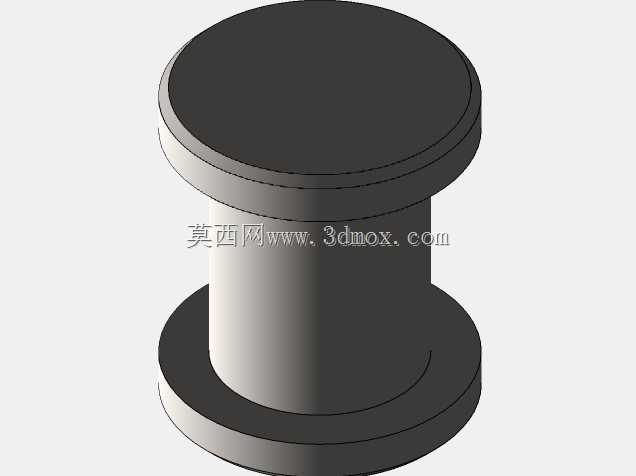

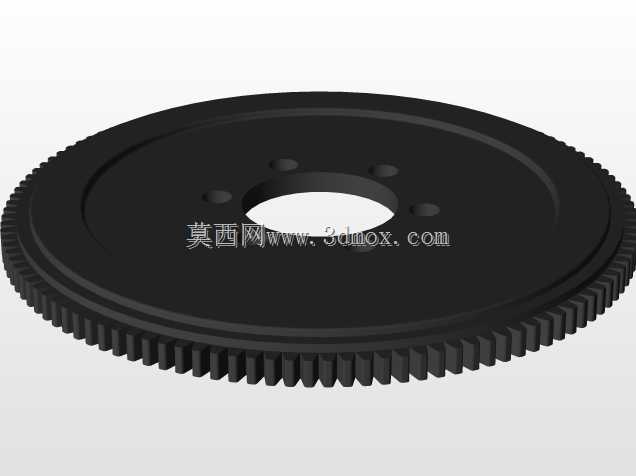

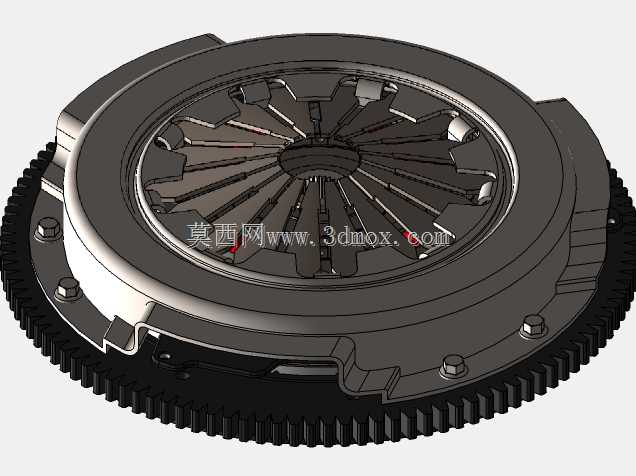

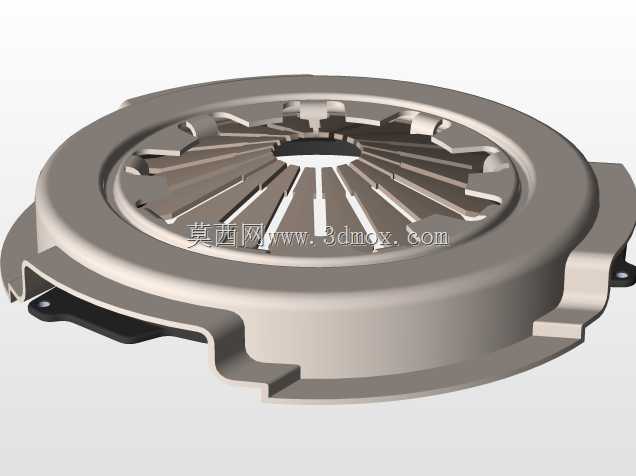

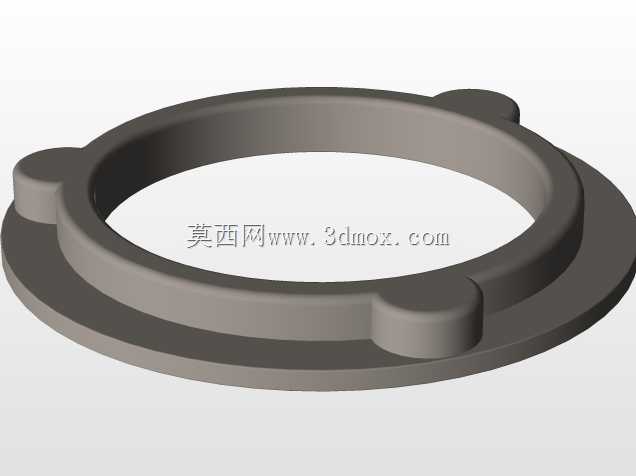

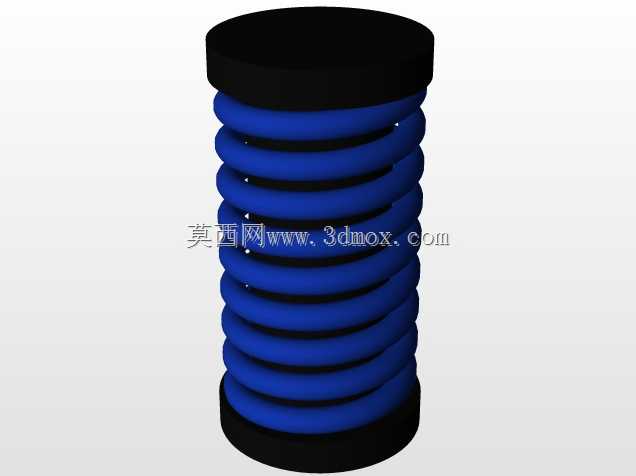

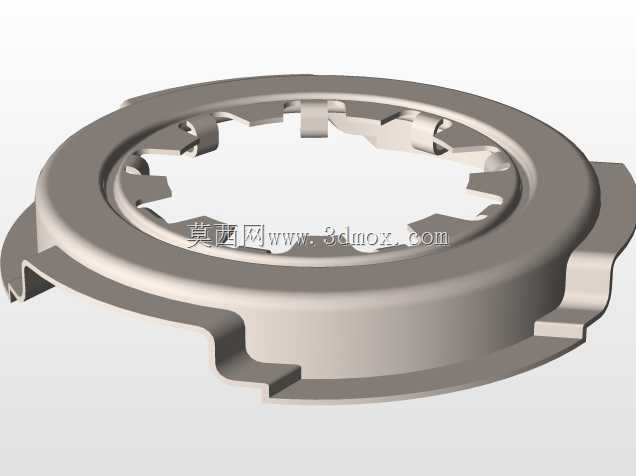

这款离合器从动盘是手动挡汽车传动系统中的核心衔接部件，主要搭载于乘用车与轻型商用车的动力传输路径中，布置在发动机飞轮与变速器输入轴之间，承担着动力切断、平顺接合、过载保护、扭转减震的核心作用，直接决定车辆起步平顺性、换挡流畅度与传动系统的使用寿命。在实际整车应用场景中，当驾驶员踩下离合器踏板时，从动盘与发动机飞轮脱离接触，切断发动机向变速器传递的动力，便于完成挡位切换操作；当驾驶员缓慢松开踏板时，从动盘在压盘的压力作用下逐步与飞轮贴合，依靠摩擦面的摩擦力将发动机输出扭矩平稳传递至变速器输入轴，保障车辆平稳起步，避免传动系统因刚性连接产生冲击损坏。从产品功能特性来看，该从动盘采用周置螺旋减震弹簧结构，四组对称分布的红色减震弹簧沿圆周方向布置在盘芯与钢片之间，能够有效吸收发动机运转过程中产生的扭转振动，过滤动力传输过程中的冲击载荷，降低传动系统的共振风险，提升整车行驶的NVH表现；外围环形摩擦片采用径向开槽设计，既可以在摩擦过程中排出磨屑、提升散热效率，也能避免摩擦片受热变形导致的接合抖动，同时开槽结构可以快速排走摩擦面间的空气，提升摩擦系数的稳定性。中心花键毂采用内花键结构，与变速器输入轴的外花键精准配合，既可以传递扭矩，也允许从动盘在轴向有小范围的滑动余量，适配离合器分离与接合过程中的轴向位移需求。从设计思路来看，整体采用对称式圆周布局，所有功能部件沿中心轴线均匀分布，保障高速旋转时的动平衡性能，避免高转速下产生偏磨与振动；钢片本体采用高强度冲压钢结构，外围均匀布置的安装孔用于摩擦片的铆接固定，盘体上的定位孔保障各部件装配时的同轴度，避免装配偏差导致的运转抖动。从安装边界来看，该从动盘的外径尺寸适配主流1.6L-2.0L排量乘用车的离合器壳体安装空间，中心花键的模数、齿数符合对应变速器输入轴的匹配标准，整体轴向厚度控制在离合器分离行程允许的范围内，安装时无需对周边壳体、操纵机构进行额外改装，可直接替换同规格的原厂从动盘部件。摩擦片的摩擦系数符合乘用车离合器的性能要求，能够稳定传递发动机最大输出扭矩，当传动系统承受过载冲击时，摩擦片可以产生微量打滑，避免过大扭矩冲击损坏发动机、变速器内部的齿轮与轴类部件，起到过载保护的作用。
