国产枪械折叠式后托架轴颈结构

在轻武器的结构设计体系中，折叠式枪托的配套支撑部件一直是兼顾携行性与射击稳定性的核心结构单元，本次呈现的折叠式轴颈，作为国产折叠后托架的核心连接构件，主要承担枪托折叠状态锁止、展开状态载荷传递、握持段与机匣连接定位的多重作用。从实际应用场景来看，这类结构普遍适配于需要缩短携行长度的单兵轻武器，在空降作战、城市近距离作战、车载携行等场景下，折叠状态下的枪托可大幅降低武器整体外廓尺寸，避免在狭窄空间内勾挂装具、车体构件，而展开状态下，轴颈结构需要承受射击过程中传递的后坐载荷，保证枪托与机匣的连接刚性，避免出现连接间隙导致的射击精度偏移。

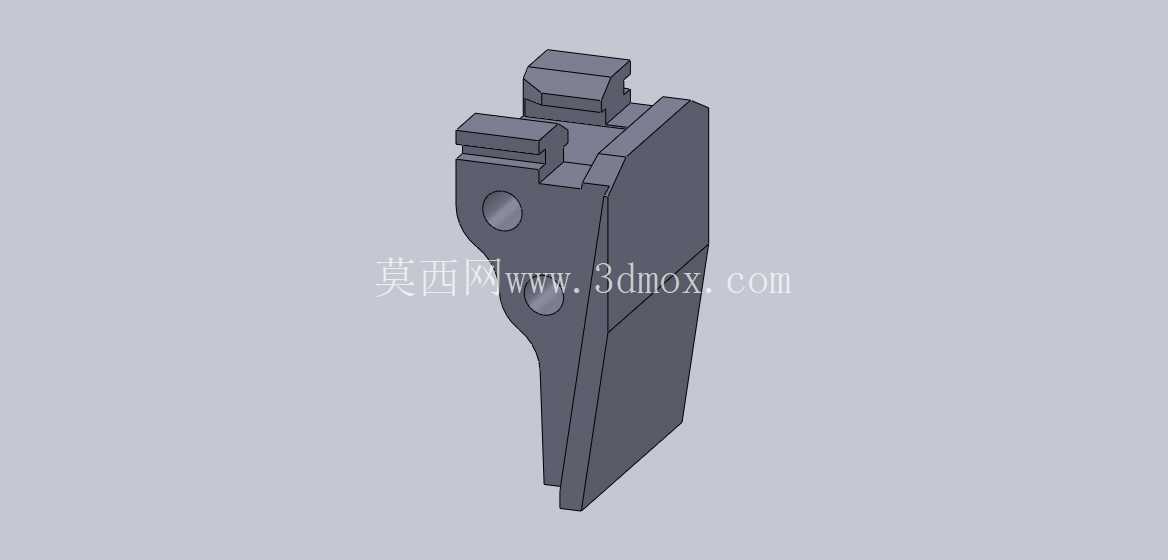

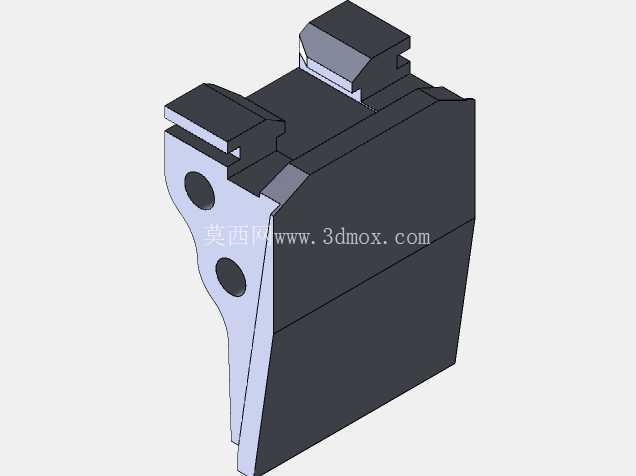

从功能特性层面拆解，该轴颈采用分体式拼合结构设计，主体承力段为厚壁实体结构，上端设置两组对称的卡合凸台，分别对应折叠锁止位与展开锁止位的卡槽配合，凸台侧面做了斜向导向倒角，在枪托绕转轴转动的过程中，可顺着锁止卡槽的导向面滑入配合位，避免出现卡滞、硬摩擦导致的操作力过大问题。构件侧面设置的两个圆形沉孔，分别对应转轴安装位与锁止销让位孔，转轴安装孔的孔位公差严格控制在H7级，保证枪托转动过程中的同轴度，避免长期使用后出现转轴旷量；锁止销让位孔与锁止机构的运动轨迹完全匹配，保证锁止销在弹簧力作用下可顺畅弹出卡入对应锁止槽，不会出现卡销、无法锁止的故障。

从设计思路的工程逻辑来看，该结构没有采用一体化切削的复杂构型，而是将承力主体与外侧护板拆分设计，一方面可以降低单件加工的材料去除率，减少切削加工的工时消耗，另一方面拆分后的内侧空腔可预留出锁止弹簧、操作拨杆的安装空间，无需在实体构件上加工深腔结构，降低了加工难度与废品率。构件的外形轮廓顺着枪托握持段的曲线做了顺滑过渡，没有突出的棱角结构，既避免了携行过程中棱角磕碰装具或操作人员，也能保证贴腮射击时的接触舒适度，不会出现突兀的硌触感。

关于安装边界与尺寸配合，该轴颈的上端卡合凸台间距与机匣尾部的连接耳片间距完全匹配，安装时仅需将转轴穿入同轴孔位，即可完成转动副的装配，轴向通过转轴端部的卡簧实现限位，无需额外的复杂紧固件；下端与枪托握持段的连接采用嵌入式定位，轴颈下端的楔形定位面插入枪托主体的对应槽位后，通过两个横向销钉完成固定，定位面的斜度设计可保证装配后自动消除配合间隙，长期射击震动下也不会出现连接松动。整个构件的外廓宽度与机匣尾部宽度保持一致，折叠后不会突出于机匣侧面，保证武器整体外廓的规整性；展开状态下，轴颈的承力面与机匣尾部的贴合面完全贴合，可将后坐力均匀传递到整个枪托结构，避免局部应力集中导致的构件断裂。

在实际的结构验证环节，这类轴颈构件需要承受数千次的折叠展开循环测试，以及数百发实弹射击的载荷冲击，因此在结构设计时，在转角应力集中位置均做了圆角过渡处理，避免应力集中导致的疲劳断裂；卡合凸台的受力面做了局部加厚处理，保证锁止状态下的接触强度，不会因后坐冲击导致凸台崩裂。同时，构件表面的氧化处理层厚度控制在合理区间，既保证了防腐耐磨性能，也不会因镀层过厚导致配合尺寸超差，影响锁止机构的动作顺畅度。
