真空涡轮机组结构装配与运动演示方案

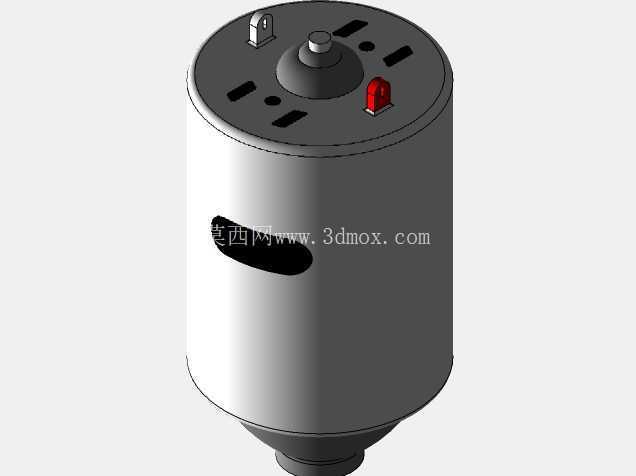

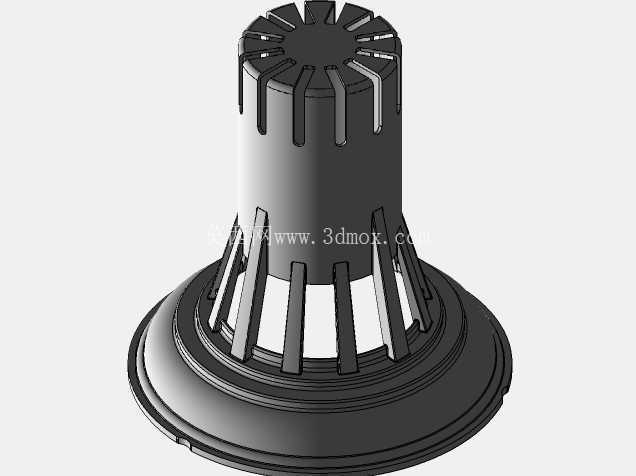

　　真空涡轮机组常应用于真空冶炼、电子元器件真空封装、航天环境模拟试验舱等需要持续获得高真空度的工业场景，核心作用是通过涡轮转子的高速旋转，对腔体内气体分子进行逐级压缩、输送，配合前级泵完成高真空环境的构建，这类设备的运行稳定性直接决定了整条工艺线的良品率与生产效率。从结构设计逻辑来看，整套机组的装配基准从进气端法兰开始，首先需要确认进气口的通径尺寸与上游真空腔体的接口匹配度，安装边界上要预留出进气侧法兰的螺栓操作空间，通常法兰圆周方向的螺栓拆装需要至少120mm的径向操作余量，避免后期维护时无法完成密封件更换。涡轮级的转子组件是整套设备的核心，设计时需要先确定各级叶轮的叶片倾角与流道曲率，每一级叶轮的动平衡精度需要控制在G1级以内，避免高速旋转时产生的振动传导到腔体壁面，导致密封面出现微泄漏。转子的支撑结构采用两端角接触轴承配对安装的方案，轴承位的同轴度公差需要控制在0.02mm以内，装配时需要采用热装工艺，避免敲击导致轴承滚道出现损伤，同时要预留出轴系受热伸长的补偿间隙，通常根据工作转速与轴段长度，预留0.15-0.25mm的轴向窜动余量。

　　定子部分的导流叶片与转子叶轮的间隙控制是设计难点，间隙过大会导致气体回流，降低抽气效率，间隙过小则容易在转子高速运转时出现刮碰，引发设备故障，通常单边间隙控制在0.3-0.5mm区间，兼顾效率与运行安全性。冷却流道的设计需要覆盖定子外壳与轴承座位置，采用螺旋式流道结构，保证冷却介质能够均匀带走设备运行时产生的热量，避免轴承部位温度过高导致润滑脂失效，冷却接口的位置通常设置在机组底部，避免管路干涉上部的检测仪表安装。驱动端的连接采用膜片联轴器与动力源对接，这种联轴器可以补偿少量的径向与角度偏差，降低安装时的对中难度，对中操作时需要保证径向偏差不超过0.1mm，角度偏差不超过0.1度，避免运行时联轴器产生额外的交变载荷。

　　整套机组的安装底座需要设置减震垫，减震垫的刚度需要根据机组整体重量与运行转速进行匹配，避免设备运行时的振动传递到安装平台，影响周边精密检测设备的正常工作。排气端的接口需要与前级泵的进气口匹配，连接管路需要尽量缩短，减少管路阻力对抽气效率的影响，同时管路需要设置支撑结构，避免管路重量直接压在机组排气法兰上，导致法兰变形出现泄漏。密封结构采用金属密封圈与氟橡胶密封圈组合的方案，静密封面的表面粗糙度需要控制在Ra1.6以下，保证密封件的贴合度，动密封部位采用磁流体密封结构，能够在高速旋转状态下维持可靠的真空密封效果，避免外界气体渗入真空腔室。

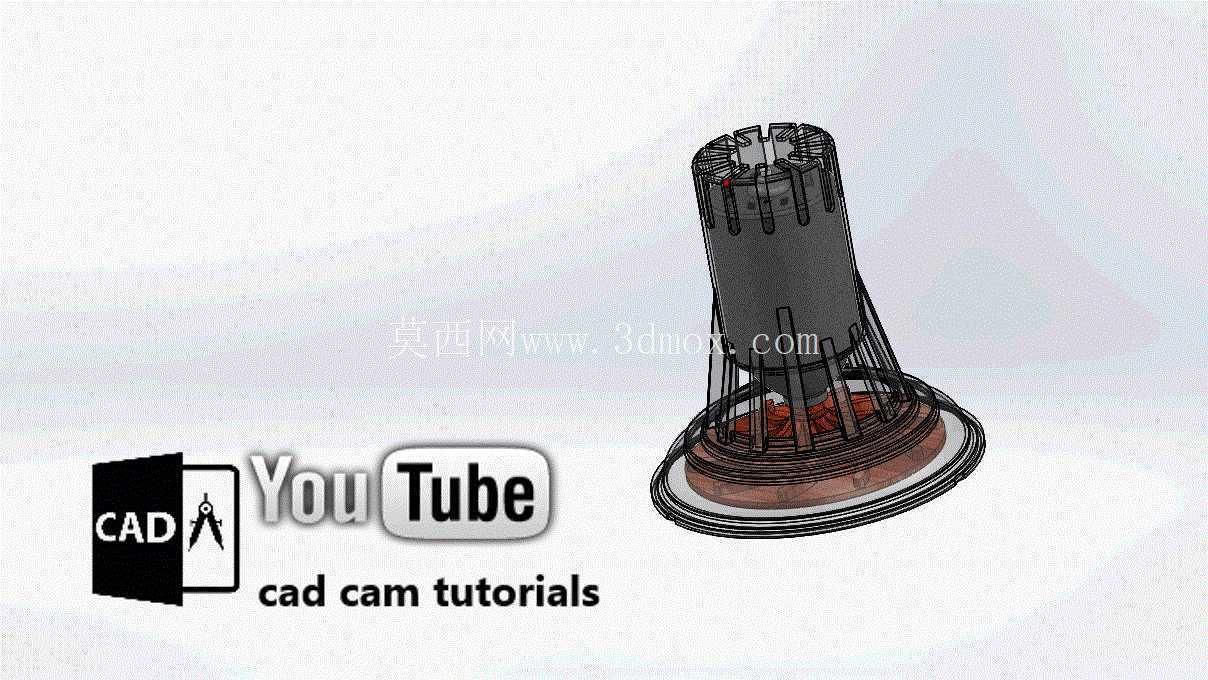

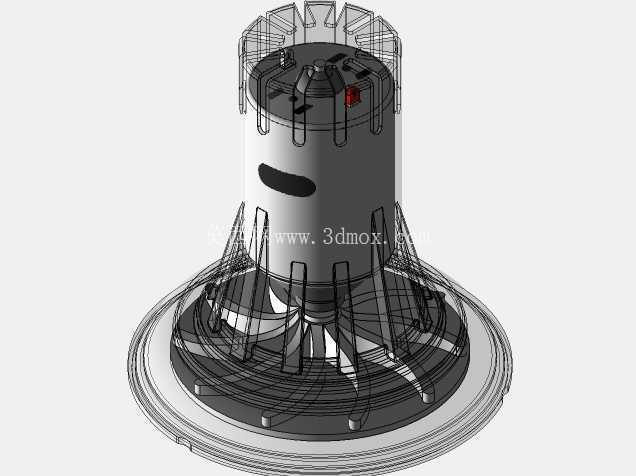

　　装配流程上需要按照从内到外的顺序进行，先完成转子组件的动平衡校验，再将转子装入定子腔体，依次安装轴承端盖、密封组件、冷却壳体，最后装配联轴器与外接接口，每一步装配完成后都需要手动盘车检查转子转动是否顺畅，是否存在卡滞或刮碰的情况。动画演示部分可以直观展示每一个零部件的装配顺序与配合关系，清晰呈现涡轮转子旋转时的气体流向，以及冷却介质在流道内的循环路径，帮助设计人员快速排查装配干涉问题，也能为现场安装调试人员提供直观的操作参考，减少装配失误导致的设备故障。在实际选型应用中，需要根据目标腔体的容积、要求达到的真空度、抽气时间要求来确定涡轮机组的级数与转子尺寸，不同工况下的叶轮材质选择也有区别，抽取腐蚀性气体时需要采用不锈钢材质叶轮，普通工况下采用高强度铝合金叶轮即可降低转子整体重量，减小启动时的转动惯量。
