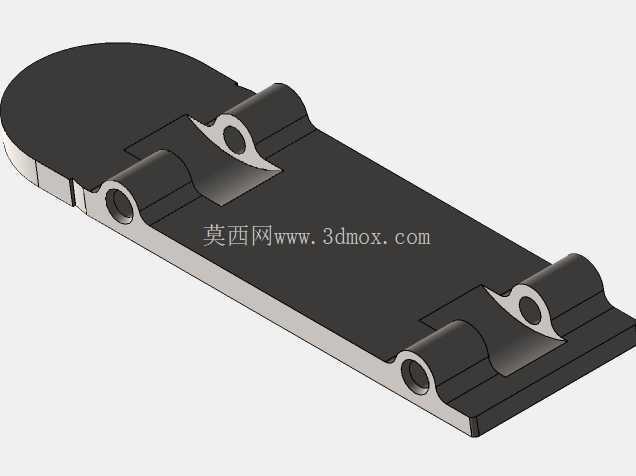

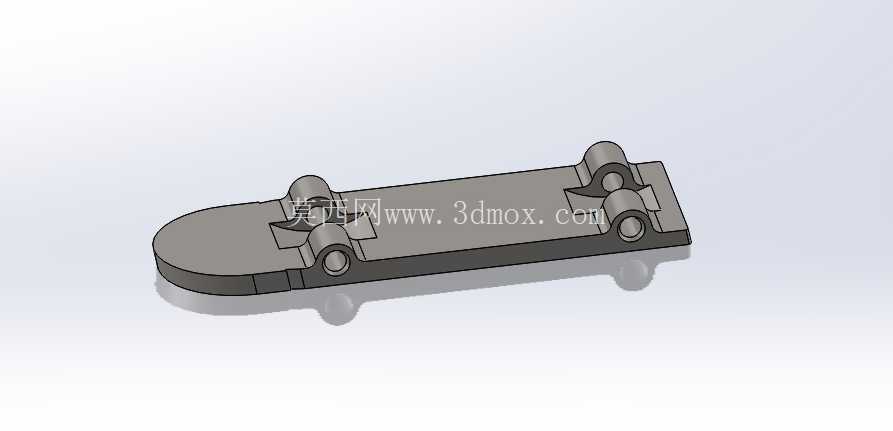

M1911-A1弹匣底座结构设计

在轻武器零部件的结构设计领域，弹匣底座作为弹匣组件的核心承载与定位部件，其结构合理性直接影响供弹可靠性与部件装配精度。本次设计的M1911-A1弹匣底座，针对经典手枪弹匣的底部支撑、限位与防护需求展开，从实际勤务使用与装配逻辑出发完成结构建模。

从实际应用场景来看，该部件装配于M1911-A1手枪弹匣的最下端，日常使用中需要承担弹匣落地时的冲击载荷，同时为弹匣内部的托弹簧提供底部支撑定位，还要在弹匣插入握把时起到轴向限位作用，避免弹匣过度插入影响供弹路径。在实际勤务场景中，射手快速更换弹匣时，弹匣底座往往是最先与硬质地面接触的部位，因此结构设计上需要兼顾抗冲击性能与装配贴合度，不能出现应力集中导致的断裂问题。

设计思路上，首先还原了M1911-A1弹匣底座的经典外形轮廓，前端采用圆弧过渡处理，既匹配握把底部的人体工学弧度，避免握持时出现硌手的棱角，也能在弹匣插入握把时起到导向作用，减少卡滞概率。底座主体采用长条形板状结构，整体厚度根据弹匣主体的壁厚匹配，保证装配后与弹匣外壳的外表面齐平，没有突出的棱边，避免携行时勾挂衣物装具。

结构细节上，底座上端设置了多组铰接式凸耳结构，这些凸耳对应弹匣外壳底部的装配卡槽，装配时通过凸耳与卡槽的过盈配合实现底座与弹匣主体的固定，不需要额外的销钉或者粘接剂，既简化了装配流程，也方便日常维护时的拆解更换。凸耳的孔径与位置公差严格匹配弹匣主体的装配基准，保证装配后底座与弹匣主体的同轴度，避免出现底座歪斜导致的弹匣插入握把卡滞问题。底座的下端面做了平面度处理，保证弹匣直立放置时的稳定性，同时在边缘做了小尺寸的倒角处理，去除加工毛刺，避免锐边划伤使用者或者装具。

从安装边界来看，该底座的长度与宽度完全匹配M1911-A1弹匣的横截面尺寸，装配后不会超出弹匣主体的外轮廓，上端凸耳的插入深度经过反复校核，既保证固定强度，也不会侵入弹匣内部的托弹簧运动空间，避免托弹簧压缩时与底座发生干涉，影响供弹行程。底座的整体重量控制在合理范围内，不会额外增加弹匣的整体重量，影响枪械的整体配重平衡。

在结构强度校核层面，针对底座常见的落地冲击工况，对凸耳根部的应力集中区域做了圆角过渡处理，提升部件的抗冲击疲劳性能，即使在反复拆装、多次跌落的工况下，也不会出现凸耳断裂的问题。底座的上端面与弹匣内部托弹簧的接触位置做了平面强化处理，避免托弹簧长期压缩摩擦导致的底座端面磨损，延长部件的使用寿命。

对于三维建模从业者而言，这类轻武器零部件的建模重点在于装配基准的对齐与公差配合的还原，不能只做外形的曲面复刻，需要充分考虑部件实际装配时的干涉问题与运动空间预留。比如凸耳的尺寸需要预留合理的装配公差，既不能过松导致底座容易脱落，也不能过紧导致装配时需要过度用力造成弹匣外壳变形。同时外形的圆弧过渡需要与握把底部的轮廓完全匹配，保证枪械整体外观的一致性，这也是经典枪械零部件复刻设计中需要重点关注的细节。
