自行车避震前叉结构设计三维数模

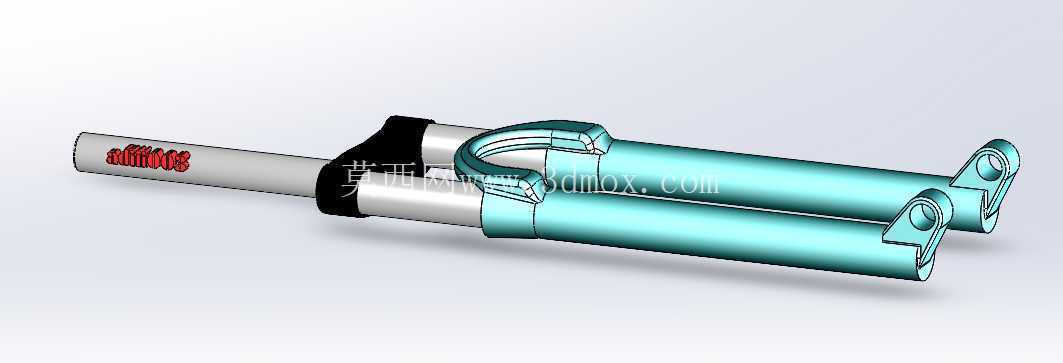

　　日常通勤、山地越野场景下的自行车行驶过程中，前轮会持续接触不同平整度的路面，铺装路面的细微接缝、非铺装路面的碎石凸起、越野路段的落差冲击，都会直接通过前轮传递至车把与骑行者上身，长时间的刚性冲击不仅会加速手部疲劳，还可能导致轮组变形、车架连接位应力开裂，避震前叉就是承接前轮与车架、过滤路面冲击的核心承载部件。这款前叉的结构设计围绕垂直缓冲与侧向刚性平衡展开，两根平行布置的内管与外管构成伸缩主体，内管表面做低摩擦处理，保证冲击过程中伸缩动作顺畅无卡滞，外管采用变径结构设计，靠近轮组安装位的下段做加厚处理，应对轮组传递的径向载荷，靠近叉肩的上段做收窄处理，在保证结构强度的前提下降低整体重量。

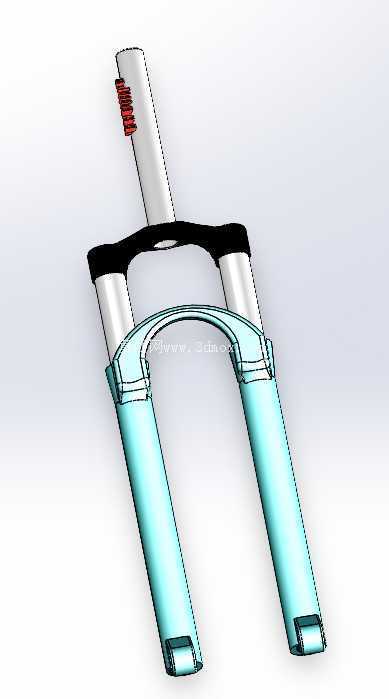

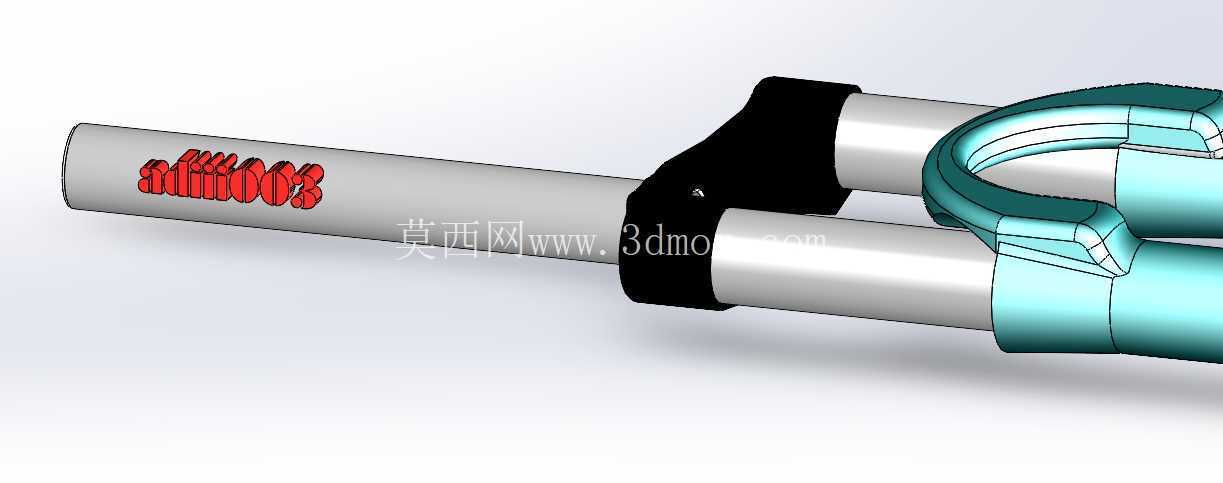

　　叉肩位置连接两根内管顶端，同时预留舵管安装位，舵管与车架头管的碗组配合，实现转向动作的传递，叉肩与外管之间的拱形桥件是提升侧向刚性的关键结构，当自行车过弯、单侧轮组受力时，拱形结构可以将单侧载荷分散至两根叉腿，避免单侧叉管受力过大出现形变，同时拱形的避让空间可以兼容更大尺寸的越野轮胎，避免轮胎在转向、压缩过程中与叉体发生干涉。叉腿内部集成弹性阻尼元件，图中展示的红色弹性部件位于单侧叉管顶端，可根据使用场景匹配不同劲度系数的弹性元件，通勤场景选用低劲度元件过滤细微震动，越野场景选用高劲度元件应对大落差冲击，阻尼结构可以控制弹性元件的回弹速度，避免冲击后出现反复弹跳影响操控稳定性。安装边界方面，叉腿底端的开口为标准轮组快拆安装位，兼容主流规格的山地车轮组花鼓，叉腿外侧预留碟刹夹器安装座，支持线拉、油压碟刹组件的直接安装，无需额外转接件；舵管长度适配常规山地车、通勤车的头管高度，可根据车架尺寸裁切多余长度，碗组配合位的直径符合通用行业标准，可直接替换同规格的刚性前叉完成升级。

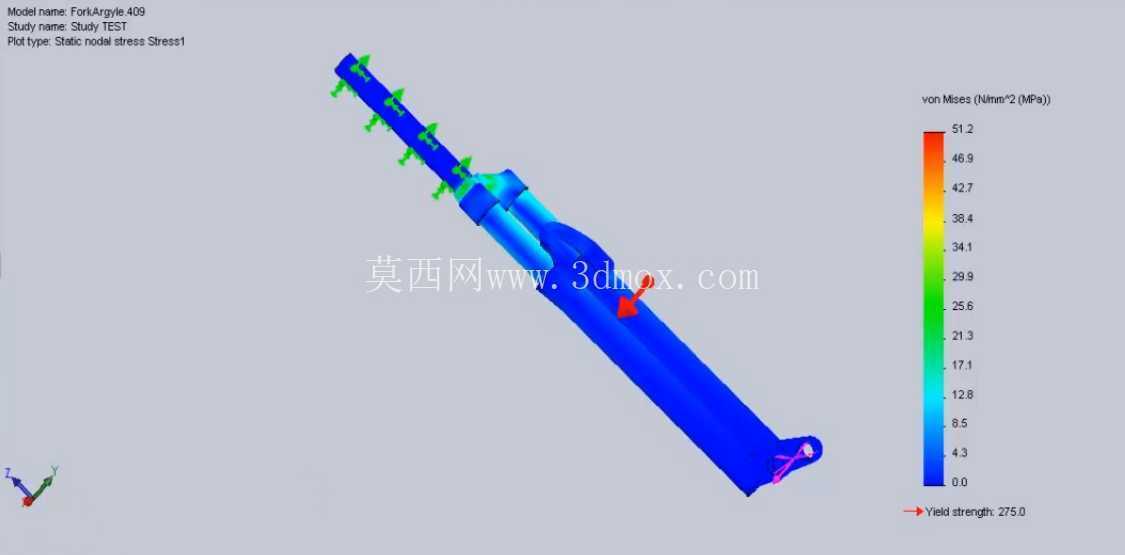

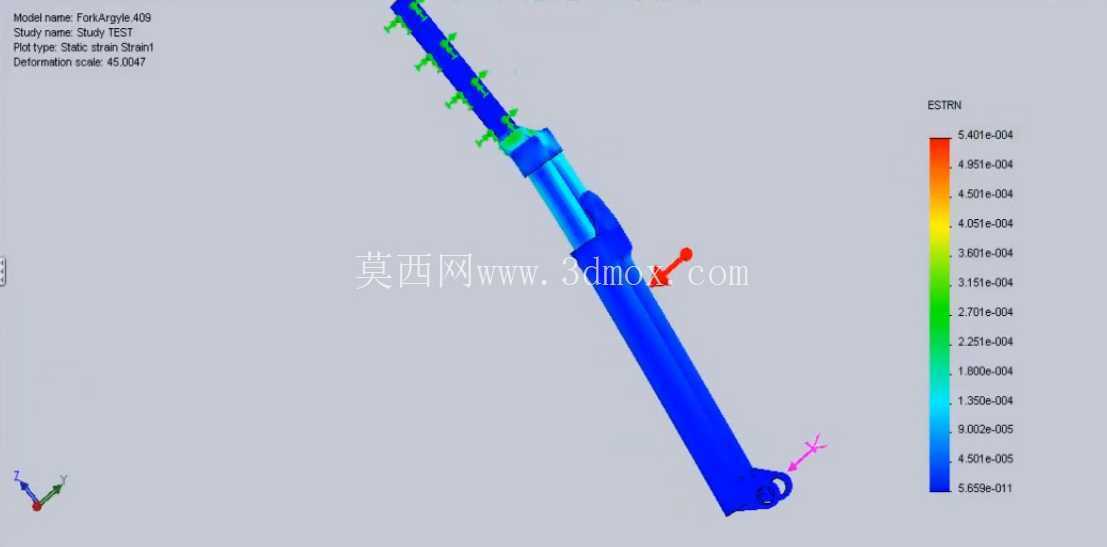

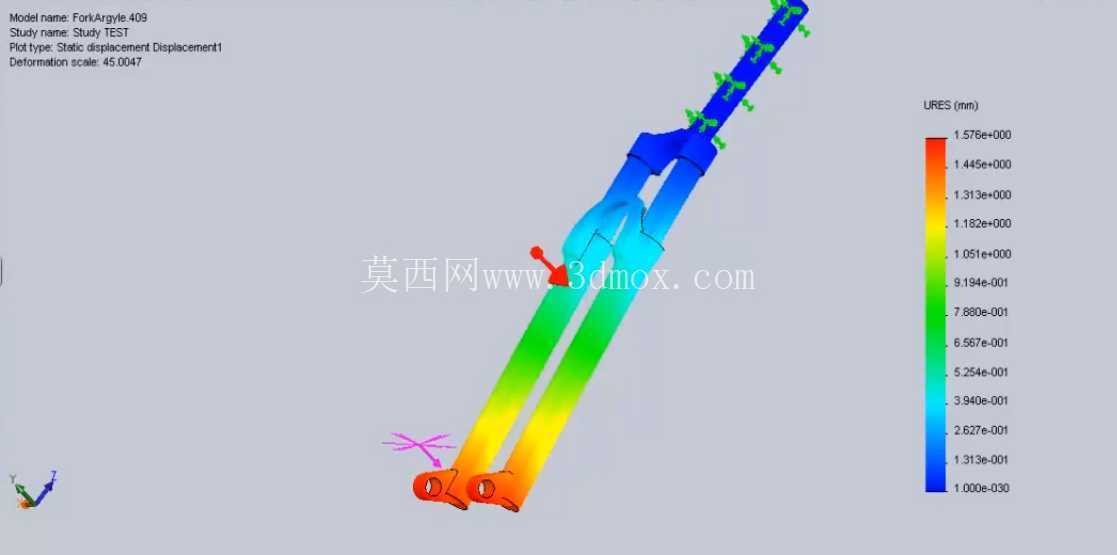

　　设计过程中需要重点考量两个核心矛盾点，其一是缓冲行程与侧向刚性的平衡，行程越长的前叉应对大冲击的能力越强，但过长的伸缩量会导致叉管重叠长度不足，侧向受力时内管与外管的配合间隙会被放大，出现转向虚位甚至管体弯折，这款前叉的伸缩行程控制在兼顾通勤与轻度越野的区间，内管与外管的配合长度在最大压缩状态下仍保留足够的重叠量，保证侧向受力时的结构稳定性；其二是重量与结构强度的平衡，叉体的非承载区域做局部减薄处理，承载区域如叉肩、桥件、轮组安装位做加厚加强，通过有限元应力分析优化材料分布，在满足冲击载荷强度要求的前提下尽可能降低整体重量，减少骑行过程中的簧下质量，提升轮组贴地性能。

　　实际使用过程中，当车轮受到垂直方向的冲击时，轮组将冲击力传递至外管，外管沿内管轴向向上滑动，压缩内部弹性元件将冲击动能转化为弹性势能，阻尼结构将弹性势能缓慢释放，避免冲击力直接传递至车架与骑行者；当受到侧向冲击力时，拱形桥件与两根叉管形成封闭的受力框架，将侧向载荷分散至整个叉体结构，避免局部应力集中导致的结构失效。这款前叉的结构设计没有采用复杂的多连杆结构，而是采用经典的伸缩式正叉布局，结构简单可靠，维护成本低，适合日常通勤、轻度越野的使用场景，所有安装接口均采用通用标准尺寸，可适配市面上绝大多数同轮径的自行车车架，无需对车架进行改装即可完成安装替换。
