改装车辆右前独立悬架总成结构设计

　　这套右前悬架结构主要面向定制改装车辆的底盘开发场景，适配轻量化后驱运动车型的前桥承载需求，可直接用于单人座轻量化跑车、钢管沙滩车的前悬匹配，也可作为高校车辆工程专业底盘结构教学的具象参考样件。整套结构覆盖了单侧前悬与车架连接、车轮承载、转向动作传递、震动过滤的全部核心功能，在设计阶段就针对改装场景的安装便利性做了多处适配调整。

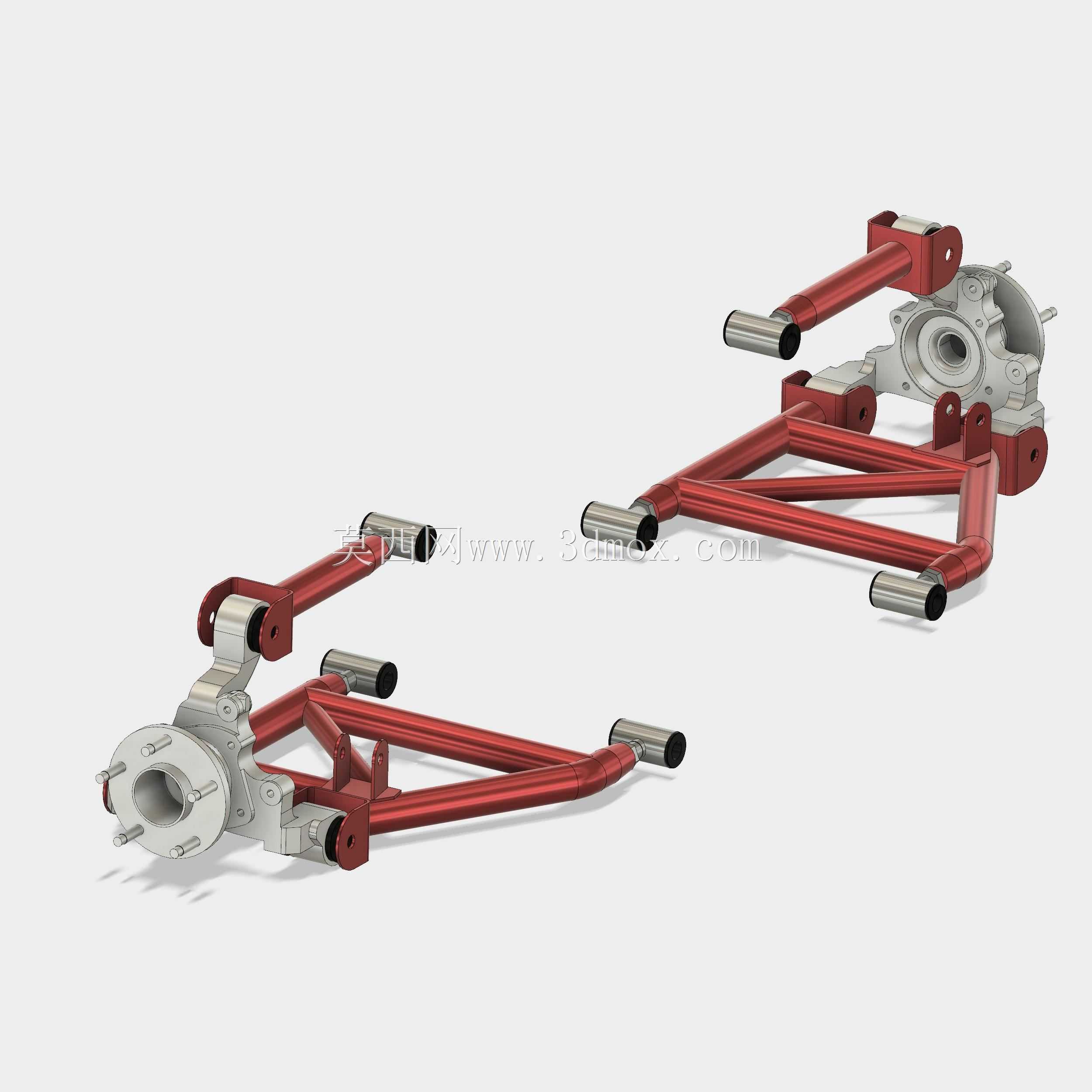

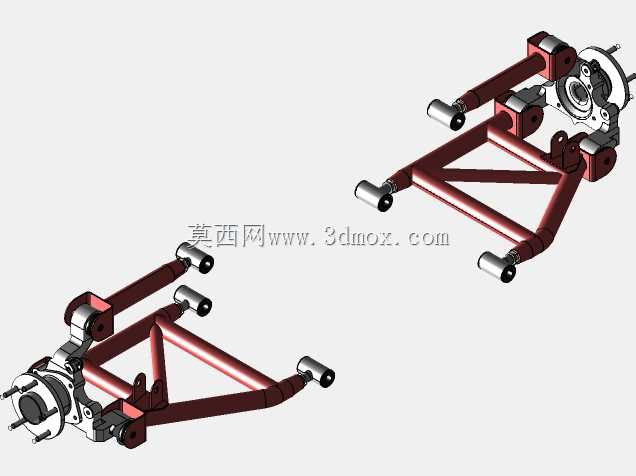

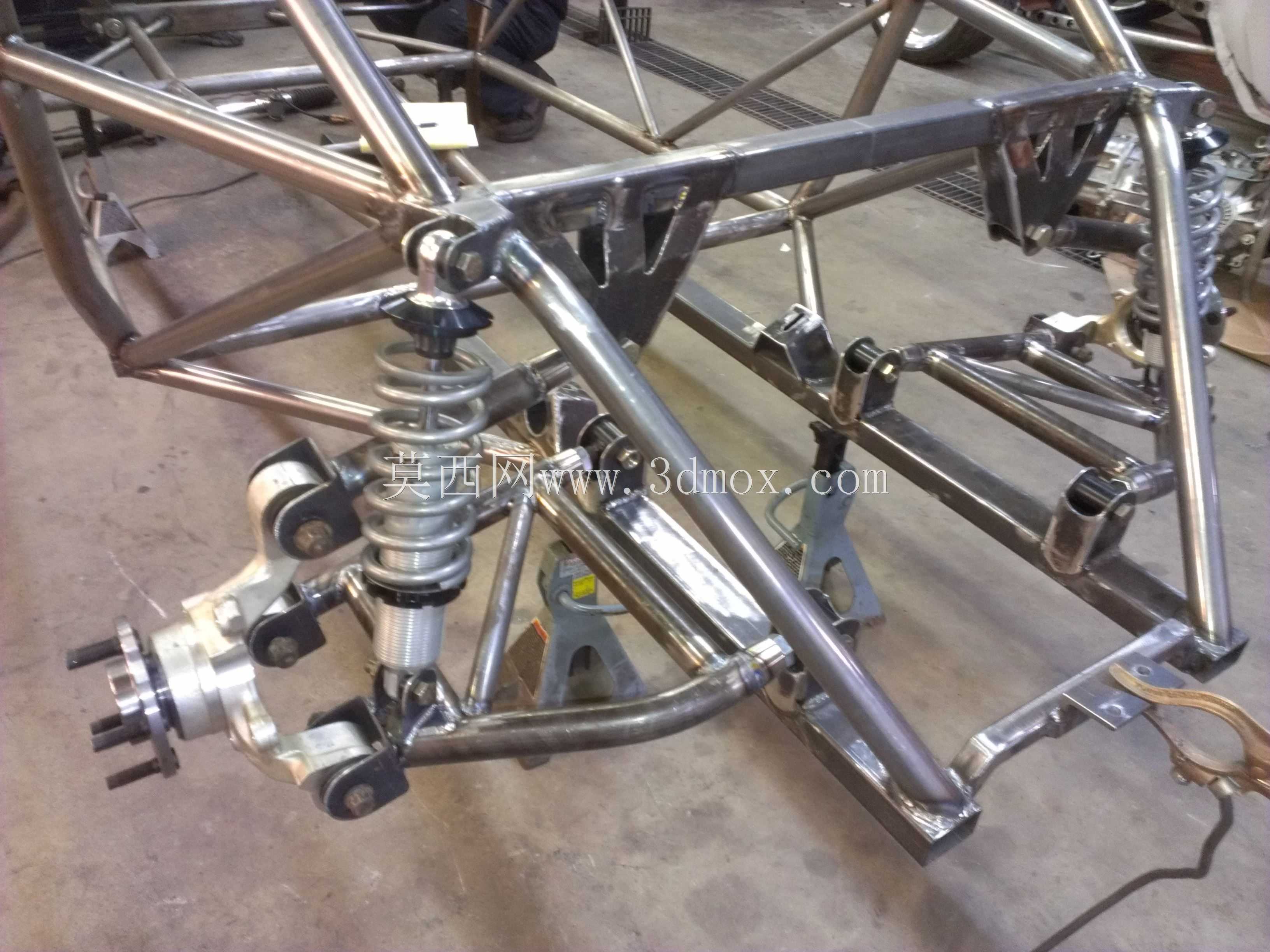

　　从功能特性来看，这套悬架采用双A臂独立悬架结构，上下两根A型控制臂承担车轮与车架之间的横向、纵向载荷传递，控制臂端的衬套安装位预留了足够的偏转空间，可满足车轮上下跳动过程中的定位参数变化需求，避免运动干涉。心轴部分集成了轮毂安装法兰与制动盘连接位，可直接适配常见的改装款四活塞制动卡钳安装距，无需额外做转接座设计。减震器与螺旋弹簧采用分体式布置，弹簧上座与车架连接位做了加强筋处理，可承受大冲击载荷下的应力集中，转向臂直接与心轴本体集成，减少了额外连接件带来的装配间隙，提升转向响应精度。

　　设计过程中针对转向几何做了多轮校核，匹配齿轮齿条式转向器的行程参数，锁定转向传动比后可实现3.1圈的方向盘总转动圈数，最小转弯半径可控制在34英尺对应的整车参数范围内，即便没有助力转向结构，转向操作力也能控制在普通驾驶者可轻松操作的区间。横拉杆与下转向柱的连接位做了标准化尺寸设计，可直接适配市售的改装款转向拉杆组件，也可匹配木质复古方向盘等定制化转向操纵部件，满足不同改装风格的搭配需求。上下控制臂采用钢管焊接结构，在保证结构强度的前提下尽可能降低簧下质量，相比原厂铸铁控制臂可有效提升减震器的响应速度，提升车轮贴地性能。

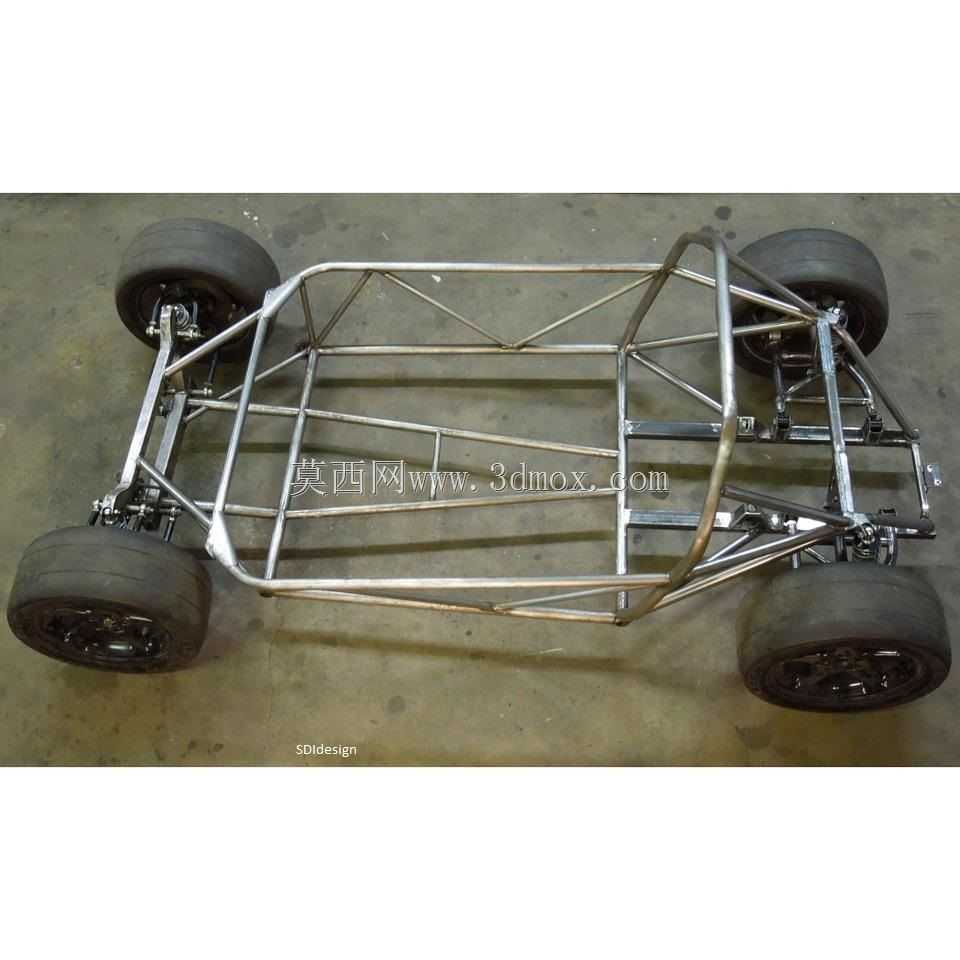

　　安装边界方面，上下A型臂与车架的连接点采用同轴衬套设计，两个安装点的同轴度公差控制在0.05mm以内，可直接适配常见的钢管车架前舱安装位，安装点的横向跨距、纵向安装位置都参考了主流轻量化改装车的车架参数，无需对车架做大范围改动即可完成装配。心轴的轮毂安装位采用常见的4孔螺栓布局，孔距适配多数15-17寸改装轮毂的安装参数，制动盘安装面的跳动公差控制在0.03mm以内，可避免高速制动时出现方向盘抖动问题。减震器上安装点与下安装点的中心距在空载状态下的参数经过匹配，可根据不同车辆的整备质量需求，更换不同刚度的螺旋弹簧与不同阻尼的减震器芯体，实现悬架软硬、车身高度的调整。

　　需要注意的是，这套结构仅包含右前悬架的核心承载与传动部件，对应的防倾杆连接位、制动管路固定位、转向助力相关结构并未集成在本次设计中，实际装车时需要根据整车布置方案额外补充对应附件。设计阶段曾针对左舵驾驶场景做了转向角度的适配调整，避免大角度转向时轮胎与车架内侧、轮拱发生干涉，可选配的轻量化转向节部件相比原厂铸铁转向节可降低约30%的簧下质量，进一步提升悬架的动态响应速度，适合追求操控性能的改装场景使用。整套结构的所有焊接位置都做了应力释放设计，控制臂的钢管连接处采用弧形过渡，避免应力集中导致的焊缝开裂问题，可承受非铺装路面行驶时的冲击载荷，满足日常道路行驶与轻度非铺装路面通行的使用需求。
