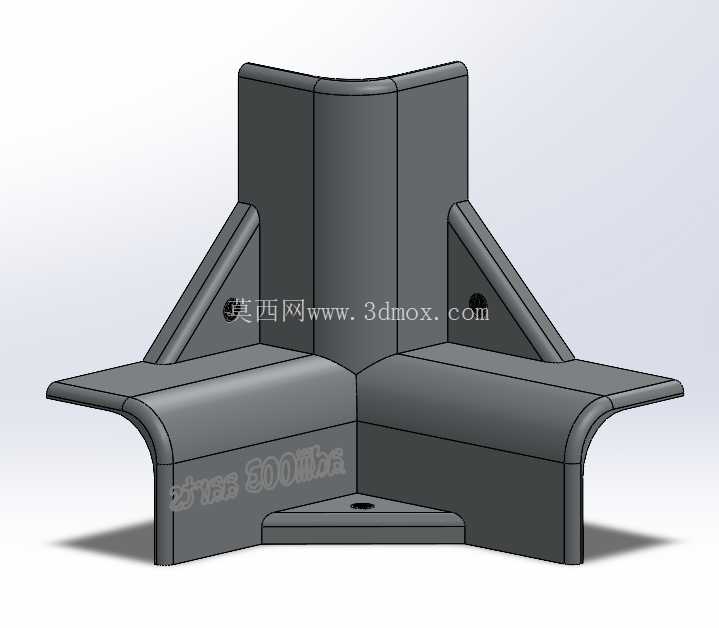

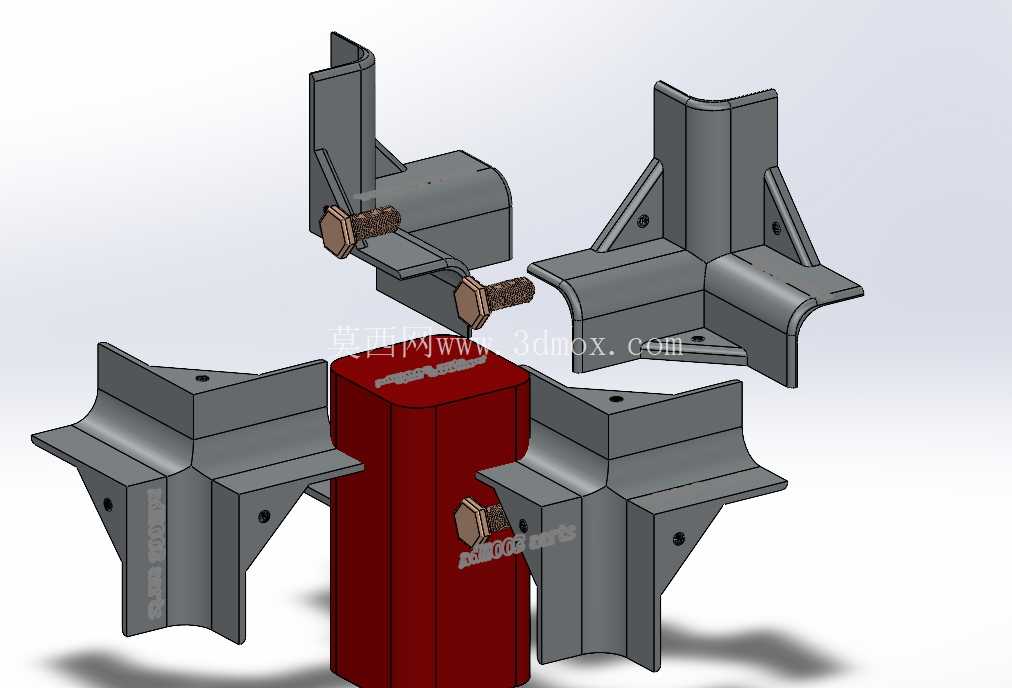

在中小载荷传动系统的布局改造、非标机架的动力衔接场景里,这类多杆位支架联轴器的使用频率一直不低,尤其是在需要同时完成多根杆件定位、动力扭矩传递、机架焊接加固的工位上,常规的分体式联轴器搭配独立支架的方案,往往会因为装配累计误差、焊接变形错位导致后续传动卡滞、杆件同轴度超差的问题,而一体化结构的六点位杆支架联轴器,刚好能解决这类现场装配的痛点。从实际使用场景来看,这类构件常出现在轻工输送线的分料机构、小型工装夹具的动力联动单元、定制化机架的角部连接位置,它不需要额外搭配独立的安装支座,自身的三个翼状支撑面可以直接贴合方管机架的内角邻接面,三个向上延伸的定位立板刚好对应三根传动杆的安装位,加上底部的中心定位孔,总共六个点位可以完成杆件的固定与动力衔接,省去了现场配焊支座、调整同轴度的大量工时。

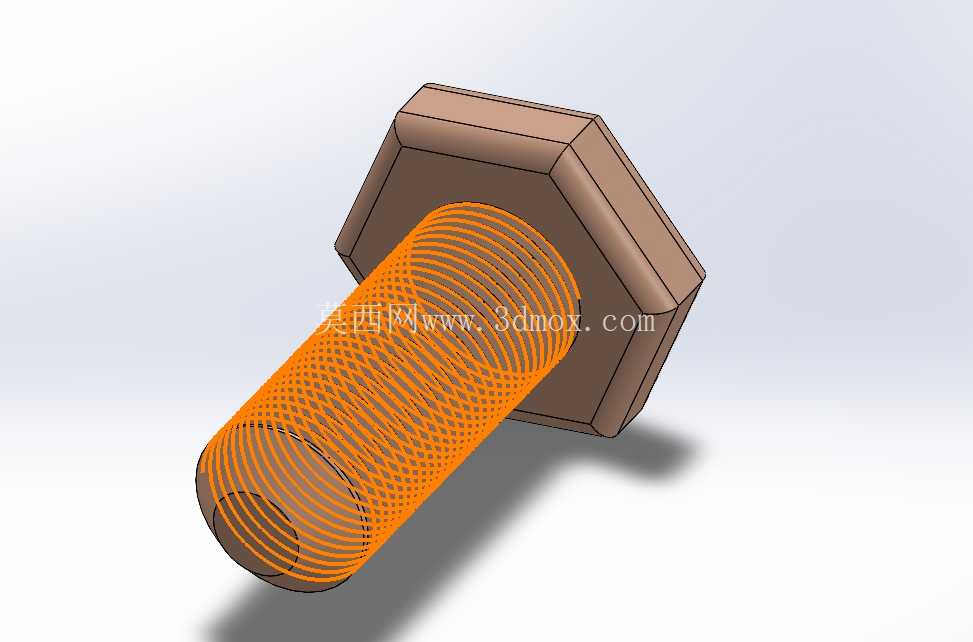

从功能特性上看,这个构件的核心作用是同时实现两个功能:一是作为联轴器完成相邻轴段的扭矩传递,二是作为支架完成多根平行/垂直布置杆件的定位支撑,避免传动杆件在运转过程中出现径向窜动。设计过程中,特意将连接部位的锁紧结构匹配六角螺母的安装尺寸,搭配8联轴器的连接接口,让锁紧力可以均匀分布在连接端面,不会因为单点锁紧导致端面倾斜,同时支撑翼板和立板之间设置了三角形的加强筋结构,筋板的厚度和翼板保持一致,焊接的时候可以让焊缝沿着筋板边缘连续施焊,避免应力集中在转角位置,保证焊接之后整个构件的形位公差不会因为焊接热变形出现超差。
从外形尺寸和安装边界来看,这个构件适配50毫米规格的连杆安装,三个支撑翼板的弯折弧度刚好匹配常用规格的方管圆角,安装的时候不需要对方管的角部做额外的打磨切削,翼板上预留的安装孔位可以先通过点焊完成初定位,调整好杆件同轴度之后再完成满焊作业。向上延伸的三个立板高度经过匹配计算,既可以保证杆件插入之后有足够的配合长度来传递扭矩,又不会因为立板过高导致整体结构占用过多的安装空间,立板上的孔位和底部中心孔保持严格的位置度公差,保证安装之后六根杆件的相对位置精度满足传动要求。
在实际选型使用的时候,需要注意这个构件的安装面必须和机架的邻接面完全贴合,如果存在间隙需要先对机架安装面做找平处理,避免焊接之后构件出现内应力,导致后续传动过程中出现焊缝开裂的问题;连接六角螺母的时候需要按照对角顺序分次拧紧,保证连接端面的压力均匀分布,避免因为单侧锁紧导致联轴器端面偏斜,加剧传动过程中的磨损。另外,这个结构的加强筋位置特意避开了焊缝的施焊空间,现场焊接的时候焊枪可以顺畅到达所有需要焊接的位置,不会出现因为结构干涉导致的虚焊、漏焊问题,翼板边缘的圆弧过渡处理,也可以避免焊接之后出现尖锐的边角,减少现场装配过程中的磕碰划伤风险。对于做非标传动结构设计的工程师来说,这类一体化的支架联轴器结构,可以直接套用在多杆联动的角部连接位置,不需要再单独设计支架和联轴器的配合结构,能有效缩短设计周期,同时减少装配环节的误差累积,提升整个传动单元的运行稳定性。
