带翻盖储物结构的拖挂式货运小拖车

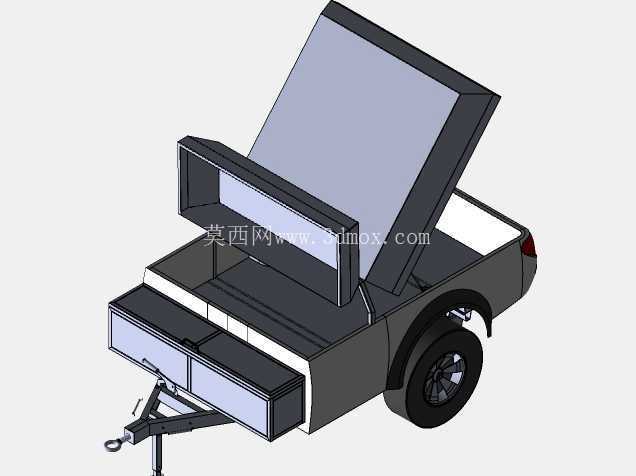

　　这款拖挂式小型货运拖车的设计，主要面向短途零散物料转运、户外作业工具携行、小型设备转场等场景，在厂区内部周转、城郊短途配送、户外工程作业配套等工况下都能适配，相比同载重级别的一体式货运车辆，拖挂结构可以灵活搭配不同动力的牵引车头，闲置时占用停放空间更小，使用灵活性更强。从结构功能来看，货箱部分做了分区设计，前部设置两个独立的抽拉式储物抽屉，可用来存放小型工具、紧固配件、作业耗材等零散物件，避免这类小件物品和主货舱的大件货物混放造成磕碰、遗失，抽屉采用内嵌式滑轨安装，闭合后和货箱前壁齐平，不会额外增加整车宽度，也不会在行驶过程中出现脱出的风险。

　　主货舱采用上翻式舱盖设计，舱盖通过背部的铰接结构和货箱后沿连接，开启后可以完全露出主货舱的装载空间，方便大件货物的吊装与码放，舱盖闭合后可以起到防雨、防尘、防盗的作用，避免运输过程中货物洒落或者被外界环境污损，舱盖和货箱的贴合面设置有整圈的密封压边，在雨天运输时可以阻挡雨水渗入货舱内部，保护怕潮的货物。货箱尾部集成了轮组结构，采用单轴双轮的布局，轮拱做了凸起式的一体化设计，既可以阻挡行驶过程中车轮带起的泥水溅到货箱侧面，也能对轮组上方的货箱区域起到结构加强的作用，避免重载时货箱底板出现局部变形。

　　前部的牵引结构采用标准的拖挂连接头，搭配三角式的牵引臂，牵引臂和货箱主框架做了焊接式的刚性连接，连接部位设置有三角形的加强筋板，分散牵引过程中产生的拉应力，避免连接部位出现应力集中导致的结构开裂。设计过程中，首先对整车的载重边界做了校核，主货舱的内部长宽尺寸按照常规零散货物的码放习惯设置，保证常见的标准周转箱可以整齐码放不留过多空隙，抽屉的承重按照单屉50kg的载荷做了滑轨选型和抽屉底板的加强，避免放置较重的五金工具时出现底板下凹。整车的宽度控制在常规牵引车辆的车身宽度范围内，保证拖挂行驶时不会出现侧边超出牵引车宽度的情况，降低窄路通行的难度，整车的高度在舱盖闭合时控制在常规地库限高以下，满足城市内通行的限高要求。

　　安装边界方面，牵引头的连接高度适配市面上常见的小型乘用车、轻型货车、工程电瓶车的后拖钩安装高度，不需要额外加装转接结构就可以直接连接，轮组的安装轴距经过调校，保证拖挂行驶时的转向灵活性，不会出现转弯时轮胎蹭到牵引臂或者货箱底部的情况。货箱的底板采用花纹钢板材质，表面的防滑纹路可以避免货物在运输过程中出现滑动移位，底板和底部框架之间采用螺栓连接加焊接的双重固定方式，保证重载时的结构强度，舱盖的开启角度设置在100度左右，开启后可以通过侧边的支撑杆做位置固定，避免装卸货过程中舱盖意外下落造成安全隐患。整车的框架采用矩形钢管焊接成型，外部的蒙皮采用薄钢板折弯后和框架铆接，兼顾结构强度和整车自重，不会因为自重过大造成牵引负载过高，同时框架的所有焊接部位都做了打磨处理，避免尖锐的焊渣凸起造成装卸货时的剐蹭风险。
