翼开启厢式物流货运卡车结构设计

　　这款翼开启厢式物流卡车的三维结构设计，核心围绕干线公路货运、城市商超配送、零担物流中转等高频应用场景展开，区别于传统固定厢式货车，其双侧翼板可独立向上举升开启，配合尾部对开门结构，能够同时满足叉车侧面整托装卸、人工尾部零散装卸的双重作业需求，在快递分拨中心、物流园区月台、厂区原料周转等场景下，可将单车次装卸货时长压缩40%以上，大幅压缩车辆待装待卸的空等时间，提升线路周转效率。

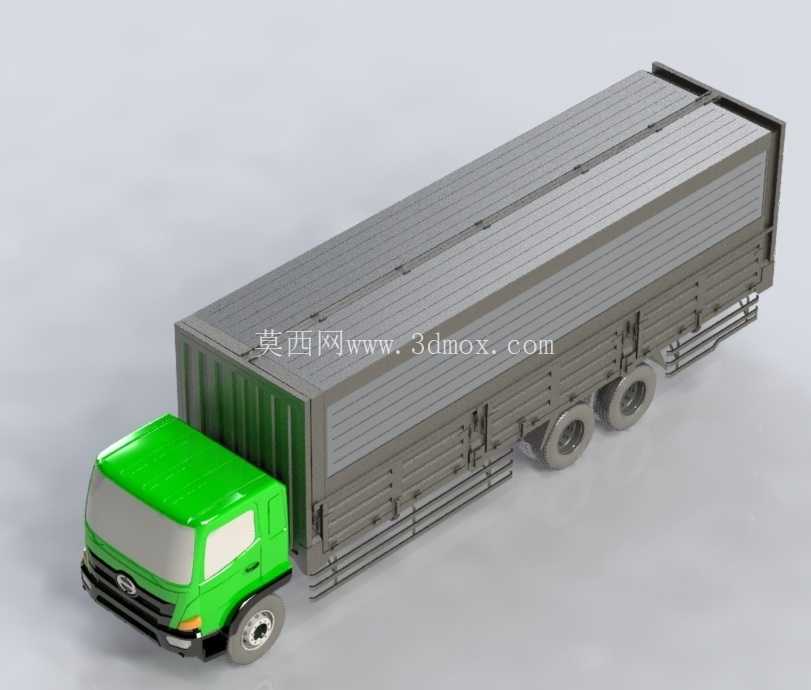

　　从结构设计逻辑来看，整车采用平头驾驶室布局，缩短整车轴距的同时最大化拓展货厢有效装载长度，适配国内城市道路转弯半径限制以及高速货运限长要求；驾驶室本体采用冲压焊接式半浮结构，前脸覆盖件预留了检修口开合空间，前挡风玻璃倾角经过反复校核，既降低高速行驶时的正面风阻系数，也能减少行车时的视野盲区，轮拱位置的凸起结构与轮胎跳动行程做了充分的干涉校验，即便在满载颠簸工况下也不会出现轮胎蹭擦轮眉的问题。

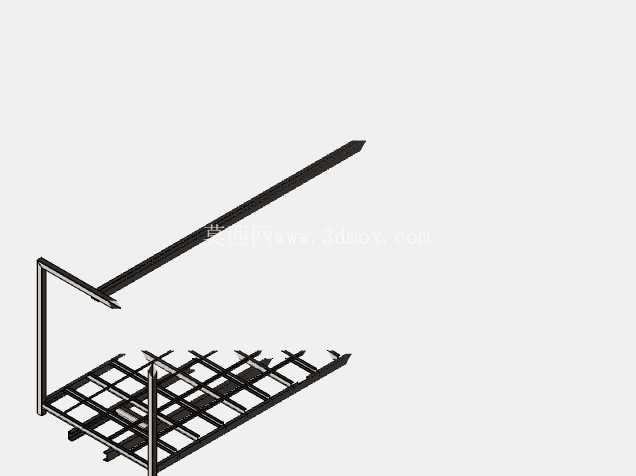

　　货厢部分是整个设计的核心，翼板采用铝合金波纹板蒙皮搭配矩形管焊接骨架的结构形式，在保证整体刚度的前提下尽可能降低厢体自重，避免自重过大挤占额定载质量；翼板的铰接点布置在货厢顶部纵梁位置，开启时通过液压撑杆驱动，举升角度可达85度，完全打开后侧面无任何结构遮挡，1200mm*1000mm标准物流托盘可以直接从侧面完成整托进出，无需在车厢内反复调整托盘位置；货厢底板采用花纹钢板铺设，下部布置多道横向加强梁，均匀承载时底板单位面积承重可达5吨每平方米，能够满足重型设备、整箱建材等高密度货物的装载需求，底板边缘设置的捆扎环预留了标准绑带挂接位置，运输过程中可通过绑带对货物进行多点固定，避免急刹、转弯工况下货物移位。底盘部分采用三轴布局，前桥为转向桥，中后桥为驱动承载桥，钢板弹簧悬架的刚度参数经过匹配调校，空载时不会出现悬架过硬颠簸明显的问题，满载时也能提供足够的支撑力避免悬架压死；轮胎与翼板下边缘、侧防护栏的间隙经过严格校核，转向轮最大转角状态下不会与周边结构发生干涉，侧防护栏采用螺栓连接的可拆卸结构，后期发生剐蹭损坏时可单独更换对应分段，无需整体切割维修，降低运维成本。

　　整车外形尺寸的边界设定完全合规，货厢内部宽度适配两个标准托盘并排摆放，内部高度满足常规堆码三层周转箱的空间需求，翼板关闭状态下的整车外廓尺寸符合道路货运车辆外廓尺寸限值要求，可合法上路运营；驾驶室与货厢之间预留了足够的间隙，避免车辆行驶过程中驾驶室扭转振动传递到货厢造成连接部位疲劳开裂，同时该间隙也可用于安装淋水器、工具箱等附加配件，满足长途货运司机的实际使用需求。细节设计上，货厢侧部的翼板锁止机构采用多点联动锁，关闭后可实现翼板与底架、前后端板的紧密贴合，避免雨天行车时雨水渗入厢内打湿货物，锁止机构的操作手柄布置在货厢尾部侧面，装卸人员站在地面即可完成翼板的锁止与解锁操作，无需攀爬车厢；尾部对开门设置了270度开启限位结构，门体完全打开后可贴合在货厢侧部，不会遮挡尾部装卸通道，也避免行车过程中门体晃动产生异响。
