厨房碗碟沥水金属置物架结构设计

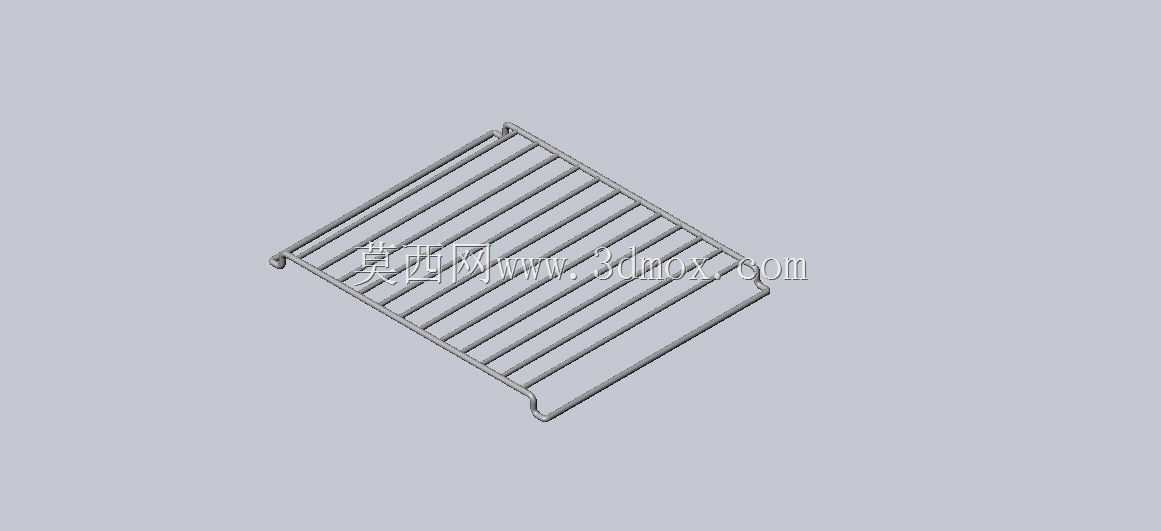

这款金属置物架主要应用于商用后厨、家用厨房的餐具收纳场景，核心用途是承载清洗后的碗碟、餐盘类餐具，通过栅格结构实现快速沥水，避免餐具表面积水残留滋生细菌，同时可直接嵌入消毒柜、碗柜内部作为分层承载构件使用，也可单独放置在台面作为临时沥水收纳载体。从功能特性来看，整体采用等间距平行栅条作为承载面，栅条间隙控制在8mm左右，既能够保证直径较小的汤勺、筷勺类小件餐具不会掉落，又能让餐具表面的水渍顺利滴落至下方接水结构，栅条边缘做了小圆角钝化处理，避免取放餐具时刮花瓷面或者划伤操作人员手部。架体两侧设置了弯折成型的挂钩结构，可直接挂装在消毒柜层架卡槽、墙面挂杆上，也可通过底部的弯折支脚平稳放置在台面上，两种安装方式适配不同的使用场景，无需额外的紧固件即可完成固定，拆装调整十分便捷。设计过程中优先考虑了承载稳定性与清洁便利性，整体采用一体化弯折成型工艺，没有多余的拼接焊缝，减少了卫生死角，日常擦拭清洁时可直接冲洗，不会在缝隙处残留食物残渣与积水。栅条采用直径4mm的金属圆钢制作，整体外形尺寸控制在400mm*300mm*30mm的范围内，安装边界需要预留至少10mm的周边间隙，方便取放架体，承载面的平面度公差控制在1mm/m以内，避免放置餐具后出现局部倾斜滑落的问题。架体前端设置了向下弯折的挡边，高度为15mm，能够对放置在架体上的餐盘起到限位作用，即使架体存在轻微倾斜，餐盘也不会从前端滑落。两侧的挂钩弯折角度为90度，挂钩的开口宽度为5mm，能够适配市面上多数消毒柜的层架挂杆尺寸，支脚的弯折高度为20mm，能够让架体底部与放置台面之间留出足够的沥水空间，保证空气流通，加快餐具干燥速度。在结构强度校核阶段，按照每层承载10kg餐具的使用工况做了受力仿真，栅条的最大变形量控制在0.2mm以内，不会因为长期承载出现永久变形，表面做了镀铬或者喷塑防锈处理，能够适应厨房高湿度、多油烟的使用环境，长期使用不会出现锈蚀掉漆的问题。
