箭体直翼稳定结构件三维数模

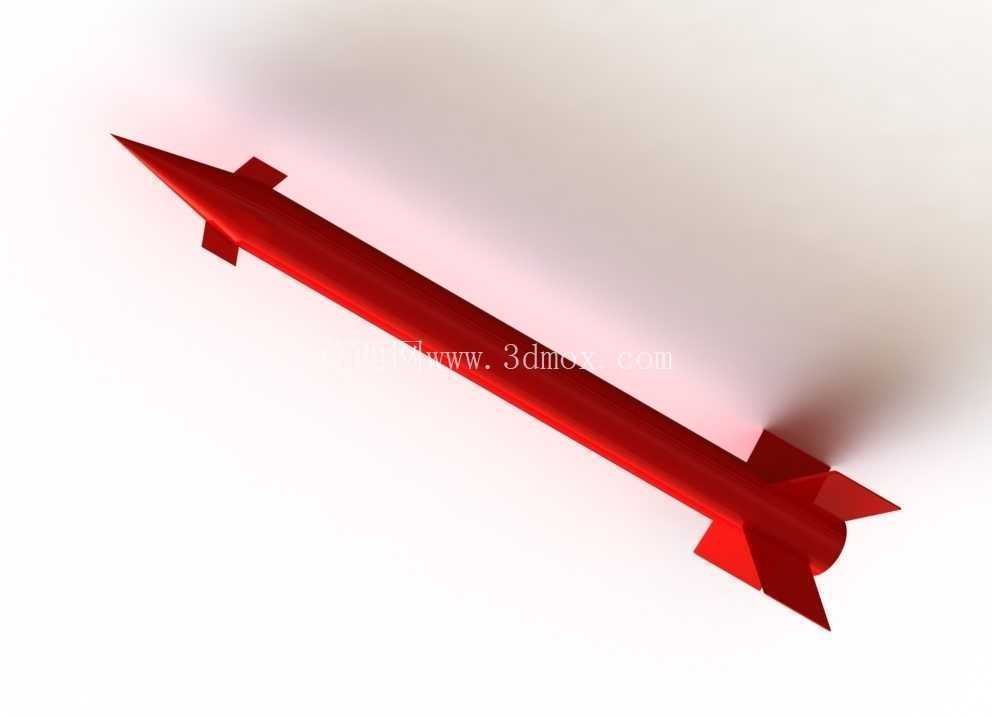

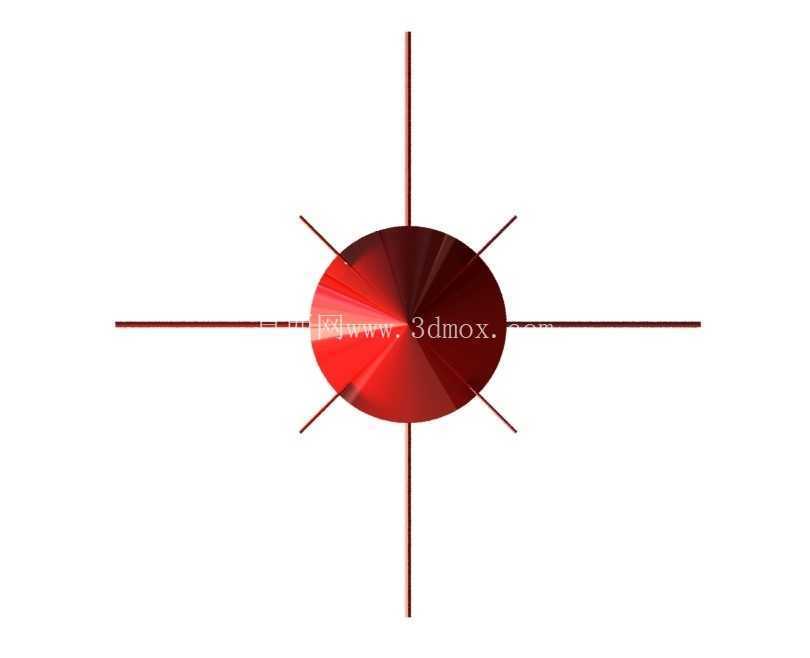

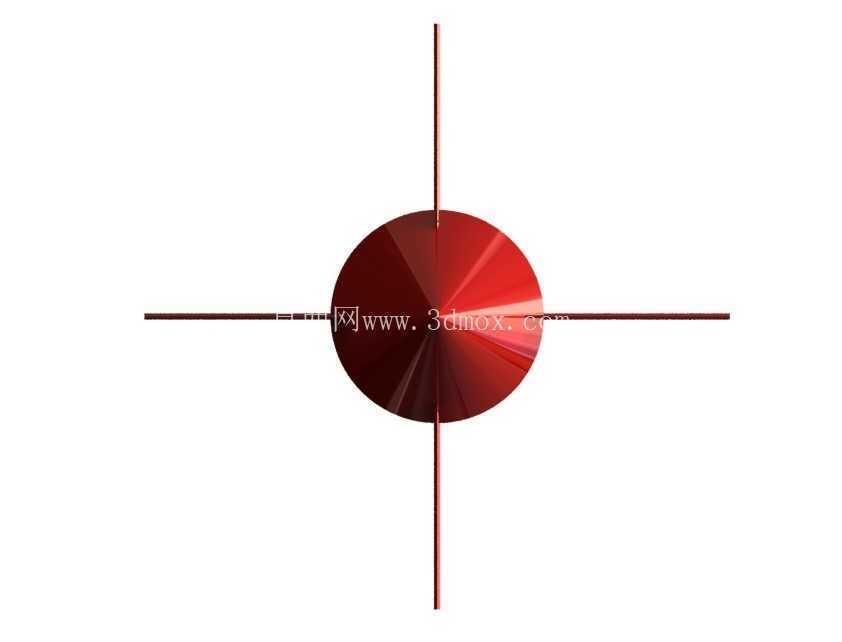

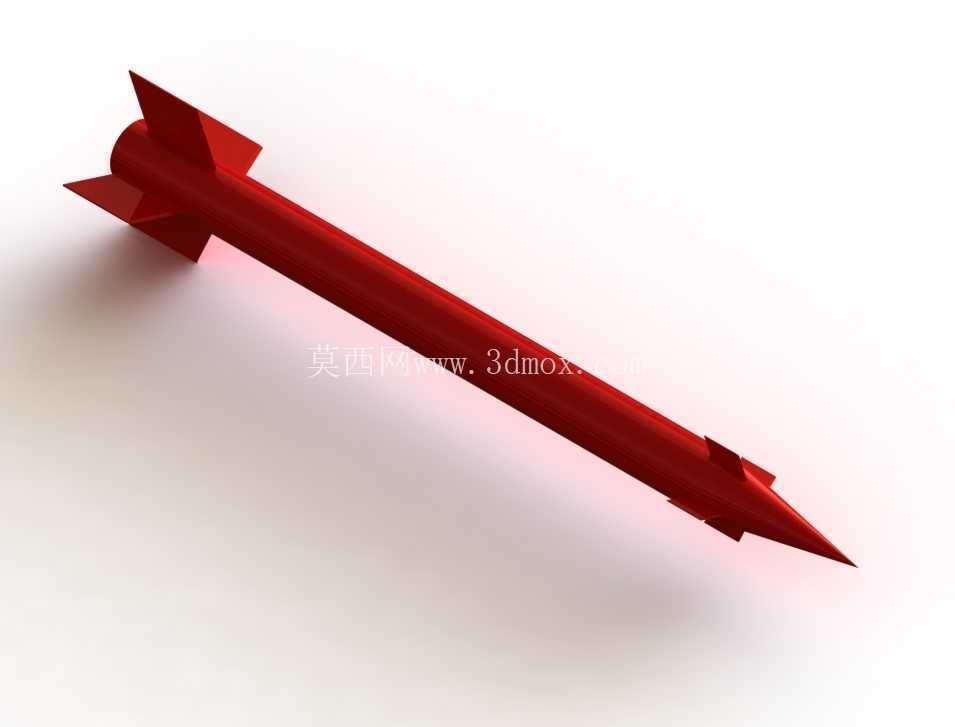

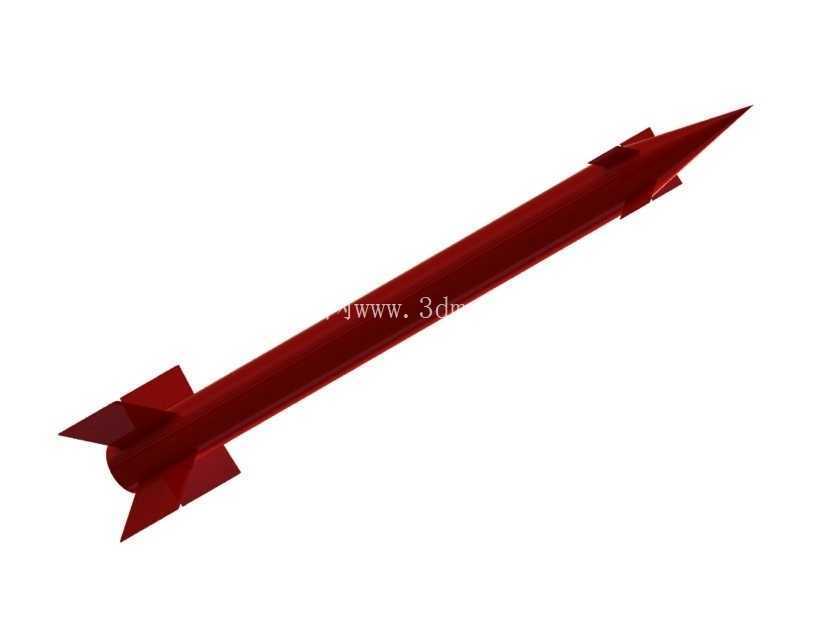

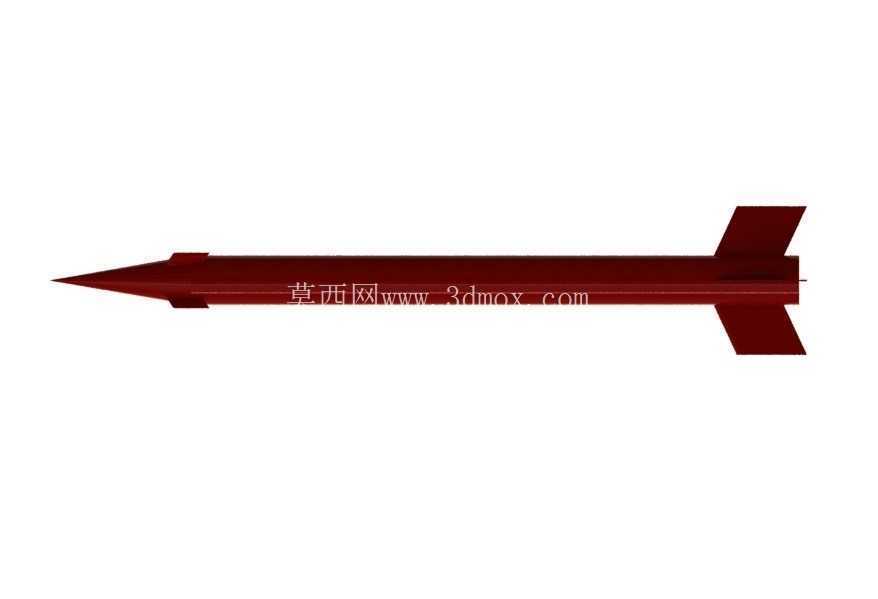

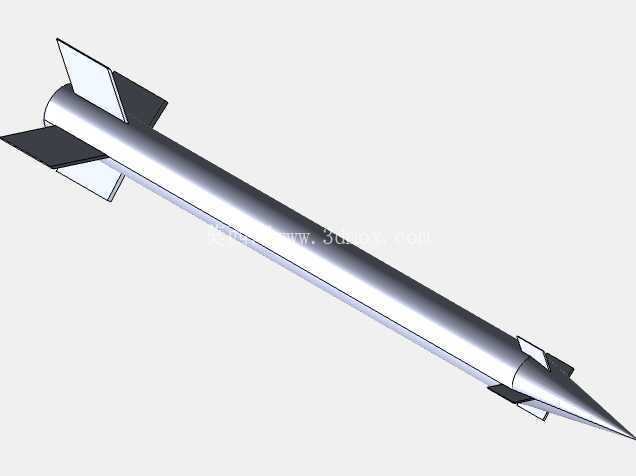

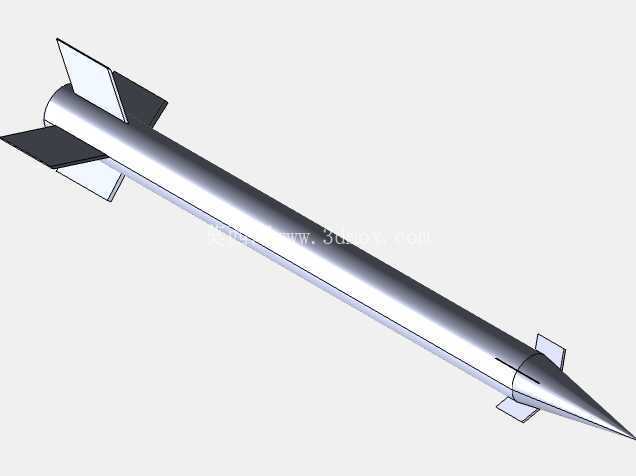

　　该结构件为箭体配套的直翼式稳定装置，主要适配小尺寸低速火箭类飞行器的气动稳定需求，在航模试验、小型探空火箭原理样机、教学演示类箭体平台中应用较多，核心作用是在箭体飞行过程中提供稳定的气动恢复力矩，避免箭体出现滚转、偏航失稳的情况。从结构设计逻辑来看，该稳定鳍采用一体化长直构型，根部与箭体柱面完全贴合，安装接触面做了适配箭体外径的弧面处理，能够保证装配时鳍片与箭体轴线的平行度公差控制在合理范围内，避免安装偏差带来的气动偏心问题。鳍片整体沿箭体周向对称布置，图中呈现的单组鳍片前缘做了斜切修型，能够降低飞行过程中的前缘激波阻力，尾缘与箭体尾部齐平，不会超出箭体后端的安装边界，在储运过程中可减少突出部件的磕碰风险。

　　鳍片的翼型采用等厚度直板设计，相较于复杂的曲面翼型，这种结构加工难度更低，采用常规的板材切割、3D打印或者注塑工艺都可以快速实现量产，对于教学试验类的一次性箭体或者低成本航模产品来说，能够有效控制制造成本，同时直板翼的气动特性线性度更好，在飞行速度不超过0.3马赫的低速工况下，稳定力矩的计算更简便，便于前期方案阶段的气动参数核算。从安装边界来看，该鳍片的根部长度覆盖箭体尾部约三分之一的柱段长度，径向突出高度不超过箭体直径的1.2倍，既保证了足够的稳定力臂，又不会因为翼展过大导致发射时与发射导轨产生干涉，适配常见的筒式、导轨式小型火箭发射装置。

　　鳍片与箭体的连接方式可根据实际使用场景选择，对于一次性使用的试验箭体，可直接采用粘接固定，在建模时已经预留了足够的粘接接触面积，粘接面的粗糙度要求不高，常规的表面打磨处理即可满足粘接强度要求；对于可重复使用的演示样机，可在鳍片根部预设安装孔位，采用螺钉紧固的方式与箭体连接，方便拆卸更换受损的鳍片，也可根据不同的飞行试验需求更换不同翼展的鳍片来调整稳定裕度。在实际工程应用中，这类直翼稳定结构的设计需要重点关注鳍片的刚度，因为火箭发射瞬间的过载较大，如果鳍片刚度不足，在发射过载和气动载荷的共同作用下会产生变形，改变气动外形进而影响飞行稳定性，该模型的鳍片厚度经过合理匹配，在保证结构刚度的前提下尽可能降低了结构重量，不会给箭体带来过多的额外负载，重心位置也与箭体的重心轴线保持重合，避免产生额外的偏航力矩。

　　此外，鳍片的头部尖端做了收敛式的锥度过渡，与箭体头部的锥段线型流畅衔接，不会在连接处产生突兀的截面突变，能够减少飞行过程中的压差阻力，同时也能避免连接处的气流分离带来的气动噪声和振动问题，对于搭载小型传感设备的试验箭体来说，这种平顺的线型设计能够降低箭体表面的振动量级，提升传感设备的采集精度。在三维建模过程中，该结构的参数化特征清晰，所有的安装面、气动面都采用可编辑的特征构建，设计人员可以根据实际箭体的直径、飞行速度指标，快速调整鳍片的翼展、弦长、厚度参数，不需要重新构建整体模型，能够大幅缩短方案迭代的周期。
