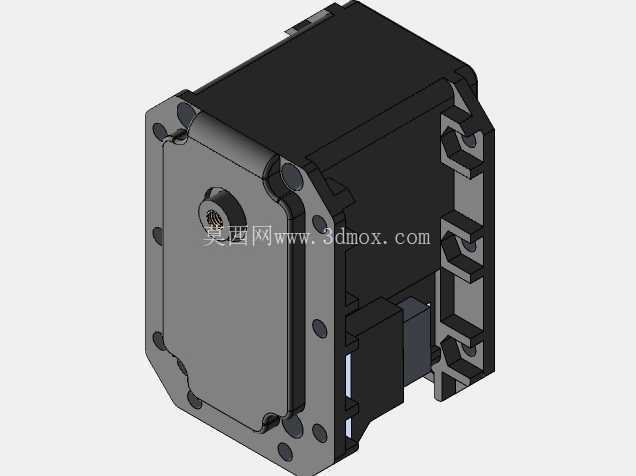

MX-24T伺服舵机结构三维数模

　　这款MX-24T舵机属于小型伺服执行元件，在桌面级机械臂、仿生多足机器人、教育类机器人竞赛平台、小型自动化变位机构中应用十分广泛，很多做小型运动机构开发的工程师在做方案选型阶段，都会优先参考这类成熟舵机的结构参数来预留安装空间，避免后期结构干涉或者安装位不匹配的问题。从结构设计来看，这款舵机采用一体化方形壳体布局，输出轴位于壳体前端面中心位置，轴端自带标准安装花键，可直接配套标准舵盘、摇臂等连接件，不需要额外做转接件加工，能大幅缩短装配周期。壳体侧面预留了标准化的安装孔位，孔位间距符合小型舵机的通用安装规范，既可以通过侧面通孔穿螺丝直接固定在安装支架上，也能配合配套的安装卡扣实现快拆式固定，适配不同的安装场景需求。

　　壳体后端集成了接线端口与状态指示结构，布线时可直接从后侧走线，不会和前端输出端的运动部件产生干涉，布线空间预留充足，即使是带屏蔽层的较粗舵机线也能顺利排布，不会出现线体弯折过度导致接触不良的问题。从功能特性来说，这类舵机集成了直流驱动电机、减速齿轮组、位置反馈元件与驱动控制电路，不需要额外搭配外置驱动板，只需要给对应控制信号与供电就能实现角度闭环控制，位置控制精度能满足小型运动机构的动作需求，输出扭矩足够驱动小型机械臂关节、机器人腿部摆动、云台俯仰转动等负载，在额定负载下运行平稳，不会出现明显的抖动或者丢步问题。

　　做结构设计时，这款舵机的外形边界规整，没有突出的异形结构，在整机布局时很容易估算占用空间，壳体的安装孔位公差设计合理，实际装配时不会出现孔位错位导致的装配应力，能有效降低装配难度。壳体采用高强度工程塑料材质，兼顾结构强度与轻量化需求，自身重量较轻，搭载在移动机器人或者机械臂上不会带来过多的额外负载，同时壳体的散热结构设计合理，长时间连续运行时能通过壳体表面将内部电路与电机产生的热量散出，不会因为过热导致性能下降或者元件损坏。在实际选型适配时，需要注意输出轴的伸出长度与安装面的相对位置，预留足够的摇臂摆动空间，避免摇臂转动时和周边结构件发生碰撞；侧面安装孔的沉头深度也需要提前匹配对应螺丝的长度，避免螺丝拧入过深顶到内部的齿轮或者电路元件，导致舵机卡滞或者电路短路。很多做机器人教学套件开发的厂商，都会直接参考这款舵机的结构尺寸来设计配套的结构件，因为其安装尺寸通用性强，供应链成熟，后期维护替换也十分方便，不需要单独开模定制特殊规格的舵机。

　　从建模细节来看，数模还原了舵机的所有外部结构特征，包括壳体的拼接缝、安装孔的倒角、输出轴的花键齿形、后侧的接口轮廓，在做整机装配干涉检查时，可以直接导入装配体中使用，不需要再对模型做简化处理，能准确模拟实际装配时的空间位置关系，提前发现结构设计中存在的干涉问题，减少后期打样迭代的次数。对于刚接触小型运动机构设计的工程师来说，参考这类成熟量产舵机的结构设计，也能学习到小型集成化执行元件的布局思路，比如如何在有限的空间内排布电机、减速组与控制电路，如何设计安装结构兼顾固定强度与装配便捷性，如何平衡散热需求与壳体的密封防护性能，这些细节都能在实际项目中提供很实用的参考。
