微型9g舵机SG90高精度伺服执行结构

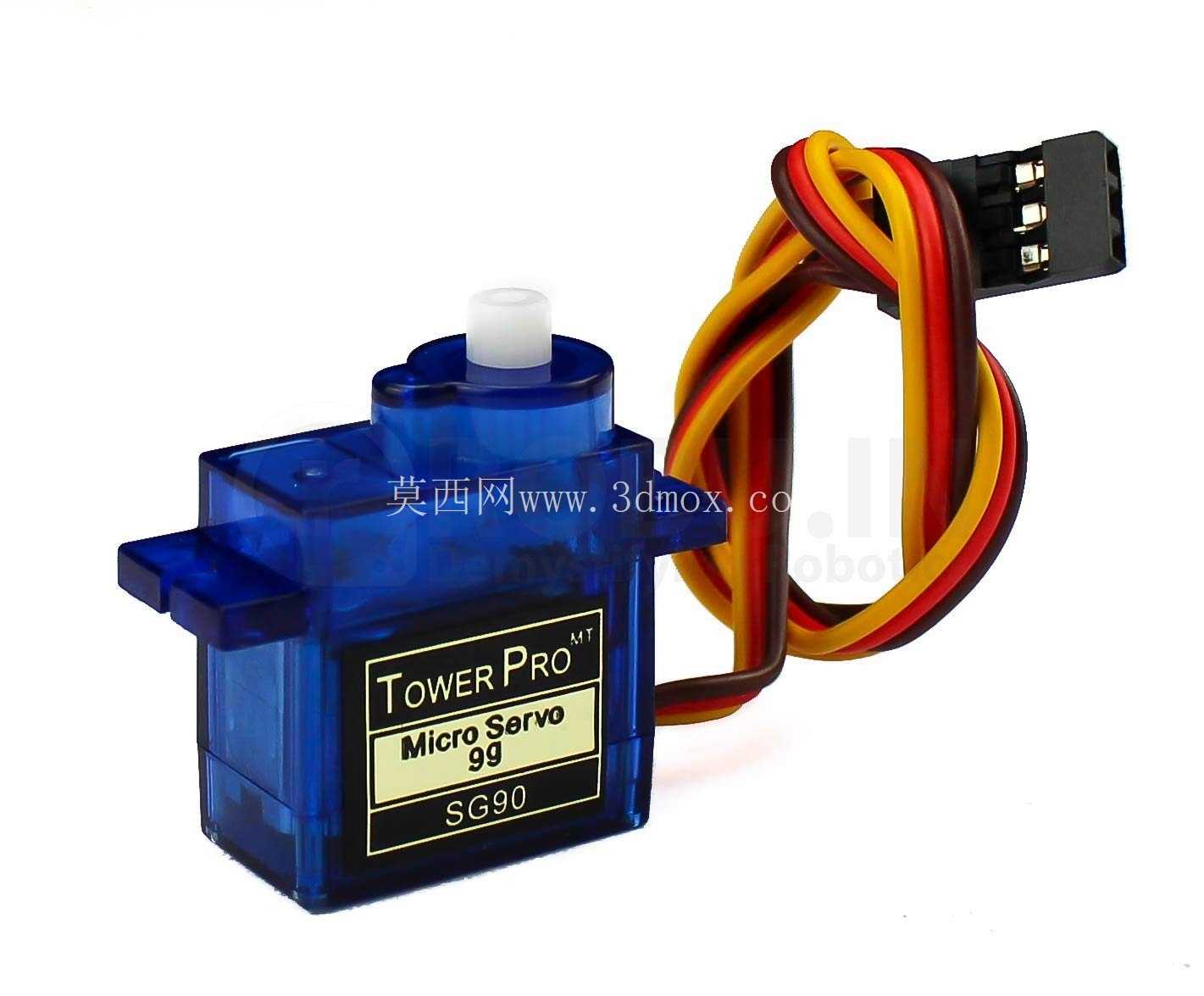

在小型自动化执行单元的选型过程中，这类9g规格的微型伺服舵机是入门级项目与轻量化设备里出镜率极高的部件，很多刚接触小型运动结构的工程师，第一次做位置闭环的执行端选型，都会先接触这类结构。不同于大功率工业伺服的复杂接线与驱动逻辑，这类微型舵机把驱动电路、减速齿轮组、位置反馈电位器全部集成在半透明的蓝色工程塑料壳体内，外部只引出三根线，分别对应电源正、电源地与PWM信号输入，不需要额外搭配驱动器，直接给对应周期的脉宽信号就能输出指定角度的转动，对于空间紧凑、负载不大的点位转动场景，能大幅简化整体结构的设计复杂度。

从实际应用场景来看，这类舵机最早大量用在航模的舵面控制上，比如固定翼航模的副翼、升降舵偏转，小型直升机的倾斜盘调节，依靠精准的角度输出控制气动面的偏转角度，从而调整飞行姿态，因为航模对部件重量极其敏感，9g的自重不会给飞行平台带来过多负载，同时足够的输出扭矩能带动轻质的航模舵面完成动作。除了航模领域，现在小型教育机器人、桌面级机械臂的关节驱动、智能小车的转向结构、自动门锁的锁舌伸缩驱动、小型摄像头云台的俯仰与水平转动，甚至很多DIY的自动化小装置里，都能看到它的身影，核心原因就是它的集成度足够高，不需要设计复杂的减速与反馈结构，就能直接获得0到180度区间内的任意角度位置保持能力。

从产品功能特性来看，这款舵机的输出轴采用塑料齿轮减速结构，整体减速比经过匹配，在5V左右的供电电压下，能输出足够带动小型负载的扭矩，转动响应速度满足多数低速点位控制的需求，内部的电位器会实时检测输出轴的当前角度，和输入的PWM信号做对比，一旦出现角度偏差就会驱动直流电机转动，通过齿轮组带动输出轴转到目标位置，整个闭环调节过程全部在舵机内部完成，外部控制器只需要输出标准的舵机控制信号，不需要做额外的闭环算法处理，这对于简化控制逻辑来说非常友好。输出轴顶端的白色塑料舵盘安装位，预留了标准的十字安装孔，可以搭配不同规格的舵盘，连接摇臂、连杆等传动部件，把转动输出转化为需要的动作，比如通过连杆拉动舵面偏转，或者直接带动云台支架转动。

在做结构设计的时候，首先要明确它的安装边界，这款舵机的主体是近似长方体的蓝色塑壳结构，两侧伸出带安装孔的固定耳，安装孔的中心距是固定的标准尺寸，设计安装位的时候可以直接在对应的安装板上开对应直径的过孔，用自攻螺丝或者铜柱就能把舵机牢牢固定，需要注意安装的时候要给尾部引出的三色排线留出足够的走线空间，不能让排线被壳体或者安装结构挤压，避免线芯破损导致信号或者供电中断。输出轴的中心高度相对于安装底面的尺寸是固定值，设计外接传动结构的时候要严格对齐这个高度，避免出现传动卡滞或者额外的径向力，长时间承受额外径向力会加速内部塑料齿轮的磨损，缩短舵机的使用寿命。

设计思路上，这类微型舵机的核心是在极小的体积与重量限制下，平衡输出扭矩、控制精度与成本，外壳采用半透明的蓝色ABS材质，一方面能减轻自重，另一方面也能直观看到内部齿轮的运转状态，出现卡滞或者齿轮打齿的时候不用完全拆开就能初步判断故障点。内部的直流电机是动力源，通过多级塑料减速齿轮把电机的高转速低扭矩输出，转化为输出轴的低转速高扭矩输出，齿轮的模数很小，刚好匹配9g级别的负载需求，不会因为齿轮过大占用额外的壳体空间。尾部的排线采用标准的3Pin杜邦接头，针脚定义是行业通用的标准，直接插在对应的控制器舵机接口上就能使用，不需要额外改线，降低了使用门槛。

在实际选型应用的时候，需要注意它的适用负载范围，因为内部是塑料齿轮，不适合用在大负载、频繁冲击的场景，如果负载超过额定扭矩，很容易出现扫齿的问题，导致舵机无法正常定位。如果是需要长时间保持在某个角度的场景，要注意供电电压的稳定性，电压波动过大可能会导致舵机出现抖动，甚至定位偏移。安装舵盘的时候，要先给舵机发送中位信号，让输出轴转到90度的中位位置，再安装舵盘，保证整个转动行程的左右余量对称，不会出现转到极限位置顶死壳体的情况，很多新手安装的时候不找中位，装好之后发现舵机只能往一个方向转，或者转到极限的时候堵转烧驱动板，都是因为安装时没有对齐中位导致的。

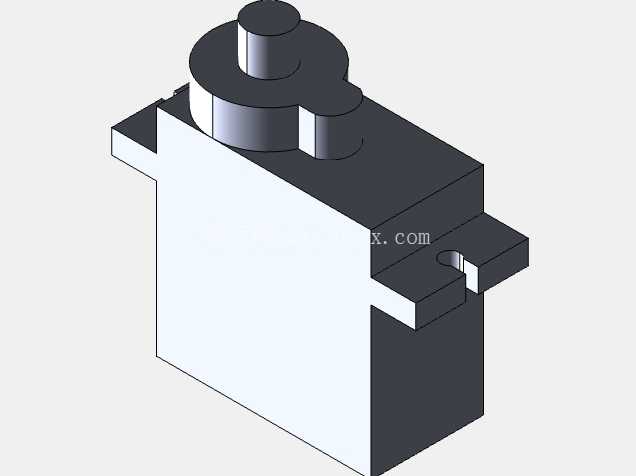

另外在三维建模的时候，要准确还原它的外形轮廓与安装尺寸，尤其是两侧固定耳的安装孔位置、输出轴的中心高度、舵盘的安装配合尺寸，还有尾部排线的出线位置与最小弯曲半径，这些细节如果建模出现偏差，后续做结构装配的时候就会出现干涉，比如安装孔对不上，或者输出轴和外接结构不同心，导致装配失败。排线部分建模的时候可以做成柔性示意，提醒结构设计人员预留足够的走线空间，避免装配的时候压线。壳体上的定位凸台、加强筋的细节也要准确还原，这些结构是壳体注塑的时候的工艺结构，同时也起到增加壳体强度的作用，建模的时候忽略这些细节，可能会导致和周边结构的间隙预留不足，出现装配干涉。
