Corona DS-538MG大扭矩舵机结构设计

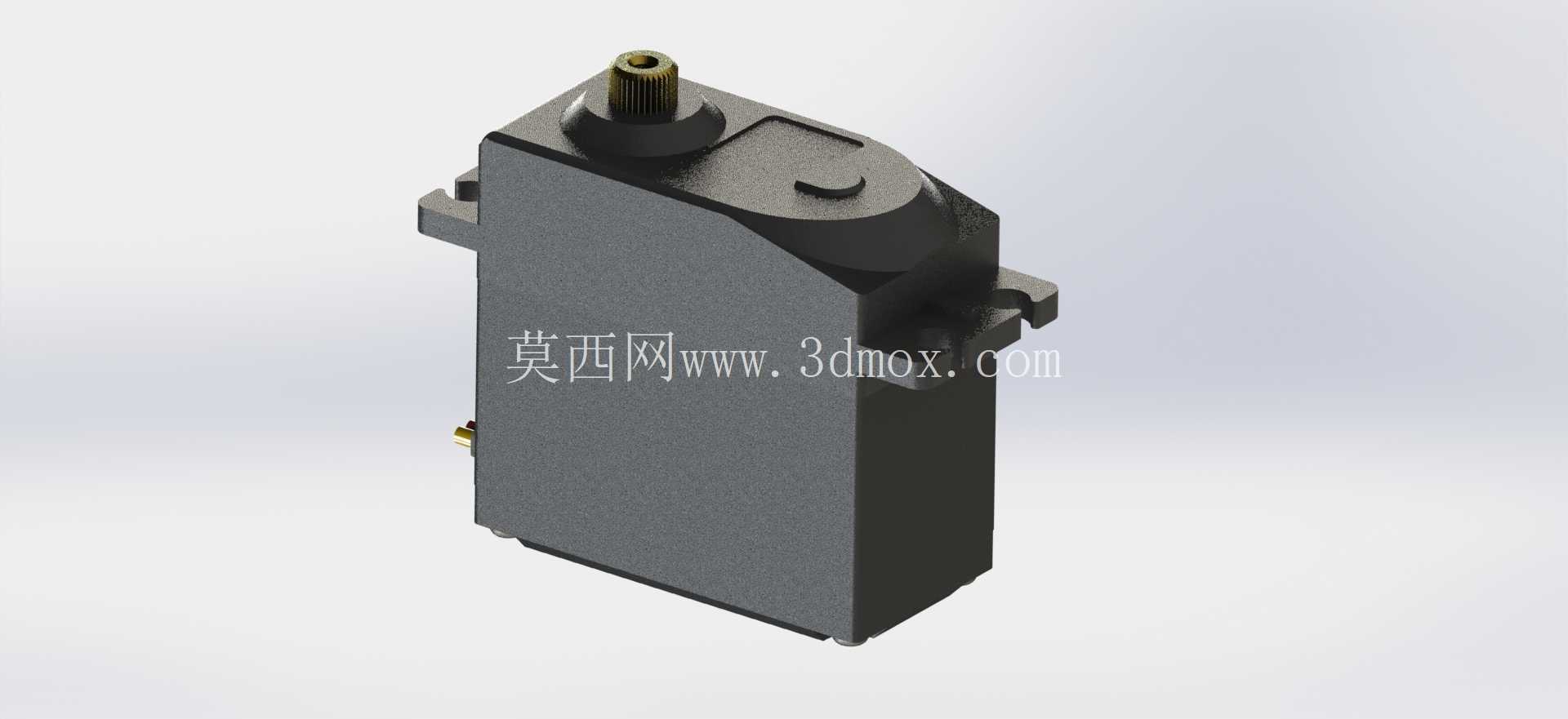

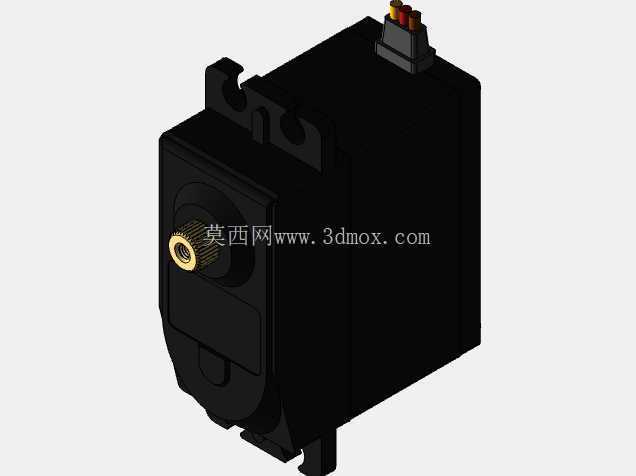

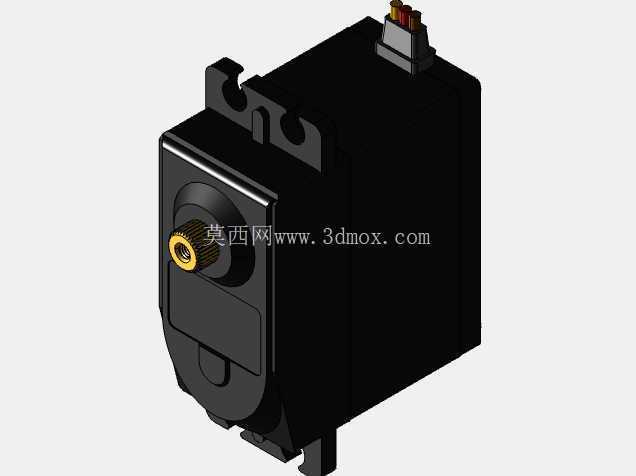

　　在航模固定翼舵面控制、小型机器人关节驱动、遥控车转向机构这类对执行器体积、扭矩、响应速度有均衡要求的场景里，这类金属齿轮舵机一直是结构选型里的高频选项。很多刚接触小型传动系统设计的工程师容易忽略舵机安装边界的细节，最后装配时出现舵臂扫到结构件、安装孔位对位偏差、输出轴齿轮啮合间隙过大的问题，这个模型在设计时就把实际装配里的常见坑点都做了还原。先从安装边界说起，模型完整还原了产品的实际外形尺寸，本体长度53毫米，宽度20毫米，不含顶部输出齿轮的本体高度39.5毫米，算上输出齿轮的总高度43毫米，这个尺寸参数是选型时首先要核对的——很多人做结构开槽时只留了本体高度的空间，忘了顶部齿轮还要装舵臂，最后装完舵臂被外壳顶住，根本转不到设计的最大舵角。安装耳的位置也做了精准还原，两侧的固定凸台带标准安装孔位，凸台的突出厚度、孔中心到本体侧壁的距离都和实物一致，做安装座设计时可以直接参考这个尺寸做定位，不用再反复核对实物样品的安装公差。输出轴采用金属齿轮结构，顶部的齿形是标准的25T舵机齿，这个细节很重要，因为市面上通用的金属舵臂、塑料舵盘基本都是适配25T齿形的，建模时保留这个齿形细节，后续做舵机和执行机构的联动装配时，可以直接匹配标准舵臂的模型，不用自己重新画齿形，能省不少重复建模的时间。

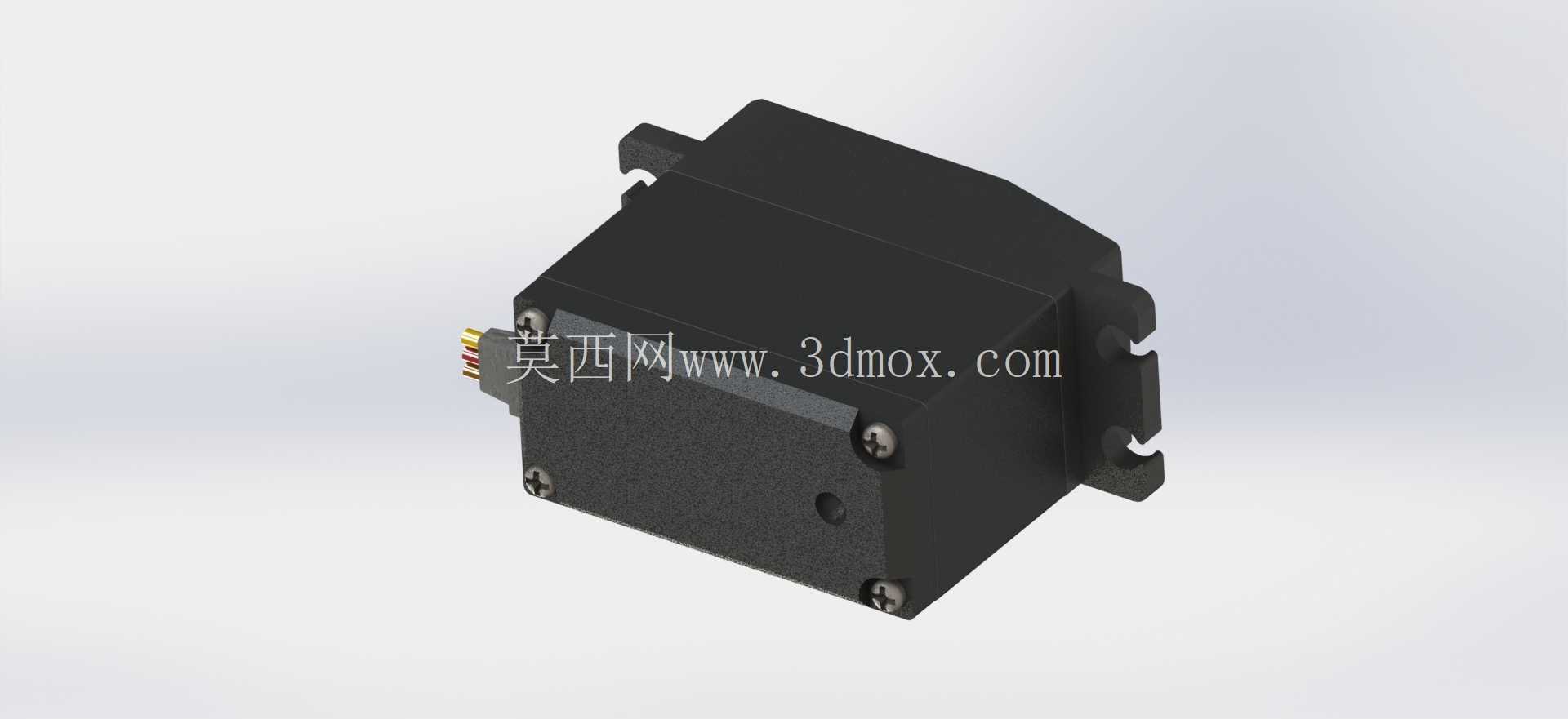

　　从功能特性来看，这类舵机属于位置伺服执行器，通过PWM信号控制输出轴的转动角度，通常转动范围在0-180度之间，金属齿轮的设计让它能承受更大的输出扭矩，相比塑料齿轮舵机不容易扫齿，适合用在负载稍大的场合，比如1:10遥控车的转向机构、固定翼航模的副翼/升降舵控制、小型双足机器人的关节驱动，甚至一些小型自动化设备的工位切换、挡板开合机构里也能看到它的身影。设计思路上，模型把本体的分体式外壳结构做了清晰的呈现，上盖和下壳的扣合位置、侧面的出线槽位置都做了还原，安装孔处的磁性连接点细节也做了保留——这个细节很多第三方模型都会漏掉，实际生产里这个位置是用来吸附固定安装螺丝的，装配时螺丝不会从安装孔里掉出来，做生产装配工艺模拟的时候，这个细节能让装配仿真更贴近实际生产场景。

　　很多人用舵机做结构设计时，容易忽略出线方向的问题，这个模型还原了侧面出线的位置，做布线设计时可以提前预留出线的空间，避免舵机转动时线材被外壳或者周边结构件磨破，造成短路故障。另外，模型的外形细节还原度很高，上盖的定位凸点、输出轴根部的台阶结构、安装耳的倒角都和实物一致，做设备整体外观渲染、装配干涉检查的时候，不用再额外修整模型的外形，直接导入装配体就能用。要知道在小型设备的结构设计里，舵机这类外购标准件的模型精度直接影响整个装配体的干涉检查结果，如果舵机模型的尺寸差个1-2毫米，很可能出现设计时看着没问题，实际打样装不进去的情况，这个模型的尺寸精度足够支撑结构设计阶段的选型、安装位设计、干涉检查工作。

　　还有一点值得提，这类舵机的输出轴回中精度、齿轮间隙是实际使用时的关键参数，虽然三维模型没法直接体现性能参数，但准确的外形和安装尺寸是选型验证的第一步，只有安装边界完全匹配，后续的性能调试才有意义。比如做机器人关节设计时，舵机的安装孔位如果和支架的孔位差0.5毫米，强行锁螺丝就会让舵机外壳受应力，长时间运转可能导致外壳变形，甚至卡滞内部齿轮组，精准的三维模型能在设计阶段就规避这类装配应力问题。另外，模型同时提供了通用的step格式和原生的建模格式，不管是用什么三维软件做设计，都能直接导入使用，不用做格式转换导致的面破损、尺寸偏差问题，对于结构工程师来说，标准件模型的格式兼容性也很重要，能减少很多模型修复的重复工作。在实际的项目应用里，这类舵机的选型还要结合工作电压、堵转扭矩、空载转速这些参数，但三维模型作为结构设计阶段的核心参考，首先要解决的是“装不装得下、能不能装、转不转得开”的问题，这个模型在这几个核心维度上都做了精准的还原，不管是做航模结构设计、小型机器人开发，还是自动化设备的小型执行机构选型，都能直接作为结构设计的参考依据，不用再花费时间去测绘实物，能有效缩短结构设计的周期，减少因为标准件尺寸不准导致的设计返工。
