简易多层级冲压切割工装结构设计

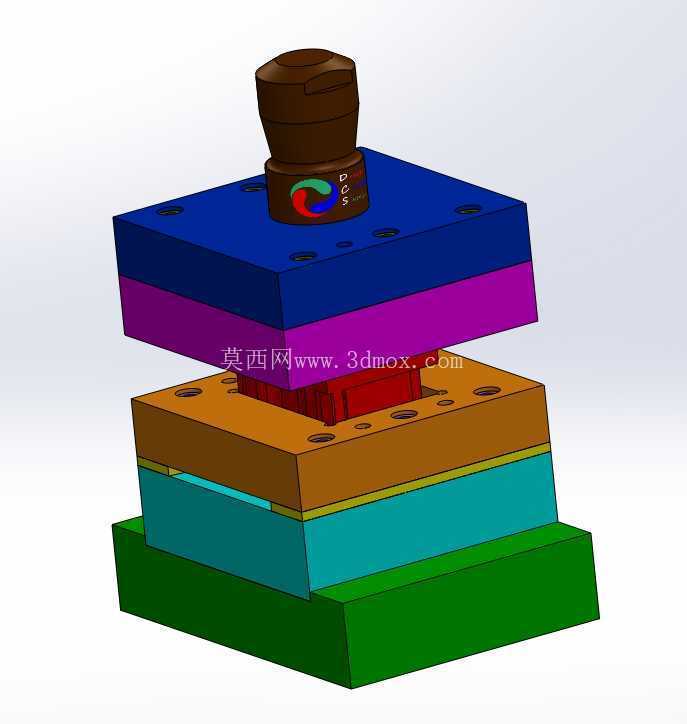

　　在中小批量五金件加工、薄板类零件试制场景中，这类简易冲切工装的应用占比并不低，不同于高速量产线使用的多工位级进模，这类结构更适配小批量、多品种的柔性加工需求，常见于五金维修车间、小型加工厂的薄板落料、切边、简易成型工序，不需要搭配高吨位的专用压力机，普通台式冲床甚至手动压装设备即可配套使用，能快速完成薄金属片、软质非金属板材的冲切作业，省去了定制复杂模具的高额成本与长周期。从结构分层来看，整套工装采用标准模架的堆叠式布局，最上方的模柄段为设备连接端，尺寸适配常规冲床的滑块安装孔，安装时直接插入滑块固定孔锁紧即可，不需要额外制作连接法兰，大幅降低现场安装的调试时间。

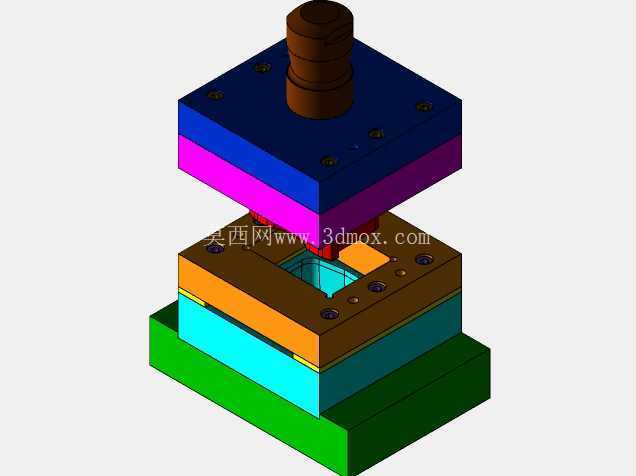

　　模柄下方依次连接上模座、凸模固定板、卸料板层，不同板层采用不同配色做结构区分，实际加工中各板层通过内六角圆柱头螺钉锁紧，定位则依靠对角布置的导柱导套完成合模导向，避免合模过程中凸凹模出现错位啃模的问题。下模部分从下到上依次为下模座、凹模固定板、承料板层，凹模位置对应凸模的冲切轮廓，刃口做了1.5度的斜度处理，冲切过程中减少废料卡滞的概率，承料板预留了条料定位的挡块安装位，作业时只需将条料靠紧挡块即可完成送料定位，不需要复杂的送料机构辅助。

　　设计这类工装时，首先要明确冲切材料的厚度与抗剪强度，以此计算所需的冲裁力，确认模架的闭合高度是否匹配现有设备的行程参数，这套结构的闭合高度控制在180mm以内，适配多数公称压力10吨到25吨的开式可倾压力机，安装时不需要对设备滑块行程做额外调整。凸模与凹模的间隙取值根据冲切材料厚度调整，冲切0.5mm以下冷轧钢板时单边间隙取0.03-0.05mm，冲切1mm左右软铝板时间隙可放大到0.08mm，间隙过小会导致刃口快速磨损，间隙过大则会造成冲切断面毛刺过大，影响零件成型质量。卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，冲切完成后上模回程时，卸料板会将卡在凸模上的条料推离，避免条料随凸模上行影响后续送料，弹簧的预压量根据冲切行程调整，保证在凸模接触材料前卸料板已经压紧条料，防止冲切过程中材料发生翘曲变形。下模的漏料孔做了扩孔处理，比凹模刃口尺寸大3-5mm，冲切下来的废料可以直接通过漏料孔落入设备下方的废料槽，不需要人工频繁清理模面，减少作业过程中的安全隐患。

　　整套结构的板件均采用标准模架板材加工，上模座、下模座选用45号钢调质处理，硬度控制在HB220-250，保证足够的结构刚性，减少冲压过程中的模座变形；凸模与凹模选用Cr12MoV模具钢，淬火硬度达到HRC58-62，保证刃口的耐磨性，延长工装的使用寿命，单次刃磨后的使用寿命可以达到3万冲次以上，满足中小批量生产的需求。安装边界方面，整套工装的下模座安装孔距适配标准冲床的工作台T型槽间距，固定时直接用T型螺栓穿过下模座的U型安装孔锁紧即可，不需要额外加工转接板；上模的模柄直径为30mm，是国内小型冲床的通用模柄尺寸，更换不同工装时不需要调整滑块的夹持结构，换模时间可以控制在15分钟以内，适配多品种小批量生产的快速换模需求。实际使用过程中，这类工装除了完成基础的落料冲切，还可以通过更换凸凹模镶件，完成简单的冲孔、压印、浅拉伸工序，只需要更换对应的工作零件，模架部分可以重复使用，进一步降低生产中的工装投入成本。日常维护时，只需要定期在导柱导套位置涂抹润滑脂，每次作业前检查刃口是否有崩缺，冲切过程中及时清理模面的金属碎屑，避免碎屑压伤零件表面或者硌伤刃口，不需要复杂的维护流程，对现场操作人员的技能要求较低，经过简单培训即可完成操作与日常保养。
