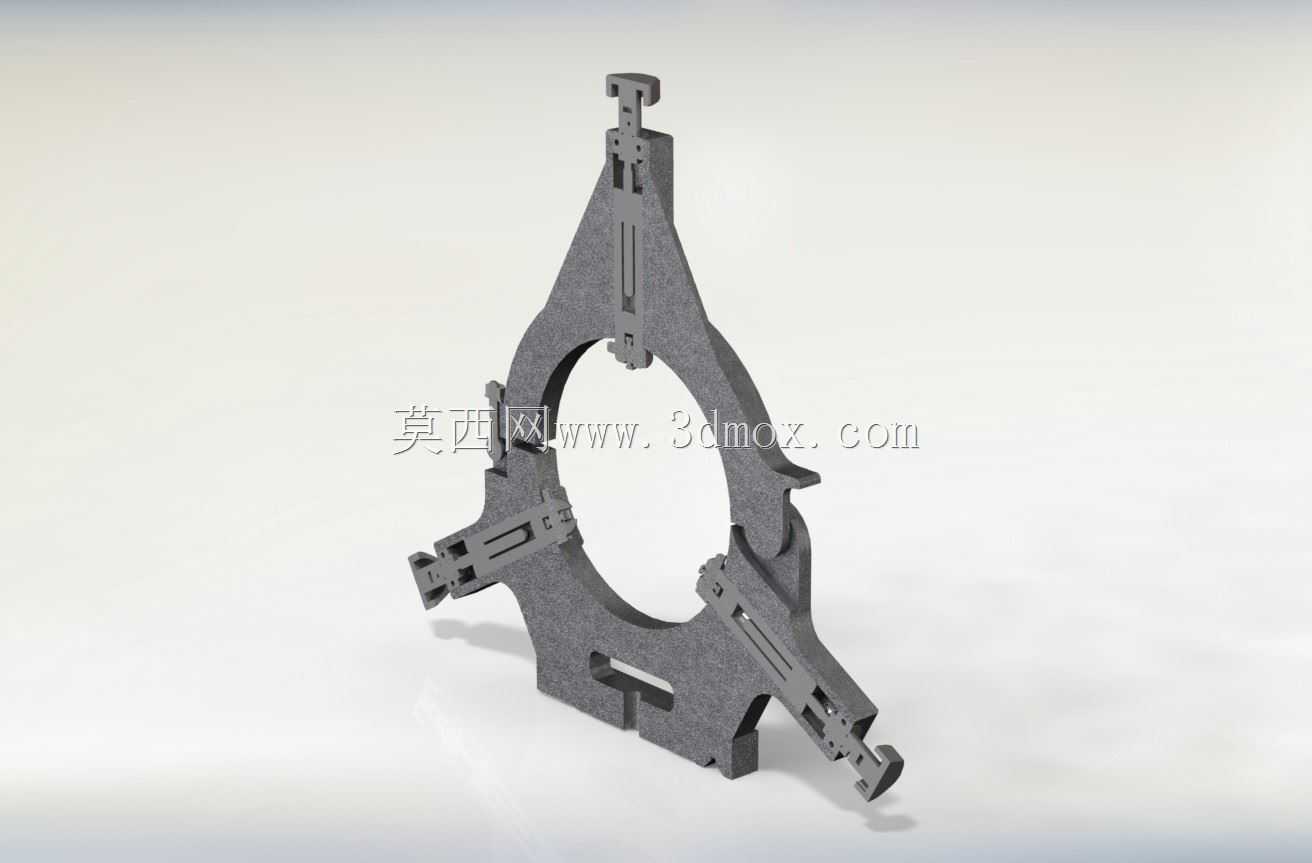

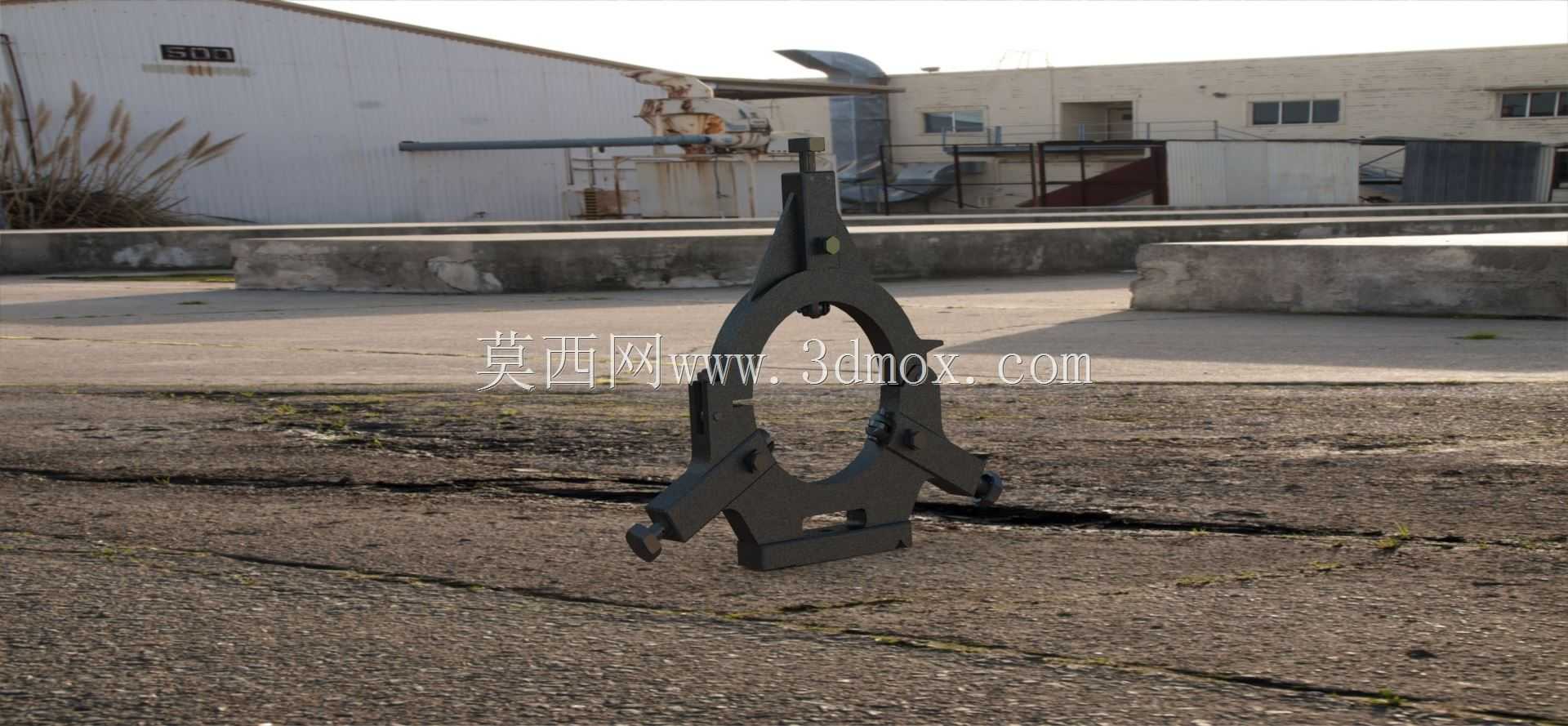

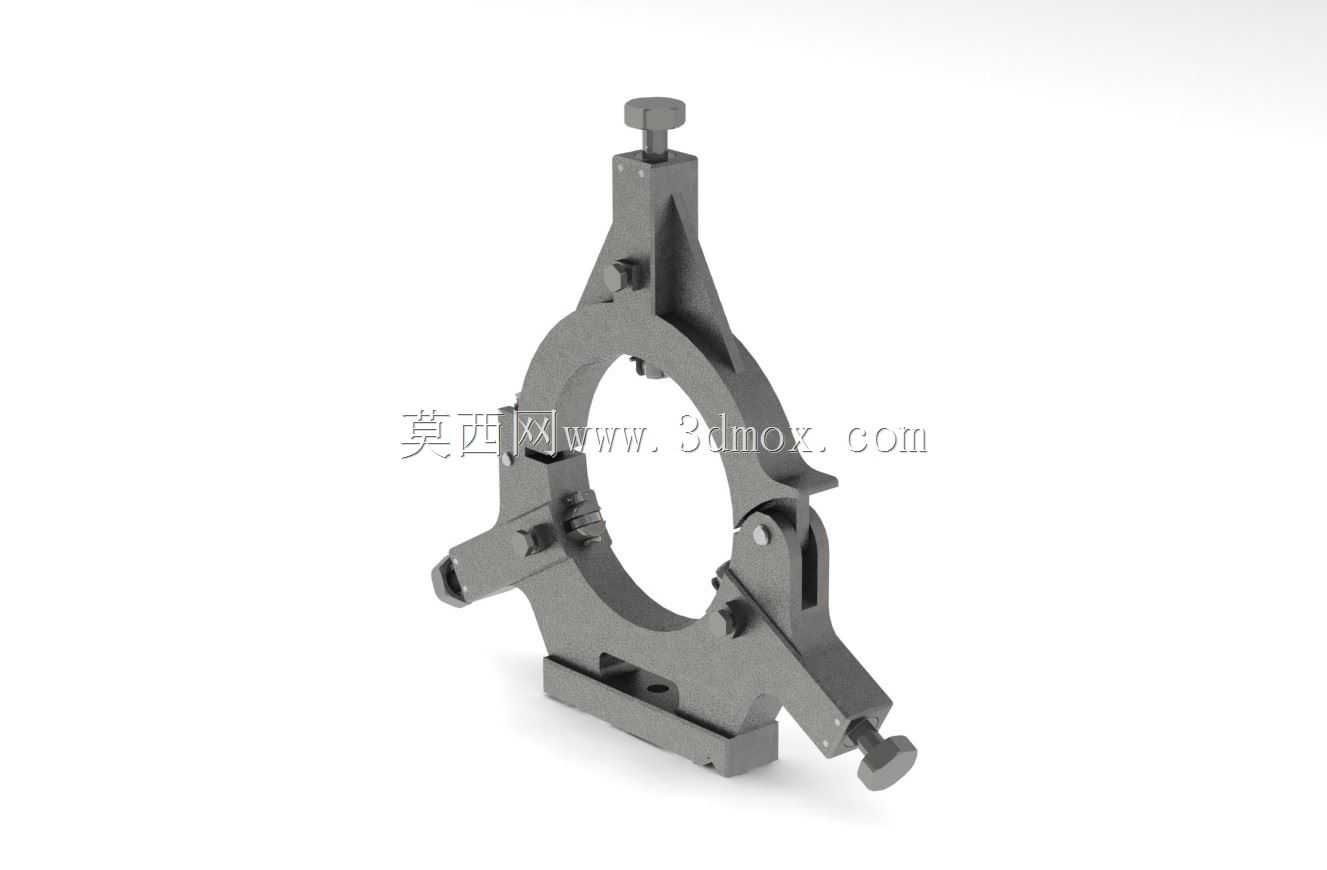

车床用环形可调式中心架结构

这款环形可调式中心架是车床加工长轴类工件时的核心配套工装，在普通卧式车床、数控车床加工细长轴、长筒类零件的场景中应用广泛，主要作用是在工件切削过程中提供径向支撑，抵消刀具切削力带来的工件挠曲变形，避免长工件因自身重力、切削冲击力产生振刀、让刀问题，保障加工后的圆柱度、表面粗糙度符合工艺要求。从结构设计来看，整体采用开式环形抱合基体，一侧设置铰接开合结构，无需从工件端部穿套即可直接扣装在工件外圆上，适配车间现场工件已装夹在主轴、尾座之间后的加装需求，减少装夹辅助工时。基体上均匀布置三组可独立调节的支撑顶杆，每组顶杆都带有锁紧结构，调节时可通过端部的旋钮旋动调整支撑行程，顶杆端头采用耐磨接触结构，适配不同直径的工件外圆支撑，支撑范围覆盖常规车床加工的多数长轴类工件直径区间，顶杆锁紧后可承受较大的径向切削载荷，不会在加工过程中出现滑移松脱。基体底部设置与车床床身导轨匹配的安装定位基面，安装时可沿床身导轨滑动调整支撑位置，根据工件的长度、切削工位选择最优支撑点，通常在工件长度与直径比超过10的细长轴加工中，会将中心架布置在工件切削工位的临近位置，最大化降低工件的悬空长度，抑制切削振动。设计过程中充分考虑了工装的刚性与操作便利性，环形基体采用筋板加强结构，在控制整体重量的前提下保障支撑刚性，避免工装自身变形影响支撑精度；各调节旋钮的操作位置都预留了足够的扳手操作空间，操作人员在机床运行状态下也可安全完成微调操作，无需伸入工件旋转区域。支撑顶杆的调节行程做了限位设计，避免调节超程导致顶杆脱落，铰接开合部位设置了快锁结构，开合操作无需额外工具，扣合后即可自动锁紧定位，大幅降低操作人员的装夹劳动强度。在实际加工场景中，这类中心架除了用于长轴外圆车削，还可配合完成长筒类零件的内孔镗削、端面车削工序，当工件一端装夹在卡盘上、另一端无法用尾座顶尖支撑时，中心架可直接支撑在工件外圆基准面上，替代尾座实现工件的稳定装夹，拓展车床的加工适配范围。安装时需保证中心架的支撑中心与车床主轴回转中心重合，可通过百分表打表调整基体安装位置，调整完成后通过底部的压紧结构将中心架牢牢固定在床身导轨上，避免加工过程中出现位置偏移。
