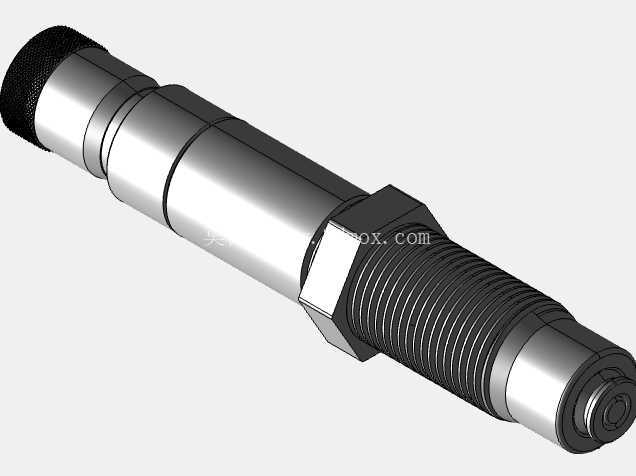

集成填装卷边功能的子弹座压合模具

在轻武器弹药装配生产线的压装工位，这类集成化压合模具是保障小口径弹药装配一致性的核心工装，区别于传统分序作业的分体模具，该结构将弹丸填装定位、弹壳口部卷边收束两道核心工序整合在同一模架的作业行程内，省去了工序间工件转移、二次定位的辅助时间，也避免了分序装夹带来的同轴度误差，能有效控制弹丸装入后弹壳口部的抱紧力均匀性，降低因装配偏差导致的弹道散布超差问题。

从实际产线适配角度看，该模具的安装边界完全适配现有常规小口径弹药压装机的模架装夹槽，模座底面定位销孔中心距与通用压装工作台的T型槽间距匹配，不需要对现有压装设备做额外改造即可直接换装，整体闭合高度控制在常规开式小压力机的闭合行程范围内，适配10kN到25kN区间的压装力输出，不会出现压力冗余或者压合力不足的问题。模具的核心成型型腔采用分体镶拼结构，弹丸定位腔与弹壳夹持腔分别采用不同硬度的合金材料制作，弹壳夹持部位的型腔表面做了氮化处理，硬度控制在HRC58-62，既保证长期压合作业的耐磨性，也避免过硬表面划伤弹壳外壁的防腐涂层；弹丸定位腔的内壁做了0.8μm的镜面抛光处理，减少弹丸入模时的摩擦阻力，防止弹丸被甲表面出现划痕影响射击精度。

设计思路上，该模具完全围绕“同序双作业”的核心需求搭建，上模的压合冲头内部集成了弹性退料结构，压合作业完成后冲头抬升时，弹性顶销会自动将完成卷边的工件从冲头端面脱出，不会出现工件粘在上模的情况；下模的弹壳夹持腔设置了轴向定位台阶，能精准控制弹丸装入弹壳的深度，深度公差可以控制在0.02mm以内，保证每发弹药的装药量空间一致。卷边成型的工作带采用15°的渐进式锥面结构，而非传统的直角挤压结构，压合过程中卷边力是逐步施加到弹壳口部的，不会出现口部褶皱、裂纹的问题，卷边完成后弹壳口部对弹丸的抱紧力离散度可以控制在5%以内，远低于分序作业的15%离散水平。

日常生产维护层面，该模具的所有易损镶件都采用快拆结构，不需要将整个模架从设备上拆下，只需要松开侧面的紧定螺钉即可更换磨损的成型镶块，单块镶件的更换时间不超过5分钟，能大幅减少产线停机维护的时间。模具的导柱导套配合间隙控制在0.008mm以内，上下模合模时的同轴度偏差不超过0.01mm，完全满足小口径弹药装配的形位公差要求，长期连续作业时，导套内部的储油槽可以持续提供润滑，保证导柱导套的运动顺畅，不会出现卡滞导致的模具损伤。在实际批量生产场景中，该模具的单工位作业节拍可以达到每分钟30发，相比传统分序模具的生产效率提升40%以上，同时因为减少了二次定位的环节，产品的不良率可以从原来的1.2%降低到0.3%以内，对于中小批量的弹药试制、或者民用射击运动弹药的生产场景，这类集成化模具的适配性非常高，不需要搭建复杂的多工位装配线，单台小压力机配套该模具即可完成核心装配工序，大幅降低了生产的设备投入成本。另外模具的型腔部分可以根据不同规格的弹壳、弹丸尺寸更换对应的镶块，同一模架可以适配3种以上相近口径的弹药装配需求，不需要重新制作整套模架，进一步压缩了工装的投入成本，也减少了工装存储占用的车间空间。
