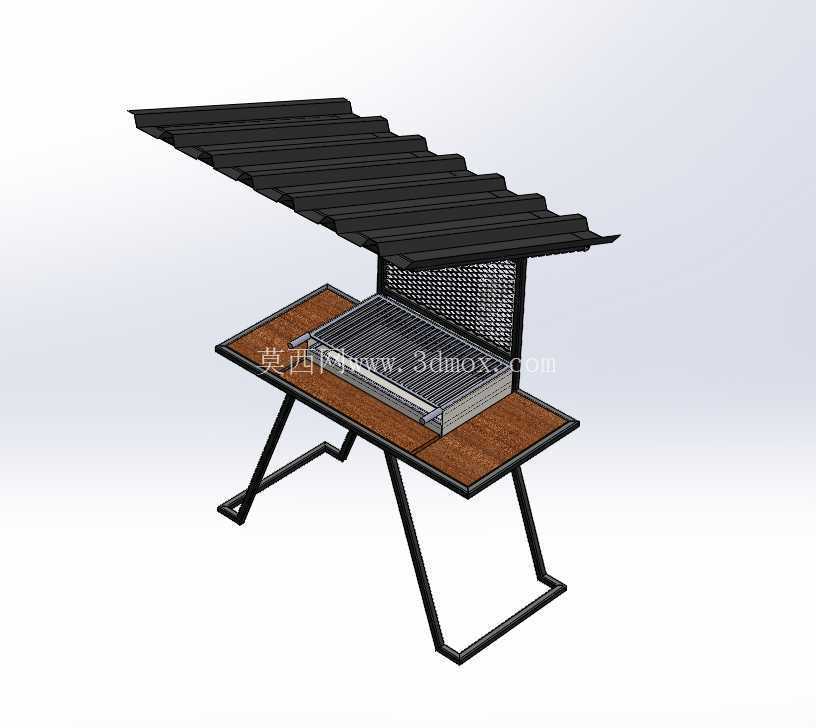

带遮阳棚折叠式户外便携烧烤架结构

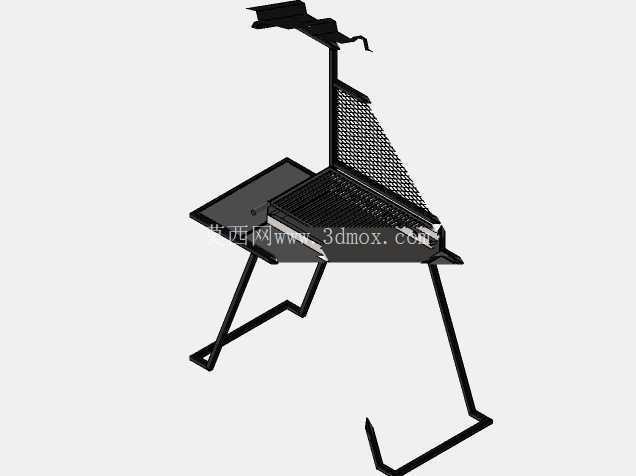

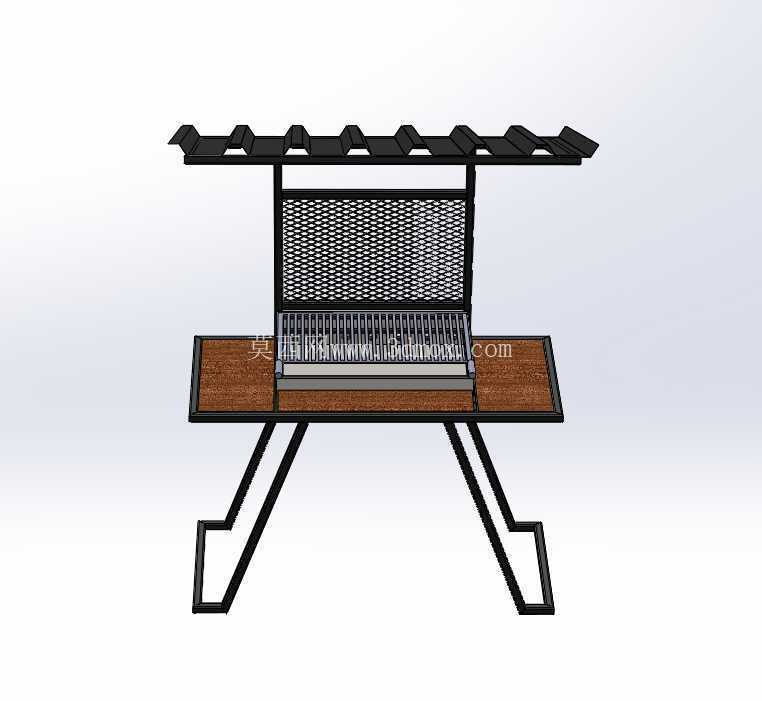

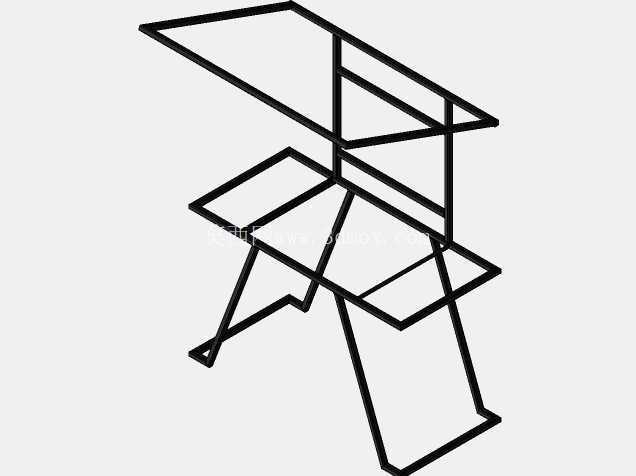

　　这款户外烧烤设备的结构设计，核心围绕短途露营、庭院休闲、户外市集摆摊三类高频使用场景做适配，区别于传统简易烧烤架的功能单一问题，在结构集成度上做了多维度优化。首先看支撑结构，采用X型交叉折叠支腿，支腿采用薄壁矩形钢管弯折成型，交叉点设置销轴铰接结构，展开时支腿底部形成矩形支撑边界，横向跨距适配常规露营地的不平整地面，支腿底端做了平切扩面处理，增大与地面的接触面积，避免在软质草地、沙土地面出现下陷问题；折叠状态下支腿可完全收合至台架底面，收合后整体厚度控制在15厘米以内，可轻松放入家用轿车后备箱、露营拖车的储物隔层，单人即可完成搬运与展收操作，无需额外辅助工具。

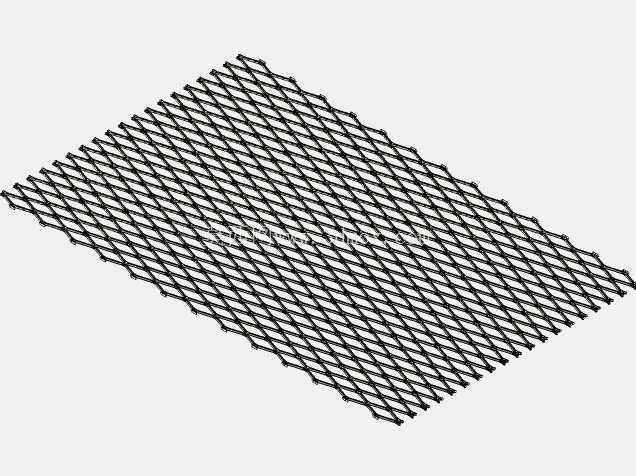

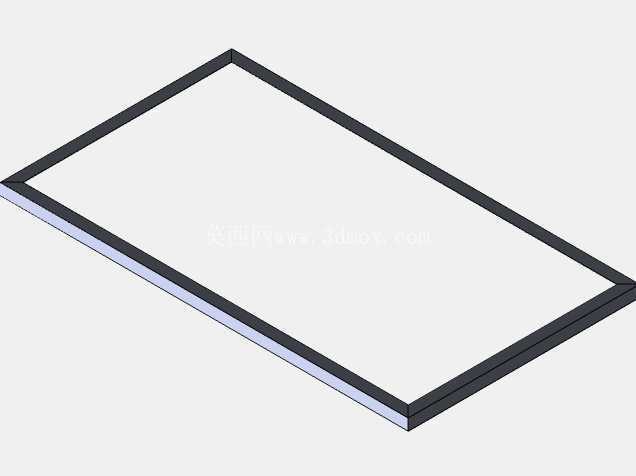

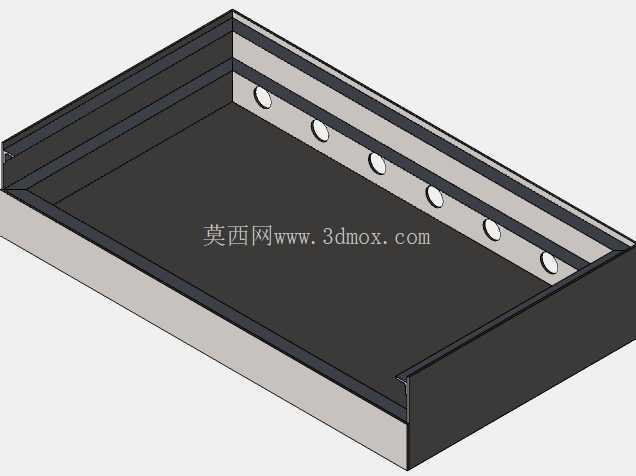

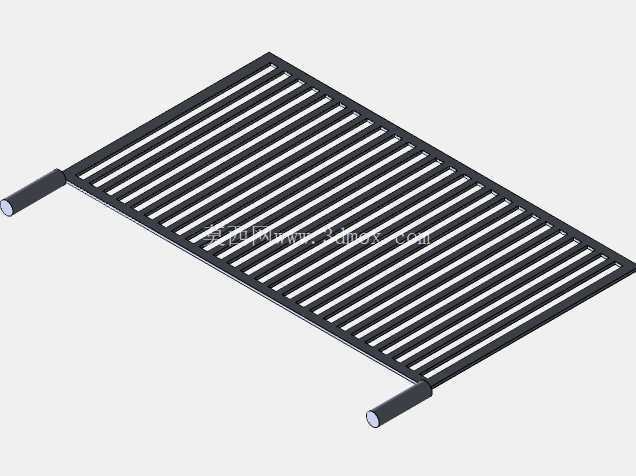

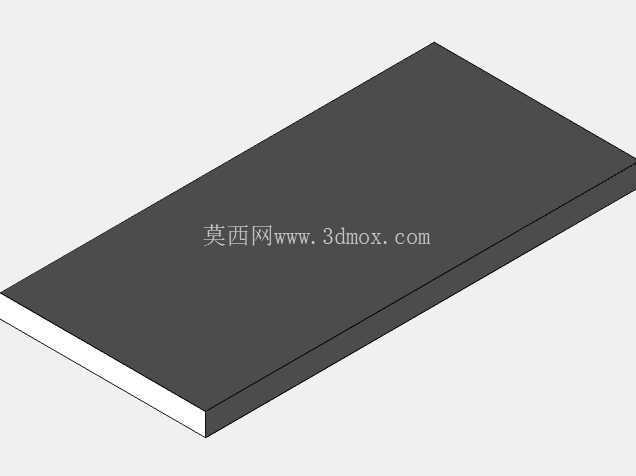

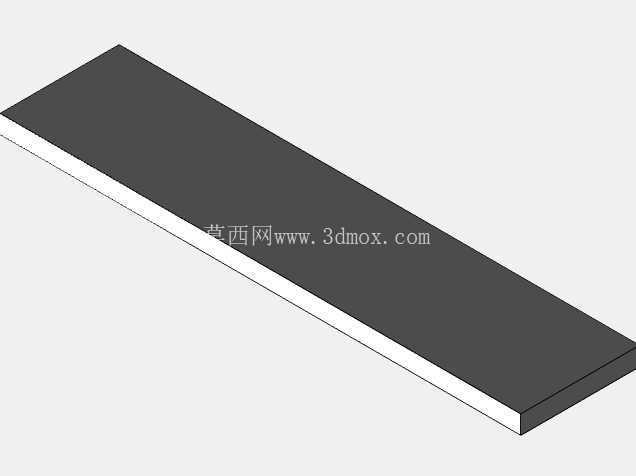

　　台架部分采用双侧置物台设计，中间区域为炭烤腔体，双侧延伸的置物台面采用仿木纹耐温板材铺设，台面与金属框架之间做了隔热垫层隔断，避免烤腔热量传导至置物面导致放置的食材、调料、餐具出现过热问题，置物台边缘做了10毫米高的挡边结构，防止放置的调料瓶、食材盘在户外有风的环境下滑落。烤腔部分采用抽拉式炭槽设计，炭槽与烤网之间预留了合理的通风间隙，烤腔后侧设置冲孔挡火网，既可以阻挡炭火火星向后飞溅，又能保证烤腔内部的空气流通，让炭块燃烧更充分，减少不完全燃烧产生的烟气。

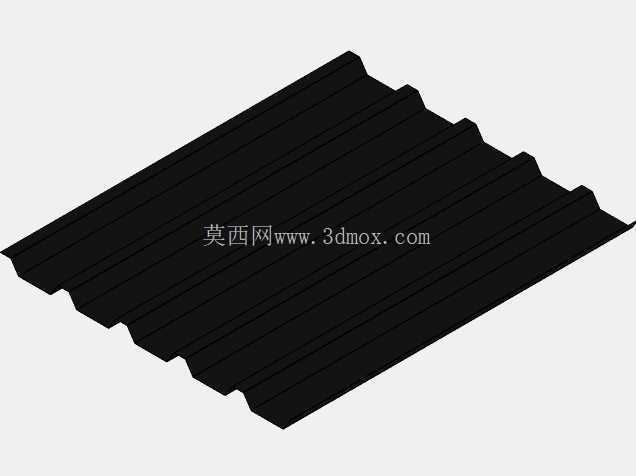

　　上方集成的可折叠遮阳挡雨棚，采用波纹式金属板材压制成型，棚架通过铰接结构与烤腔后侧框架连接，展开时棚面覆盖整个烤区与双侧部分置物台，可在小雨天气、正午强光环境下为操作区域提供遮挡，避免阳光直射导致操作人员视线受影响，也能减少零星降雨对炭烧状态的干扰；不用时棚体可向下翻折覆盖在烤网表面，充当防尘盖板，减少闲置时灰尘、落叶落入烤腔内部，降低后续清洁工作量。从安装边界来看，设备完全展开后总宽度约120厘米，总深度约60厘米，操作高度适配成年人站立操作的舒适区间，无需弯腰即可完成翻烤食材、添加调料的操作；烤网尺寸适配3-5人份的食材烤制量，既可以满足家庭户外聚餐的使用需求，也能适配小型户外市集的现制烧烤经营场景。

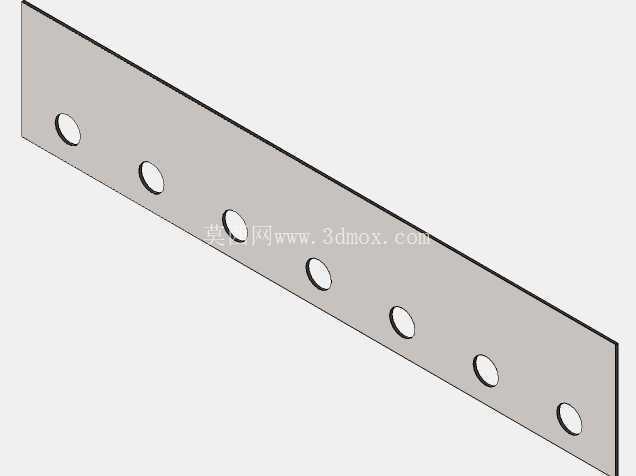

　　结构设计上所有铰接位置都做了防松处理，反复折叠展开不会出现连接松动的问题，金属构件表面全部做了耐高温喷塑处理，可耐受烤腔传导的持续高温，同时具备防锈、耐油污的特性，日常使用后仅需擦拭即可完成清洁，炭槽可整体抽出，方便倾倒炭灰与清洗。区别于市面上常见的简易烧烤架，这款结构没有多余的冗余设计，所有附加结构都围绕实际使用中的痛点做优化：遮阳棚兼顾挡雨、防尘功能，双侧置物台解决了户外操作时物品无处放置的问题，折叠支腿兼顾了支撑稳定性与收纳便携性，整体结构没有复杂的传动构件，后期维护成本极低，即使单个构件出现损坏也可快速更换，适配长期高频户外使用的需求。在结构建模过程中，所有钣金件的折弯半径、管材的弯折角度都做了工艺适配，完全符合常规五金加工的工艺要求，不需要开特殊模具即可完成量产加工，铰接点的销轴采用标准件，降低了生产与后期维修的配件成本。
