军用装甲车辆车载潜望观察装置结构

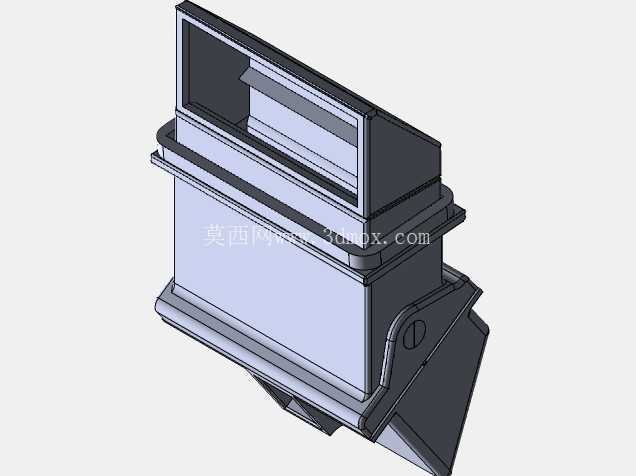

　　该款车载潜望观察装置主要适配轮式、履带式装甲作战车辆的驾驶舱、指挥舱观察位，在闭窗作战、复杂气象行驶、核生化沾染区域通行等无法直接开窗观察的场景下，为舱内操作人员提供外部环境的清晰视野，规避直瞄观察带来的暴露风险，同时避免破片、冲击波、有害介质直接侵入舱内。从结构设计逻辑来看，整体采用上下折角式光路布局，上部外露端设置有倾斜的入射窗口，窗口边框做了加厚的抗冲击结构，可抵御行驶过程中飞溅的碎石、轻武器破片的撞击，窗口内侧预留了光学镜片安装槽位，可根据使用需求换装防眩光、防激光、红外增透等不同功能的镜片组件，满足昼夜不同环境下的观察需求。

　　装置中部为主体容纳舱，内部预留了两组反射镜的安装调节空间，反射镜安装座设计有微调螺纹副结构，装配时可通过侧边的调节旋钮调整反射镜角度，校准光路偏移，保证成像无畸变、视野无偏移，主体舱的侧壁做了多道加强筋结构，在控制整体壁厚、降低重量的同时提升结构刚性，避免车辆行驶过程中的振动导致光路错位、结构变形。下部为舱内安装段，设计有与舱壁装甲板匹配的阶梯式安装法兰，法兰边缘预留了均匀分布的螺栓固定孔位，安装时可直接嵌入舱壁预先开设的安装槽内，通过螺栓从舱内侧锁紧固定，安装法兰与舱壁的贴合面预留了密封胶条安装槽，装配后可实现IP67级的密封效果，防止雨水、洗消液、粉尘从安装缝隙渗入舱内。

　　装置下部的观察端设置有向内倾斜的目镜窗口，窗口边框做了圆弧过渡处理，避免操作人员观察时磕碰受伤，目镜端的角度经过反复校核，匹配操作人员坐姿状态下的视线高度，长时间观察不易产生视觉疲劳。从安装边界尺寸来看，装置上部外露段的宽度控制在装甲车辆通用观察窗的安装尺寸范围内，无需对原有舱壁结构做大范围改动即可直接替换同类型老旧潜望装置，整体突出车身外廓的高度经过严格控制，避免增加车辆正面投影面积，降低行驶过程中被障碍物剐蹭、被火力直接命中的概率。

　　装置的整体材质选用高强度工程塑料与轻质铝合金组合结构，外露金属件均做了阳极氧化防腐蚀处理，可适应高温、高湿、高盐雾等不同作战环境下的使用需求，结构接缝处均设计有导水斜面，雨天行驶时雨水可沿斜面自然滑落，不会在窗口区域积存影响观察视线。在功能拓展性上，装置主体预留了附加传感器的安装位，可根据使用需求加装微光夜视模块、热成像模块，将观察信号直接输出到舱内显示屏，实现全天候观察能力，同时装置的模块化设计使得镜片、反射镜等易损件可快速拆卸更换，战场环境下无需专用工具即可完成故障件替换，大幅提升装备的维护保障效率。
