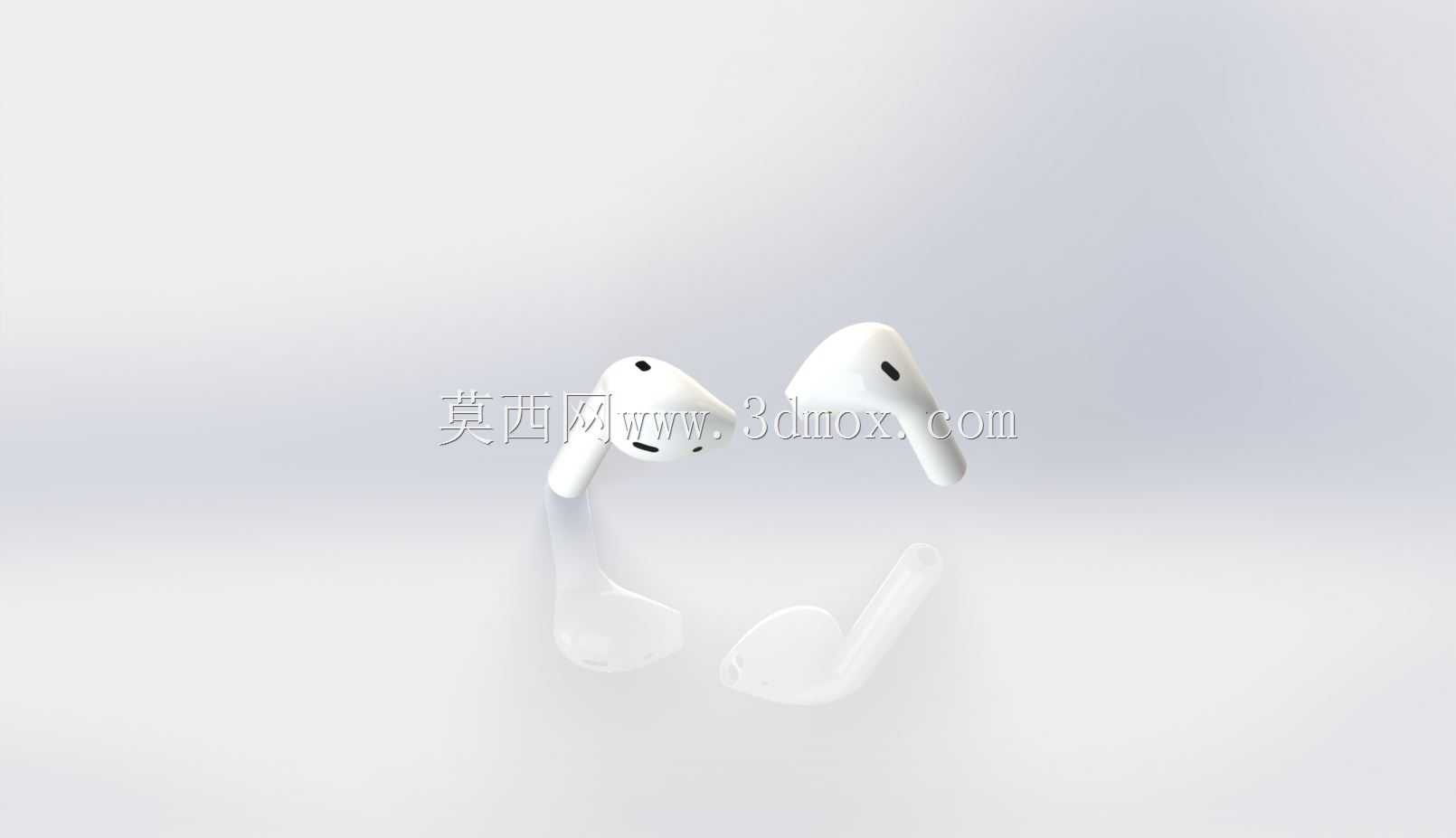

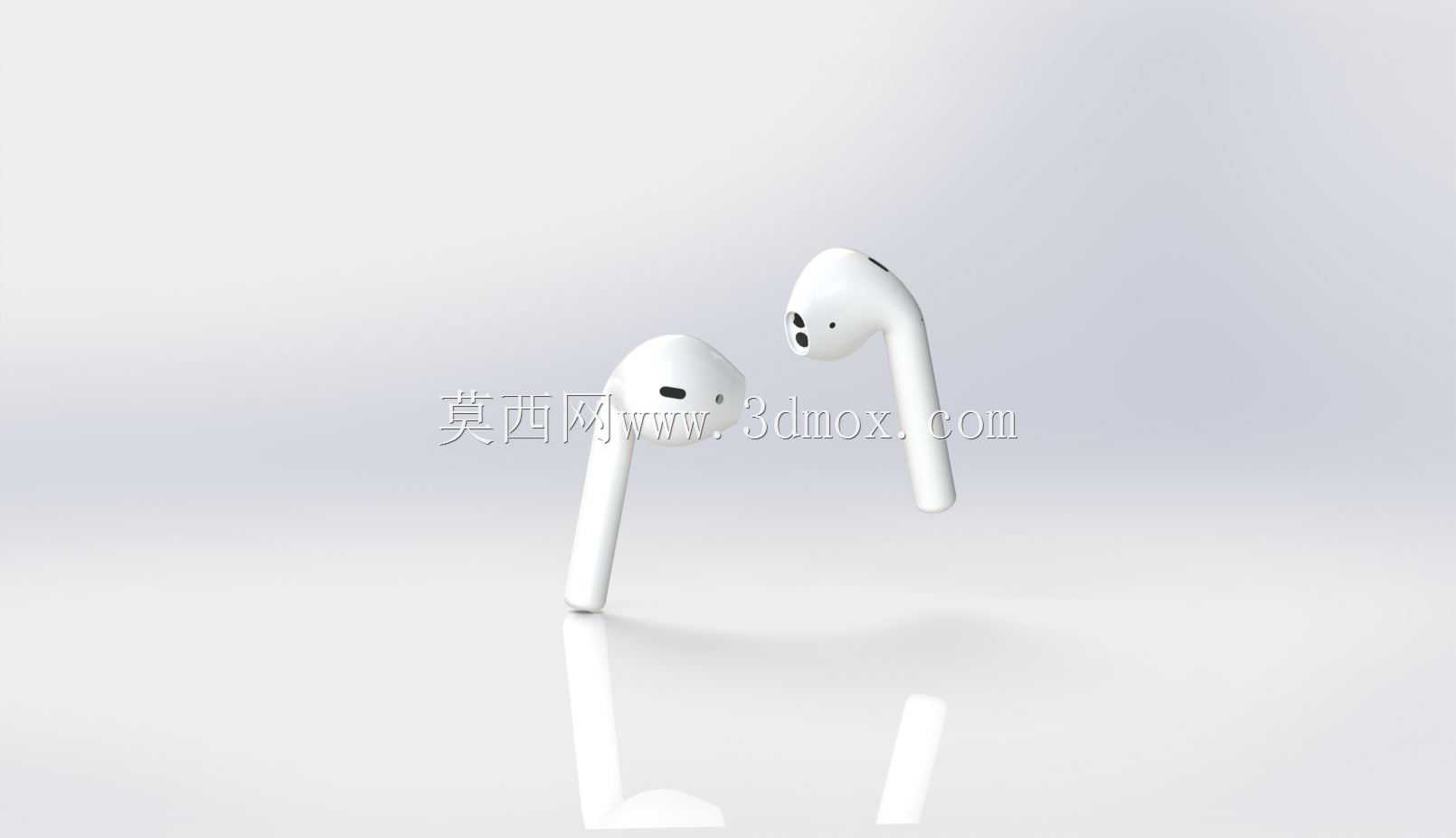

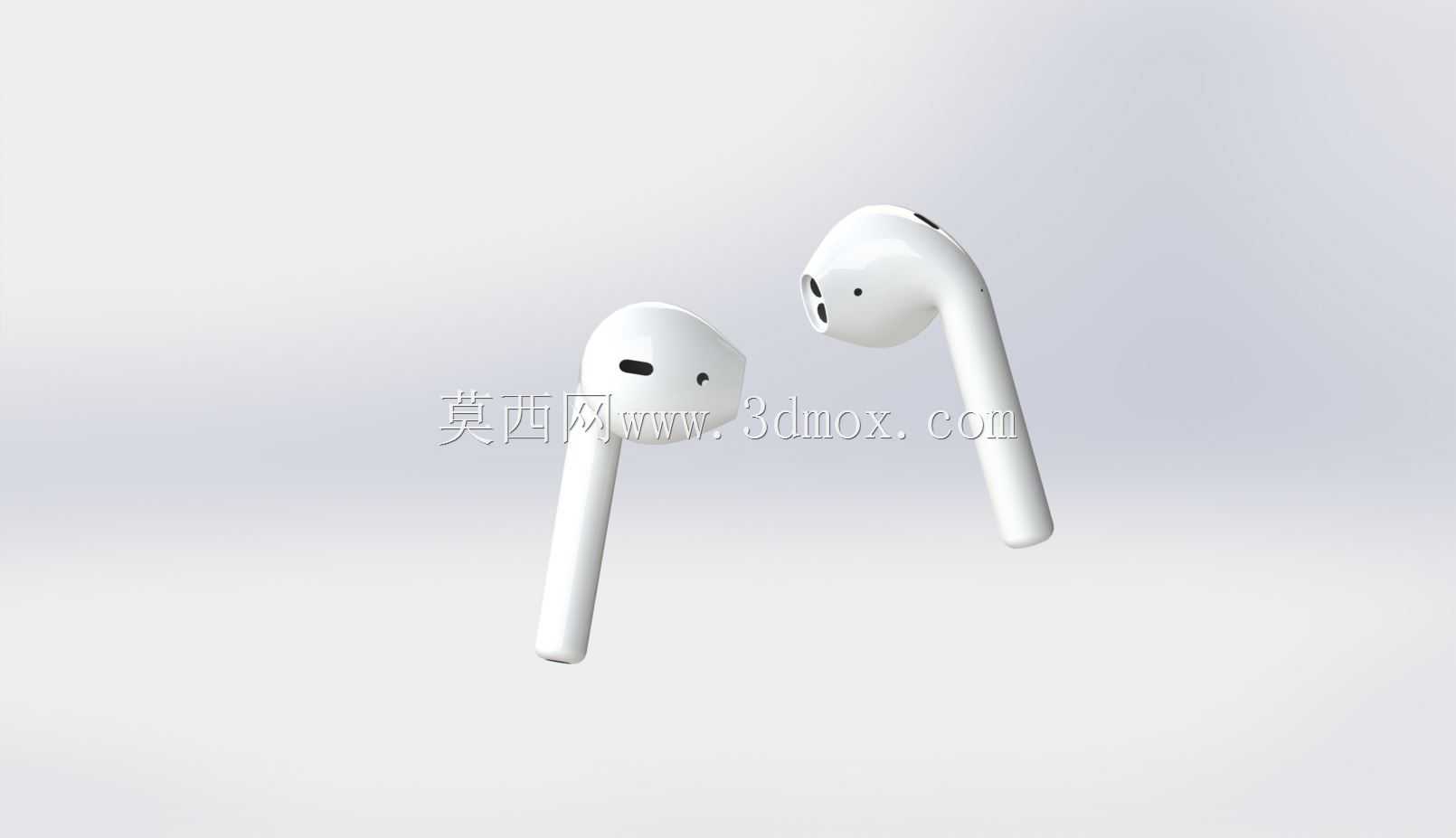

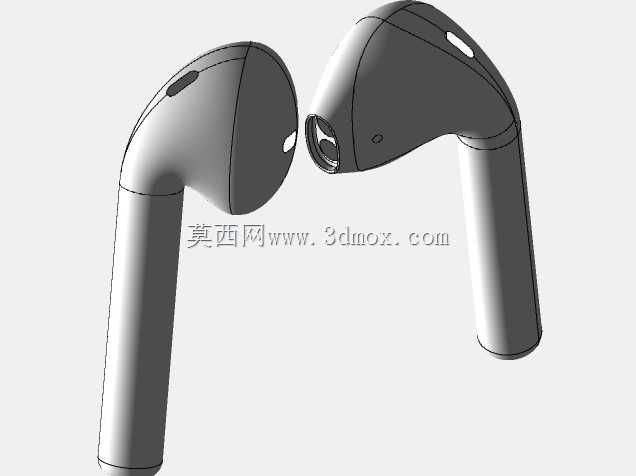

苹果半入耳式真无线蓝牙耳机结构设计

　　本次建模还原的半入耳式真无线蓝牙耳机，是当前消费电子领域普及率极高的个人音频终端，日常使用场景覆盖通勤降噪、办公通话、运动音频播放等多个维度，区别于入耳式产品的耳道压迫设计，半入耳形态依靠耳甲腔贴合实现佩戴固定，对不同耳型的适配宽容度更高，长时间佩戴的闷胀感更低，也是目前主流消费群体接受度最高的TWS耳机形态。

　　从实际功能维度拆解，该产品核心功能分为三个模块：音频输出模块集成了动圈发声单元、出音孔声学阻尼结构，负责全频段音频信号的还原输出；通话拾音模块布置在耳机杆体末端，搭配波束成形算法可过滤环境风噪，提升户外通话的人声拾取清晰度；交互与供电模块集成在耳机腔体内部，包含触控感应电极、纽扣电池、蓝牙天线与主控电路板，负责设备配对连接、触控指令识别、续航供电等核心功能。建模过程中需要重点把控各模块的装配间隙，不同元器件之间预留0.1-0.2mm的公差余量，避免实际生产组装时出现干涉问题。

　　设计思路上优先遵循人体工学适配原则，耳机腔体的曲面弧度完全匹配人体耳甲腔的生理轮廓，杆体长度控制在合理区间，既保证内部天线的信号传输效率，避免握持手机时手部遮挡造成的蓝牙信号衰减，也兼顾佩戴时的视觉协调性。出音孔的位置对准耳道入口，偏移角度控制在5°以内，减少音频传输过程中的声能损耗，保证低频下潜与高频解析的声学表现。耳机表面的泄压孔、麦克风开孔位置都做了隐藏式处理，在保证声学性能的前提下维持外观的整体简洁度，避免开孔破坏曲面的流畅感。

　　外形尺寸与安装边界方面，单只耳机的整体长度控制在40mm左右，腔体最大直径不超过16mm，杆体直径控制在6mm以内，整体重量控制在5g上下，保证佩戴时的耳部承重感足够轻微。充电触点布置在耳机杆体的末端位置，与充电盒内的顶针位置一一对应，放入充电盒时的导向斜面做了3°的拔模角度，保证取放过程顺滑无卡滞，触点接触压力控制在合理区间，既保证充电时的接触稳定性，也避免长期插拔造成的触点磨损。耳机外壳的合模线布置在腔体侧面的视觉盲区，表面处理采用高光免喷涂工艺，建模时曲面的G2连续曲率做了反复校验，避免曲面出现褶皱、棱边不顺的问题，保证量产时外壳的外观质感。

　　从结构可靠性角度出发，耳机腔体的壁厚控制在0.8-1.2mm之间，既满足跌落测试的结构强度要求，也尽可能压缩内部空间给元器件与电池预留位置。内部筋位的布置避开了天线净空区，避免金属结构件对蓝牙信号造成屏蔽，按键与触控区域的壁厚做了局部减薄处理，提升触控操作的灵敏度，同时保证外壳的结构强度不会出现按压塌陷的问题。耳机的IPX4防水结构在建模时也做了对应考量，壳体拼接处预留点胶槽位，开孔位置搭配防水网布，可抵御日常运动出汗与零星溅水的侵蚀，提升产品的日常使用耐用性。
