弯角式军用通讯连接插头结构设计

　　这款弯角结构的通讯连接插头，主要适配野外战术通讯场景下的设备端线缆接驳需求，区别于常规直式插头，90度弯角的壳体结构专门针对设备安装面空间局促、线缆需要沿设备壳体表面走线的工况设计，能避免直式插头出线后线缆弯折半径过小导致的线芯断裂、屏蔽层破损问题，在背负式电台、车载通讯终端、野战有线通讯布设场景中，这类结构的插头能大幅降低线缆受外力拉扯时的接口应力集中问题。

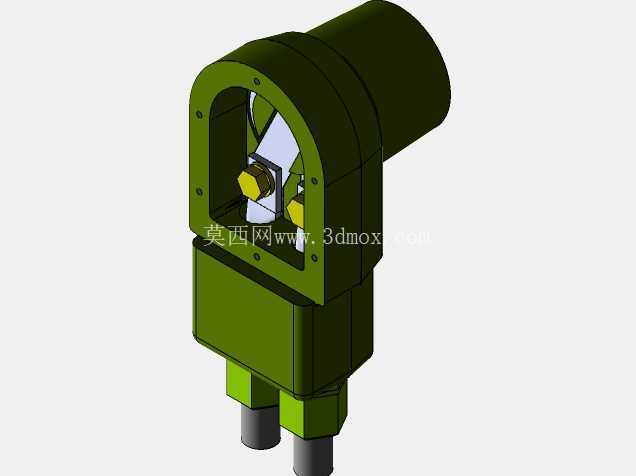

　　从结构设计逻辑来看，整体壳体采用分体式拼接结构，上半部分为弯角出线腔，下半部分为插芯安装基座，侧面预留的开放式检修窗口通过盖板封合，窗口周边均匀布置的安装螺孔，能在插芯接线、触点检修时无需完全拆解整个插头壳体，仅需拆卸侧盖板即可完成内部接线端子的紧固与检测，相比一体式灌封结构的插头，现场维护效率提升明显。内部的接线端子采用带锁紧螺母的接线柱结构，接线时将剥除绝缘层的线芯套入接线柱的压接位置后拧紧锁紧螺母即可完成固定，无需专用压接工具，适配野外无专业工具的应急维修场景；两个独立的出线孔位于插头底部，分别对应不同线径的线缆接入，出线孔位置自带六角锁紧结构，可搭配线缆格兰头实现线缆与壳体之间的密封固定，满足户外淋雨、扬尘环境下的防护要求。

　　安装边界方面，插头对接端为标准北约制式接口尺寸，可与同规格的插座实现无偏差互配，弯角部分的外圆弧做了R角过渡处理，避免尖锐棱角在携带过程中勾挂装具、划伤操作人员；壳体壁厚均匀，所有转角位置均做了工艺倒角，既满足注塑或金属压铸的成型工艺要求，也能提升壳体整体抗冲击强度，在跌落、挤压工况下不会出现壳体开裂问题。内部的插芯固定结构采用卡槽式定位，插芯装入基座后通过侧面的定位卡榫实现周向与轴向的限位，避免对接插拔过程中插芯移位导致的触点接触不良；侧盖板与壳体之间预留了密封胶条的安装槽，装配时嵌入橡胶密封胶条即可实现壳体内部的密封防护，防止水汽、沙尘进入内部造成触点氧化短路。

　　出线端的两个接口中心距经过匹配计算，接入两根线缆后不会出现线缆外皮挤压干涉的问题，格兰头锁紧后可承受不低于100N的轴向拉力，满足野外拖拽使用的强度要求。整体结构没有冗余的设计部件，所有零件均具备明确的功能定位，壳体的加强筋布置在弯角受力位置与对接端根部，在不额外增加壳体壁厚、控制整体重量的前提下，提升了结构薄弱位置的机械强度，适配军用通讯装备对可靠性、维护性、环境适应性的多重要求，建模过程中所有配合面均预留了合理的公差间隙，可直接用于后续的工程样机加工与开模验证。
