.22克里德莫尔步枪弹结构三维数模

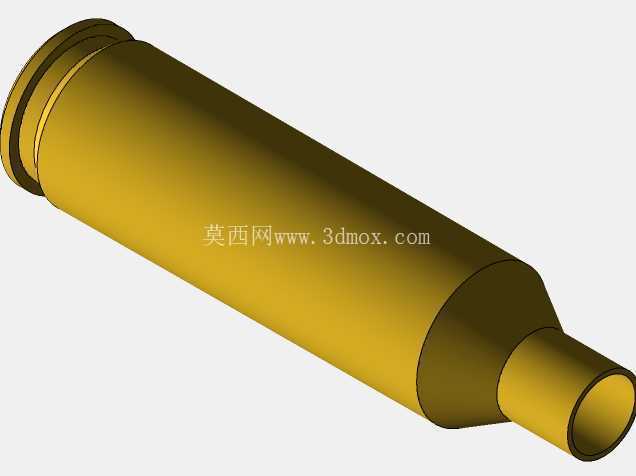

　　在民用精准射击、远距离竞技射击以及轻武器配套弹药的研发验证场景中，.22克里德莫尔弹作为一款主打远距离弹道性能的中心发火步枪弹，其结构尺寸的精准度直接决定了枪械供弹可靠性、弹道一致性以及射击精度表现，这类弹药的三维结构数模，能够为枪械弹膛加工、供弹具适配、弹道仿真计算提供精准的基准参考。从实际工程应用来看，该弹的结构设计围绕低阻弹道特性展开，弹壳采用瓶形无凸缘设计，弹壳肩部采用30度的锥角设计，这个角度的选取经过大量实弹验证，既能够保证进弹时弹壳肩部顺利规正进入弹膛，又能在击发后闭气阶段保证弹壳与弹膛贴合紧密，避免火药燃气后泄，同时退壳过程中不会因为锥角过小导致贴膛阻力过大，也不会因为锥角过大导致弹壳定位精度不足影响弹头初始同轴度。

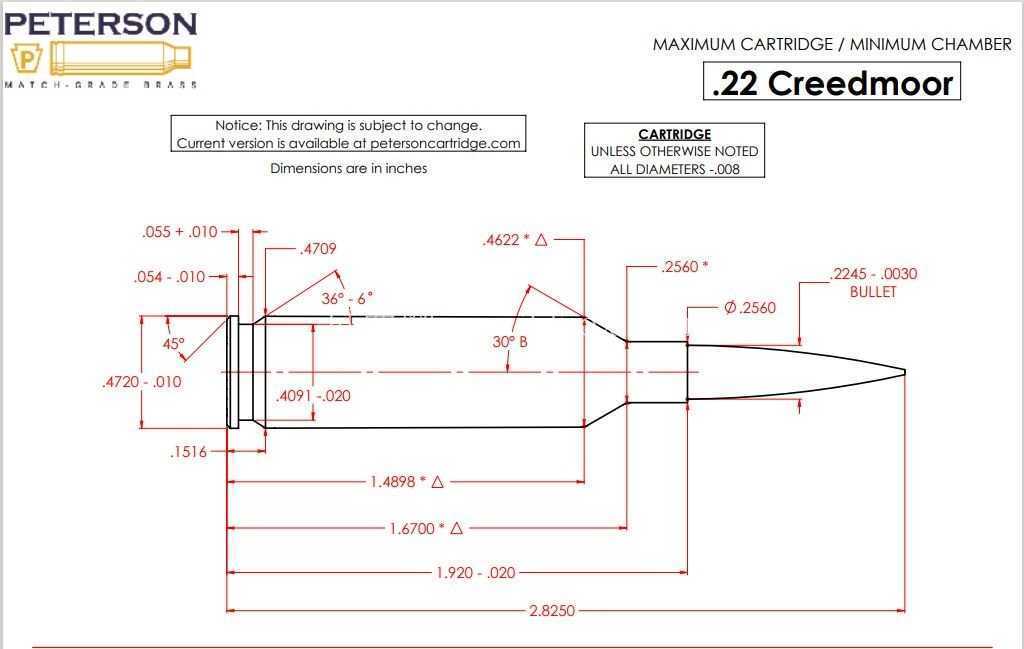

　　弹壳的筒体部分设置了多段尺寸公差带，靠近底缘的位置直径为0.472英寸，公差控制在-0.010英寸范围内，这个尺寸需要与枪机弹底窝、弹匣抱弹口的尺寸精准匹配，公差过大会导致抱弹口夹持不稳，供弹时出现卡滞，公差过小则会导致进弹阻力过大，无法顺利完成推弹上膛动作。弹壳筒体向前逐步收窄，在距离底缘1.4898英寸的位置设置了肩部定位基准，这个基准是弹壳入膛后的轴向定位核心，尺寸公差带控制在极小范围内，直接决定了弹头的入膛深度，进而影响枪膛的坡膛贴合状态，若该尺寸出现偏差，会导致弹头起始位置偏移，大幅降低射击精度，甚至出现膛压异常升高的安全隐患。

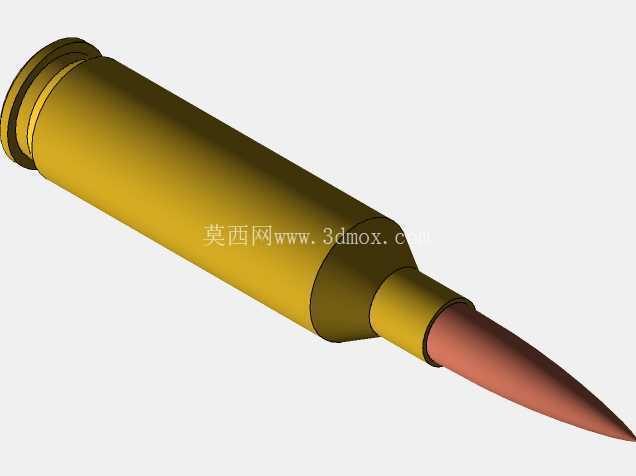

　　弹头部分采用低阻流线型设计，弹头直径为0.2245英寸，公差控制在-0.0030英寸，弹头弧形部的长度经过优化，能够有效降低超音速飞行阶段的空气阻力，在远距离飞行时保持较好的速度保留率，相比同口径传统弹药，其弹道下坠更小，风偏影响更低。从建模的设计思路来看，整个数模严格遵循SAAMI规定的最大弹体尺寸与最小弹膛尺寸边界，所有标注的尺寸公差都完整还原，既包含弹壳各段的直径、长度尺寸，也包含各锥面的角度参数，比如弹壳口部的内锥角、肩部过渡的圆弧参数，这些细节都是保证模型能够直接用于工程验证的关键。在供弹适配性设计上，弹壳的无凸缘底缘直径为0.4709英寸，公差控制在±0.010英寸，这个尺寸需要与抽壳钩的卡槽尺寸匹配，保证抽壳钩能够可靠勾住底缘，完成射击后的退壳动作，同时不会因为底缘尺寸过大导致与机匣内部结构发生干涉。弹壳的总长度为1.920英寸，公差-0.020英寸，弹头装配后全弹总长为2.8250英寸，这个总长尺寸需要与弹匣的内部长度、弹膛的轴向深度匹配，保证弹匣内上下排列的弹药不会出现相互干涉，推弹过程中弹头不会提前触碰坡膛导致变形。

　　在实际的工程应用中，这类精准的弹药三维模型，一方面可以用于枪械设计阶段的供弹路线仿真，通过导入模型进行运动学仿真，验证推弹、进弹、抽壳、抛壳全流程的动作可靠性，排查可能出现的卡弹、顶弹故障点；另一方面可以用于弹道仿真计算，通过精准的弹头外形模型，计算不同环境条件下的弹道系数，为瞄准镜的弹道分划设计提供数据支撑；同时也可以用于弹药生产阶段的工装夹具设计，根据弹壳、弹头的外形尺寸，设计对应的加工定位夹具、检测量具，保证量产弹药的尺寸一致性。建模过程中需要特别注意各尺寸基准的统一，所有尺寸都以底缘端面为轴向基准，以弹壳轴线为径向基准，避免基准不统一导致的尺寸链偏差，对于公差带的处理，模型采用名义尺寸建模，同时将公差参数作为设计参数进行关联，方便后续根据不同的加工需求调整模型尺寸，适配不同的工艺方案。弹壳内部的药室容积也可以通过三维模型直接计算，为装药设计提供容积参考，保证不同批次弹药的内弹道性能稳定。
