2.4米乘6米堆叠式金属仓储料架结构

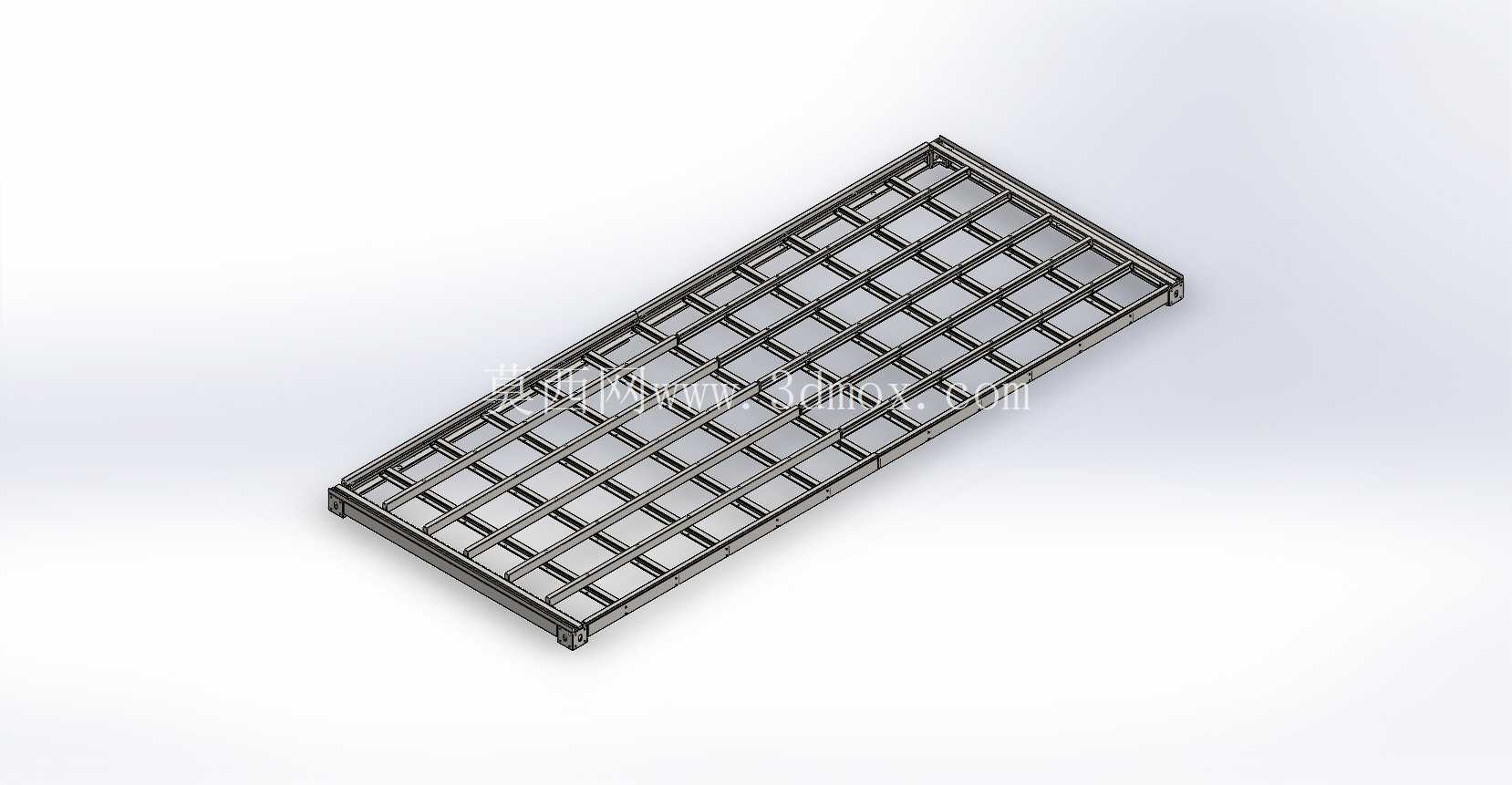

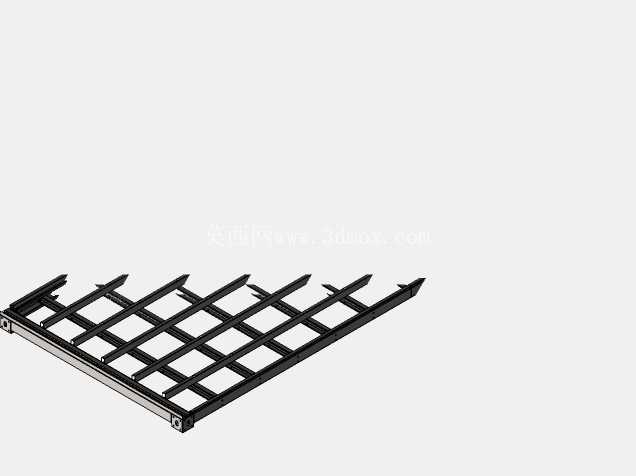

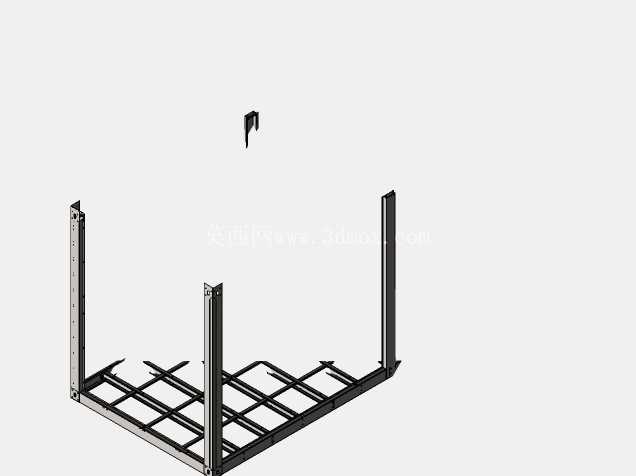

　　这类长尺寸规格的金属承载架，在生产制造端的仓储、物流周转环节应用十分普遍，尤其适配长条状、批量规整的工业物料存放需求，区别于常规固定式货架，该类架体采用可堆叠设计，闲置时可将立柱拆卸或叠放收纳，大幅降低空架状态下的仓储空间占用。从结构设计逻辑来看，底部承载框架采用矩形钢管拼焊成网格状承托面，网格间距经过受力核算，既保证整体承载面的平整度，避免小尺寸物料从缝隙掉落，又能尽可能降低架体自身重量，减少材料冗余消耗，框架四周的立柱采用插接式安装结构，与底部框架的预留套筒配合，安装时无需额外紧固件即可快速完成组装，拆卸时直接拔出即可，适配车间内快速周转、频繁调整存储位的作业需求。

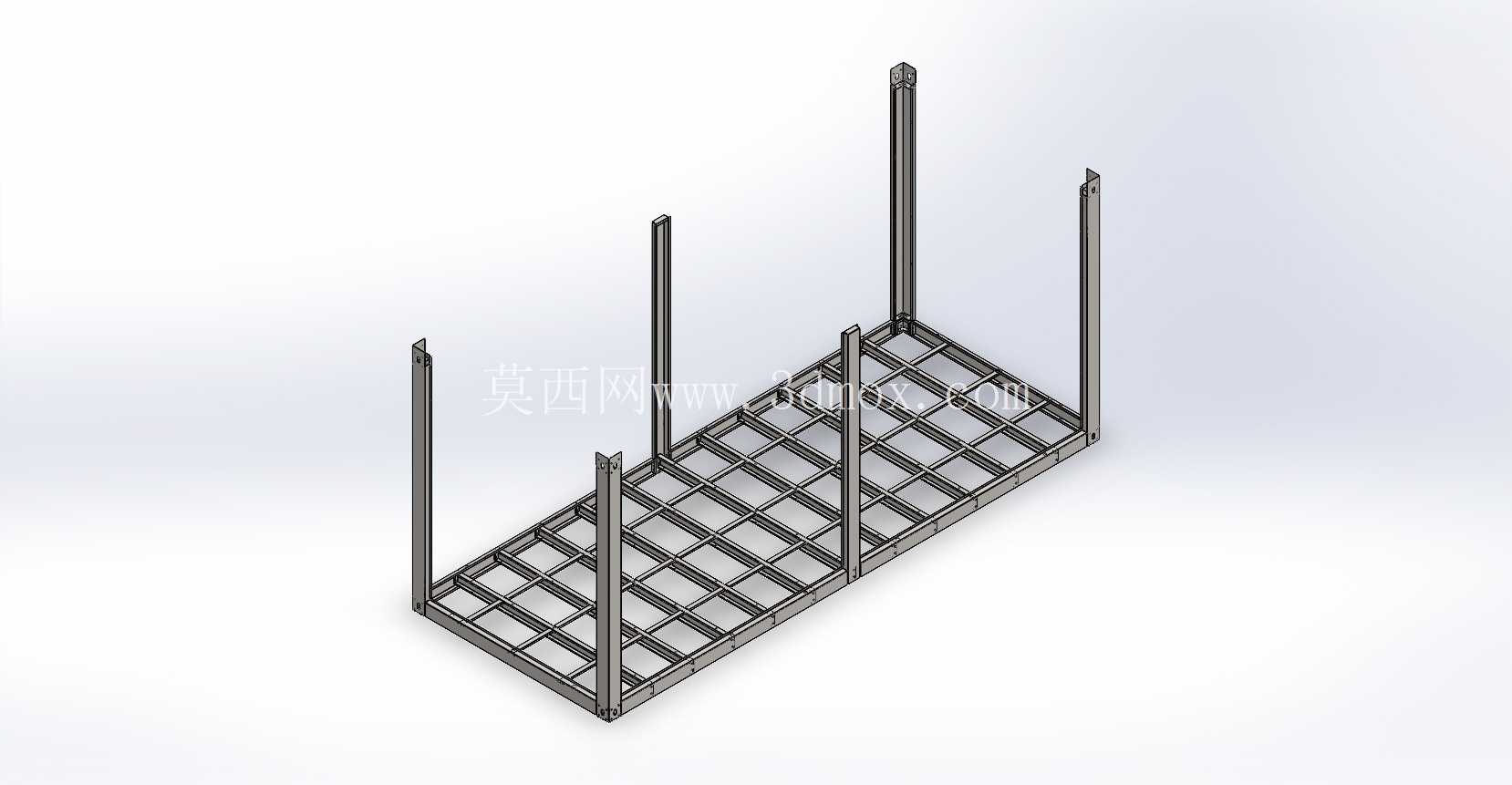

　　四根角部的加高立柱除了起到堆叠时的定位作用外，还能对架体上堆放的物料起到侧向围挡作用，避免物料在转运、堆叠过程中从侧边滑落，立柱顶端做了收口处理，与上层架体底部的定位孔精准匹配，多层堆叠时不会出现横向滑移，保证堆垛整体的稳定性，常规作业场景下可堆叠3-4层，充分利用仓储空间的垂直高度，提升单位面积的存储容量。从安装边界来看，架体名义尺寸为2.4米×6米，实际设计时底部框架的外轮廓尺寸预留了叉车作业的叉取空间，底部横梁的高度满足常规手动液压叉车、电动平衡重叉车的叉臂进入高度要求，无需额外配置托盘即可直接完成叉取转运作业，适配车间内不同转运设备的作业需求。

　　承托面的网格结构设计，还能适配不同类型的物料存放，无论是整箱的标准件、长条型的金属型材，还是配套的周转箱，都可以直接放置在架体上，部分场景下还可以在网格面铺设胶合板或钢板，满足粉状、小颗粒物料的存放需求。在结构强度设计上，底部框架的主横梁采用加厚矩形管，所有焊接位置均满焊处理并做焊后打磨，避免应力集中导致的架体变形，立柱采用同规格矩形管制作，插接位置的配合间隙控制在合理范围，既保证安装拆卸的顺畅性，又避免间隙过大导致堆叠时出现晃动。

　　这类架体在汽车零部件制造、金属加工、家电组装等行业的生产车间十分常见，除了用于车间内的物料临时存放外，还可以直接作为周转架使用，物料放在架体上完成整架转运，无需反复装卸物料，减少物料搬运过程中的磕碰损伤，同时也能提升物料转运的效率，部分出口场景下，这类架体还可以直接作为发货承载架，物料固定在架体上完成长途运输，到货后直接整架入库，省去了二次倒运的环节。设计过程中需要重点核算底部框架的均布载荷与集中载荷，根据额定承载重量选择对应壁厚的管材，避免长期使用后出现框架中部下挠变形，同时立柱的插接深度也要经过核算，保证多层堆叠时的抗倾覆能力满足仓储作业的安全规范要求，架体表面通常做喷塑或镀锌处理，适配车间内潮湿、多粉尘的作业环境，延长架体的使用寿命。
